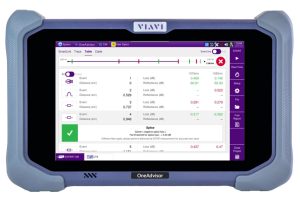

VIAVI OneAdvisor 800 Fiber: OTDR-mittauksen tulostaulukko kosketusnäytöllä

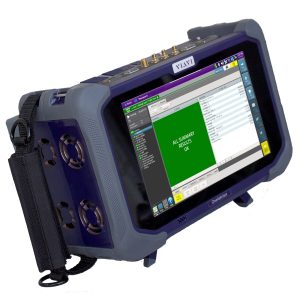

VIAVI OneAdvisor 800 Transport: runko ja 400G Transport Module, näytöllä hyväksytty testitulos

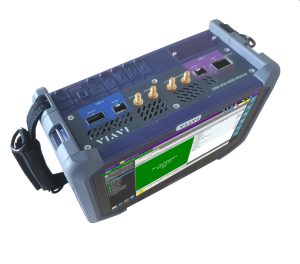

VIAVI OneAdvisor 800 ja 400G Transport Module: QSFP-DD- ja SFP-DD-paikat sekä liitännät laitteen päädyssä

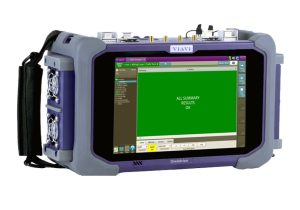

VIAVI OneAdvisor 800 ja 800G Transport Module: optiikkapaikat laitteen päädyssä

VIAVI Protokolla- ja nopeustestaus

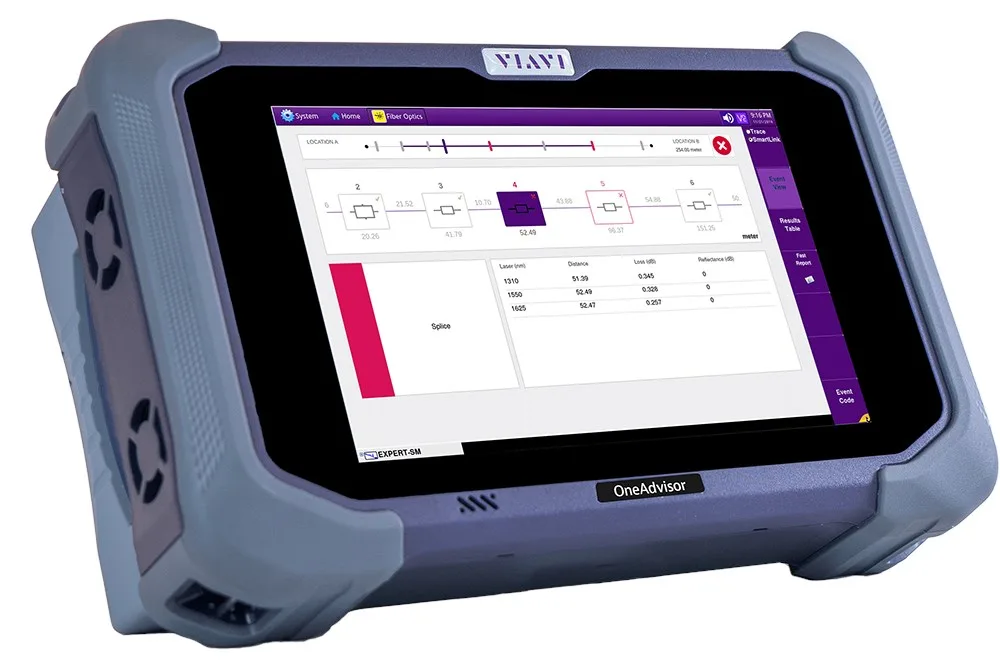

VIAVI OneAdvisor 800

SKU: ONE_ADVISOR-800 Valm. koodi: ONA-800

Modulaarinen kenttämittausalusta: sama runko varustetaan moduuleilla kuitu-, siirtoverkko- tai radiomittauksiin (OneAdvisor 800 Fiber, Transport ja Wireless). Kaksi moduulipaikkaa ja 8 tuuman kosketusnäyttö.

Tyyppi: Modulaarinen kenttämittausalusta (runko-osa), joka varustetaan mittausmoduuleilla kuitu-, siirtoverkko- ja radiomittauksiin
Kokoonpanot: OneAdvisor 800 Fiber, OneAdvisor 800 Transport, OneAdvisor 800 Wireless ja OneAdvisor 800 DTS — sama runko, eri moduulit
Rakenne: Kaksi moduulipaikkaa. Moduulit kiinnitetään suoraan rungon taakse tai moduulikelkan kautta, ja niitä voi yhdistellä.
Mittaukset moduuleilla: RF-spektri- ja signaalianalyysi (4G/5G), kaapeli- ja antennianalyysi, yksi- ja monimuoto-OTDR, DWDM-OTDR, kaksisuuntainen vaimennus- ja ORL-mittaus, optinen spektrianalyysi, DWDM-kanavatarkistus, Ethernet- ja protokollatestaus 800GE:hen asti, liitinpäiden tarkastus
Näyttö: 8 tuuman kosketusnäyttö, 1280 × 800

Yleiskuvaus

OneAdvisor 800 on VIAVIn modulaarinen kenttämittausalusta. Itse laite on runko-osa: 8 tuuman kosketusnäyttö, akku ja kaksi moduulipaikkaa. Mittauskyvyn tuovat moduulit, ja samasta rungosta tulee niiden mukaan kuitumittari, siirtoverkon testeri tai radioverkon analysaattori.

VIAVI myy alustaa kolmena nimettynä kokoonpanona — Fiber, Transport ja Wireless — sekä lämpötilan mittaukseen tarkoitettuna DTS-versiona. Transport-kokoonpanon mittausmoduuli valitaan nopeuden mukaan: 400G tai 800G. Kokoonpanot eivät sulje toisiaan pois: moduuleja voi yhdistellä ja lisätä myöhemmin, kun tarve muuttuu.

Kokoonpanot ja Transport-moduulit

OneAdvisor 800 Fiber

Valokuituverkon rakentaminen, käyttöönotto ja vianhaku

OTDR ja PON-OTDR, myös epäsymmetriset ja indeksoidut jaotintopologiat
FiberComplete PRO: kaksisuuntainen vaimennus, ORL ja OTDR yhdestä portista yhdellä painalluksella
CWDM- ja DWDM-OTDR käytössä olevan WDM-verkon mittaukseen
Optinen spektrianalyysi ja dispersiomittaukset
Liitinpäiden tarkastus videomikroskoopilla

Kohteet: FTTH/PON, runko- ja DWDM-verkot, merikaapelit, 4G/5G-siirtoyhteydet, datakeskukset ja niiden väliset yhteydet.

Katso tuotesivu

OneAdvisor 800 Transport

Siirtoverkon ja Ethernet-palvelujen testaus 800G:hen asti

Ethernet 800GE:stä 10/100/1000 Mbit/s:iin, lisäksi OTN, Fibre Channel ja kehyksetön BERT
Optiikkapaikat QSFP-DD800/QSFP-DD, OSFP800/OSFP ja SFP-DD; koherentit ZR/ZR+-optiikat
Automaattiset testit: QuickCheck, RFC 2544, Y.1564 SAMComplete, RFC 6349 TrueSpeed ja OTN Check
Optics Self-Test sekä AOC-, DAC- ja AEC-kaapelien testaus
Samaan runkoon OTDR- ja OSA-moduuli kuidun mittaukseen

Kohteet: metro- ja runkoverkot, datakeskusten väliset yhteydet (DCI), datakeskuksen sisäiset yhteydet, yrityspalvelujen käyttöönotto.

Katso tuotesivu

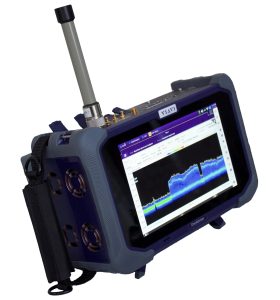

OneAdvisor 800 Wireless

Tukiaseman asennus, radioverkon laatu ja häiriönetsintä

Reaaliaikainen spektrianalyysi 9 kHz:stä 6, 9, 18, 32 tai 44 GHz:iin moduulin mukaan
5G NR-, LTE- ja DSS-signaalianalyysi, keilanmuodostuksen analyysi ja kuuluvuuskartat
Häiriöanalyysi: RFoCPRI kuidun kautta mastoon kiipeämättä, PIM-havainnointi, lähteen paikannus kolmiomittauksella
Kaapeli- ja antennianalyysi sekä kuidun tarkastus ja OTDR samalla laitteella
O-RAN-radioyksikön todennus (O-DU-emulointi), PTP- ja SyncE-ajastus, Ethernet 100 Gbit/s:iin asti

Kohteet: tukiasemien asennus ja kunnossapito, siirtoyhteydet tukiasemalle, viranomaisverkot, laboratorio- ja tuotantokäyttö yleisenä spektrianalysaattorina.

Katso tuotesivu

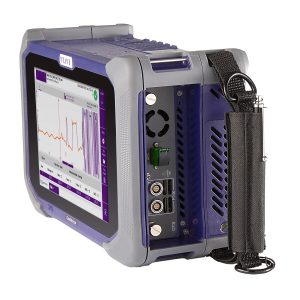

OneAdvisor 800 DTS

Hajautettu lämpötilan mittaus valokuidulla

Raman-sirontaan perustuva lämpötilan mittaus koko kuidun pituudelta
Kahden aallonpituuden Raman- ja Rayleigh-OTDR samassa laitteessa: lämpötila, vaimennus ja taipumat
Yksipäinen mittaus — tarvitaan vain yksi kuitu
Kannettava ja akkukäyttöinen; pysyvään valvontaan sama tekniikka räkkiversiona ONMSi-järjestelmässä

Kohteet: voimakaapelien kuumien kohtien valvonta, putkistojen vuodonilmaisu, geotekninen valvonta, lineaarinen palonilmaisu.

Katso tuotesivu

400G Transport Module

Transport-kokoonpanon mittausmoduuli 400GE:hen asti

Kaksi porttia: kaksi 400GE-testiä yhtä aikaa, ja 200GE:hen asti portit toimivat toisistaan riippumatta
Ethernet 400/200/100/50/40/25/10/1GE ja 4 × 100GE, lisäksi OTU4…OTU1e ja 64G Fibre Channel
Kaksi versiota: TM400GB-QQ (2 × QSFP-DD) ja TM400GB-QO (QSFP-DD ja OSFP), molemmissa kaksi SFP-DD-paikkaa
ZR/ZR+-optiikoiden viritys ja koherentin vastaanottimen tilastot
Sisäänrakennettu GNSS-vastaanotin

Valitse tämä, kun verkon suurin nopeus on 400GE ja tarvitset kaksi samanaikaista testiporttia.

Katso tuotesivu

800G Transport Module

Transport-kokoonpanon mittausmoduuli 800GE:hen asti

800GE ja 2 × 400GE, alaspäin aina 10 Mbit/s:iin samalla moduulilla
Kahdet QSFP-DD800- ja OSFP800-paikat sekä SFP-DD
Koherentit ZR/ZR+-optiikat 800G:hen asti
800G-optiikoiden sekä AOC-, DAC- ja AEC-kaapelien testaus
Ethernet, OTN, Fibre Channel ja kehyksetön BERT

Valitse tämä, kun testattavana on 800G-siirtoyhteyksiä tai datakeskuksen 800G-optiikoita ja -kaapeleita.

Katso tuotesivu

Mihin kokoonpano sopii

VIAVIn oma suositus käyttökohteittain.

Käyttökohde	Wireless	Transport	Fiber
Datakeskusten väliset yhteydet (DCI)	–	Suositeltu	Valinnainen
Datakeskuksen sisäiset yhteydet	–	Valinnainen	Suositeltu
Metro-Ethernet	–	Suositeltu	Valinnainen
Runkoverkko	–	Suositeltu	Valinnainen
Tukiaseman siirtoyhteys (backhaul)	Suositeltu	Suositeltu	Valinnainen
Tukiaseman asennus	Suositeltu	Valinnainen	Valinnainen
Tukiaseman ja antennien kunnossapito	Suositeltu	–	Valinnainen
Kuituverkon rakentaminen	–	–	Suositeltu
Kuituverkon kunnossapito	–	–	Suositeltu

Moduulit

Moduulit, joilla runko varustetaan. Linkitetyt löytyvät valikoimastamme omina tuotteinaan; kysy muut myynnistä.

Moduuli	Tehtävä	Kokoonpano
400G Transport Module (TM400GB-QQ, TM400GB-QO)	Kaksiporttinen testaus 400GE:hen asti: 400/200/100/50/40/25/10/1GE, OTU4…OTU1e, 64G Fibre Channel. QSFP-DD- tai OSFP-paikat ja kaksi SFP-DD-paikkaa.	Transport
800G Transport Module	800GE ja 2 × 400GE, kaksi QSFP-DD800- ja OSFP800-paikkaa sekä SFP-DD; koherentit ZR/ZR+-optiikat 800G:hen asti.	Transport
Timing Expansion Module V2 (TEM V2)	Ajastuksen ja synkronoinnin mittaus; vakaa rubidium-aikalähde holdover-tilassa.	Transport, Wireless
Power Expansion Module (ONA-MF2-PEM)	Lisäakku. Yhdellä tai kahdella moduulilla 400G- ja 800G-testit onnistuvat pitkään ilman verkkovirtaa.	Kaikki
Radio Analysis Module (RAxxMA, RAxxMB, SPAxxMA)	Spektri- ja häiriöanalyysi, signaalin laatu ja kuuluvuus, PIM-havainnointi, Ethernet- ja O-RAN-todennus. Taajuusalue 6…44 GHz mallin mukaan; RAxxMB-malleissa IQ-tallennus.	Wireless
Cable and Antenna Analyzer Module (CAA06M)	Kaapeli- ja antennianalyysi tukiaseman asennuksen tarkastukseen.	Wireless
OTDR-moduulit, 4100-sarja	Yksi- ja monimuoto-OTDR runko-, metro-, liityntä- ja FTTx/PON-verkkoihin. Valikoimassamme E4126C-PC ja Quad-OTDR-moduulit.	Fiber, Transport, Wireless
OTDR-moduulit, 8100-sarja	Suuren dynamiikan OTDR pitkille ja erittäin pitkille yhteyksille; liitetään kuitumoduulikelkalla E81FMC1. Valikoimassamme E8136C-PC.	Fiber
FiberComplete PRO	Kaksisuuntainen vaimennus, ORL ja OTDR yhdellä kytkennällä; reaaliaikainen kaksisuuntainen analyysi (TrueBIDIR).	Fiber
CWDM-OTDR-moduulit, 4100-sarja	Käytössä olevan CWDM-verkon mittaus verkon omilla aallonpituuksilla. Valikoimassamme CWDM-OTDR-moduulit.	Fiber, Transport, Wireless
DWDM-OTDR-moduulit, 4100-sarja	Käytössä olevan DWDM-verkon käyttöönotto, kunnossapito ja vianhaku.	Fiber, Transport, Wireless
Nano OSA -moduuli, 4100-sarja	Suuren erottelukyvyn optinen spektrianalysaattori koko aallonpituusalueelle WDM-kanavien todentamiseen.	Fiber, Transport, Wireless
Optinen spektrianalysaattori OSA-110	Koko kaistan spektrianalysaattori CWDM-, DWDM- ja ROADM-järjestelmien testaukseen.	Fiber
CWDM-spektrianalysaattori COSA-4055	Kanavatasojen mittaus metro- ja liityntäverkon CWDM-järjestelmissä.	Fiber, Transport, Wireless
DWDM-kanavatarkistin OCC-4056C	Kanavatasojen mittaus metro- ja liityntäverkon DWDM-järjestelmissä.	Fiber, Transport, Wireless
Dispersiomoduulit (ODM), 8100-sarja	Kromaattisen dispersion ja polarisaatiomuotodispersion mittaus.	Fiber
MPO-kytkimet	12–192-porttiset kytkimet monikuituisten kaapelien OTDR- ja vaimennusmittausten automatisointiin.	Fiber
Tehomittari ja vianpaikannin ONA-PMVFL	Runkoon asennettava optinen tehomittari ja näkyvän valon vianpaikannin.	Kaikki

Tarvikkeet

Liitinpäiden tarkastukseen alustaan liitetään VIAVIn videomikroskooppi, esimerkiksi FIT-FC-KIT3. Saatavana on myös kuljetuslaukkuja, reppu radiomittausten kävelytestiin, autolaturi ja ulkoinen akkulaturi.

Samaan tuoteperheeseen kuuluu siirtoverkon testeri OneAdvisor 1000.

Tekniset tiedot

Tyyppi: Modulaarinen kenttämittausalusta (runko-osa), joka varustetaan mittausmoduuleilla kuitu-, siirtoverkko- ja radiomittauksiin
Kokoonpanot: OneAdvisor 800 Fiber, OneAdvisor 800 Transport, OneAdvisor 800 Wireless ja OneAdvisor 800 DTS — sama runko, eri moduulit
Rakenne: Kaksi moduulipaikkaa. Moduulit kiinnitetään suoraan rungon taakse tai moduulikelkan kautta, ja niitä voi yhdistellä.
Mittaukset moduuleilla: RF-spektri- ja signaalianalyysi (4G/5G), kaapeli- ja antennianalyysi, yksi- ja monimuoto-OTDR, DWDM-OTDR, kaksisuuntainen vaimennus- ja ORL-mittaus, optinen spektrianalyysi, DWDM-kanavatarkistus, Ethernet- ja protokollatestaus 800GE:hen asti, liitinpäiden tarkastus
Näyttö: 8 tuuman kosketusnäyttö, 1280 × 800
Liitännät: 2 × USB 2.0 (host), USB-C (ääni), RJ-45 1000Base-T, microSD
Langattomat yhteydet: WiFi ja Bluetooth lisävarusteina (ONA-MF-WIFI, ONA-MF-BT); runko ONA-800A-MF2G-T toimitetaan kokonaan ilman radioita suojattuihin ympäristöihin
Muisti: Sisäinen 6,2 GB (jaettu järjestelmän kanssa); microSD enintään 32 GB, USB-muisti
Akku: Litiumioni 14,4 V, 6800 mAh. Pelkkä runko toimii akulla yli 8 tuntia. Käyttöaikaa voi pidentää yhdellä tai kahdella Power Expansion Module -lisäakulla (ONA-MF2-PEM).
Latausaika: Täyteen yli 2 h, 80 %:iin noin 1 h 40 min (yksi akku)
Virransyöttö: Ulkoinen 19 V DC; rungon tehonkulutus 10,8 W (näytön kirkkaus 70 %)
Mitat (L × K × S): Runko 270 × 170 × 60 mm ilman moduulia; kuitumoduulikelkka 270 × 170 × 50 mm
Paino: Runko 2,0 kg akun kanssa, ilman moduulia; kuitumoduulikelkka 0,8 kg ilman mittausmoduulia
Käyttölämpötila: 0…+40 °C verkkovirralla ja akkua ladattaessa, −10…+55 °C akkukäytössä
Varastointilämpötila: −20…+60 °C; ilmankosteus enintään 95 % RH, ei kondensoiva
Kestävyys: Isku, tärinä, käsittely ja pudotus MIL-PRF-28800F:n mukaan
EMC: IEC/EN 61326-1, FCC Part 15B, ICES-003
Sisäänrakennettu lisävaruste ONA-PMVFL: Optinen tehomittari +10…−60 dBm (850, 1310 ja 1550 nm, UPP-liitin) ja näkyvän valon vianpaikannin 650 nm, alle 1 mW, laserluokka 2
Työnkulku: Job Manager automatisoi mittaustyön vaiheet kaikissa mittaustoiminnoissa; tulokset ja laitehallinta StrataSync-pilvipalvelussa
Etäkäyttö: Smart Access Anywhere (SAA): etäyhteys ja opastus Android-, iOS- tai PC-laitteelta
Rungon tilauskoodit: ONA-800A-MF2, ONA-800A-MF2-F ja ONA-800A-MF2-T (runko näytöllä); ONA-800A-MF2G-T (ilman WiFi- ja Bluetooth-radioita); E81FMC1 (kuitumoduulikelkka E8100-sarjan moduuleille)
Pakkauskoko: 1
