Valokaapelitutka (OTDR)

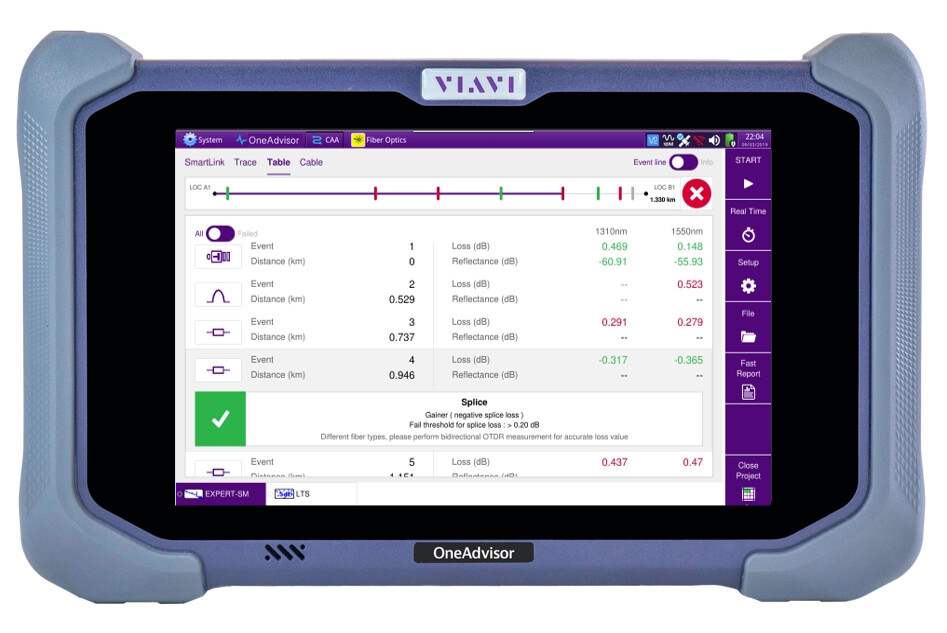

VIAVI OneAdvisor 800 Fiber
SKU: ONA-800-FIBER
OneAdvisor 800 -alustan kuitukokoonpano valokuituverkon rakentamiseen, käyttöönottoon ja vianhakuun: OTDR ja PON-OTDR, kaksisuuntainen vaimennus- ja ORL-mittaus, WDM-mittaukset ja liitinpäiden tarkastus.
- Tyyppi
- OneAdvisor 800 -kenttämittausalustan kuitukokoonpano
- Mittaukset
- OTDR ja PON-OTDR, kaksisuuntainen vaimennus (IL) ja heijastusvaimennus (ORL), CWDM- ja DWDM-OTDR, optinen spektrianalyysi, dispersiomittaukset, liitinpäiden tarkastus
- OTDR-näkymät
- SmartLink Mapper (kuvakekartta), käyrä ja taulukko samasta mittauksesta ilman uusintamittausta
- OTDR-toiminnot
- SmartTest ja valmiit SmartConfig-asetukset ohjattuun mittaukseen; Expert-tila rakentajille, jotka säätävät asetukset itse
- PON-mittaus
- FTTH-SLM: vakio- ja kaskadijaottimet sekä epäsymmetriset (tap) ja indeksoidut jaotintopologiat
Yleiskuvaus
OneAdvisor 800 Fiber on VIAVIn kenttämittausalustan kuitukokoonpano. Sillä tehdään kuituverkon rakentamisen, käyttöönoton ja vianhaun mittaukset yhdellä laitteella: liittimien tarkastus, OTDR, kaksisuuntainen vaimennus- ja heijastusvaimennusmittaus sekä WDM-verkon spektri- ja dispersiomittaukset.
Mittaus on ohjattu. SmartTest vie asentajan neljällä askeleella asetuksista raporttiin, ja SmartLink Mapper näyttää OTDR-käyrän kuituyhteyden karttana, jossa jatkokset, liittimet, taipumat ja jaottimet ovat kuvakkeina hyväksytty/hylätty-merkinnöin. Samasta mittauksesta saa myös käyrän ja taulukon ilman uusintamittausta.
Laite tunnistaa kuidussa kulkevan liikenteen heti, joten OTDR-mittaus ei häiritse käytössä olevaa yhteyttä eikä vaaranna lähetintä.
Kokoonpano rakentuu OneAdvisor 800 -rungolle: 8 tuuman kosketusnäyttö, akku ja kaksi moduulipaikkaa. Rungon tekniset tiedot, kaikki kokoonpanot ja VIAVIn käyttökohdesuositukset ovat alustan sivulla.
Moduulit
Kuitukokoonpanoon liitettävät moduulit. Linkitetyt löytyvät valikoimastamme omina tuotteinaan.
| Moduuli | Tehtävä |
|---|---|
| OTDR-moduulit, 4100-sarja | Yksi- ja monimuoto-OTDR runko-, metro-, liityntä- ja FTTx/PON-verkkoihin. Valikoimassamme E4126C-PC ja Quad-OTDR-moduulit. |
| OTDR-moduulit, 8100-sarja | Suuren dynamiikan OTDR pitkille ja erittäin pitkille yhteyksille; liitetään kuitumoduulikelkalla E81FMC1. Valikoimassamme E8136C-PC. |
| FiberComplete PRO | Kaksisuuntainen vaimennus, ORL ja OTDR yhdellä kytkennällä; reaaliaikainen kaksisuuntainen analyysi (TrueBIDIR). |
| CWDM-OTDR-moduulit, 4100-sarja | Käytössä olevan CWDM-verkon mittaus verkon omilla aallonpituuksilla. Valikoimassamme CWDM-OTDR-moduulit. |
| DWDM-OTDR-moduulit, 4100-sarja | Käytössä olevan DWDM-verkon käyttöönotto, kunnossapito ja vianhaku. |
| Nano OSA -moduuli, 4100-sarja | Suuren erottelukyvyn optinen spektrianalysaattori koko aallonpituusalueelle WDM-kanavien todentamiseen. |
| Optinen spektrianalysaattori OSA-110 | Koko kaistan spektrianalysaattori CWDM-, DWDM- ja ROADM-järjestelmien testaukseen. |
| CWDM-spektrianalysaattori COSA-4055 | Kanavatasojen mittaus metro- ja liityntäverkon CWDM-järjestelmissä. |
| DWDM-kanavatarkistin OCC-4056C | Kanavatasojen mittaus metro- ja liityntäverkon DWDM-järjestelmissä. |
| Dispersiomoduulit (ODM), 8100-sarja | Kromaattisen dispersion ja polarisaatiomuotodispersion mittaus. |
| MPO-kytkimet | 12–192-porttiset kytkimet monikuituisten kaapelien OTDR- ja vaimennusmittausten automatisointiin. |
| Tehomittari ja vianpaikannin ONA-PMVFL | Runkoon asennettava optinen tehomittari ja näkyvän valon vianpaikannin. |
| Power Expansion Module (ONA-MF2-PEM) | Lisäakku pitkiin mittauksiin ilman verkkovirtaa; rungossa voi olla yksi tai kaksi. |
Tekniset tiedot
- Tyyppi
- OneAdvisor 800 -kenttämittausalustan kuitukokoonpano
- Mittaukset
- OTDR ja PON-OTDR, kaksisuuntainen vaimennus (IL) ja heijastusvaimennus (ORL), CWDM- ja DWDM-OTDR, optinen spektrianalyysi, dispersiomittaukset, liitinpäiden tarkastus
- OTDR-näkymät
- SmartLink Mapper (kuvakekartta), käyrä ja taulukko samasta mittauksesta ilman uusintamittausta
- OTDR-toiminnot
- SmartTest ja valmiit SmartConfig-asetukset ohjattuun mittaukseen; Expert-tila rakentajille, jotka säätävät asetukset itse
- PON-mittaus
- FTTH-SLM: vakio- ja kaskadijaottimet sekä epäsymmetriset (tap) ja indeksoidut jaotintopologiat
- FiberComplete PRO
- Kaksisuuntainen IL, ORL ja OTDR yhdestä portista yhdellä painalluksella, noin minuutissa; TrueBIDIR laskee tapahtumien todellisen vaimennuksen molempien suuntien tuloksista paikan päällä
- Monikuitukaapelit
- Cable-SLM ja MPO-kytkin: useita kuituja yhdellä mittaussarjalla
- WDM-verkot
- CWDM, DWDM, MWDM ja LWDM: käyttöönotto ja kanavien todentaminen
- Liikenteen tunnistus
- Automaattinen: estää OTDR-mittauksen käytössä olevaan kuituun
- Käyttökohteet
- FTTH/PON, DWDM-runkoverkot, merikaapelit, 4G/5G-verkon siirtoyhteydet, DWDM-liityntäverkot (DAA, R-PHY, C-RAN), datakeskukset ja niiden väliset yhteydet, yritys- ja lähiverkot
- Runko
- OneAdvisor 800 (ONA-800): 8 tuuman kosketusnäyttö 1280 × 800, kaksi moduulipaikkaa, 2,0 kg akun kanssa ilman moduulia
- Työnkulku ja etäkäyttö
- Job Manager ja StrataSync-pilvipalvelu; etäkäyttö Smart Access Anywhere (SAA) -sovelluksella
- Pakkauskoko
- 1
