Protokolla- ja nopeustestaus

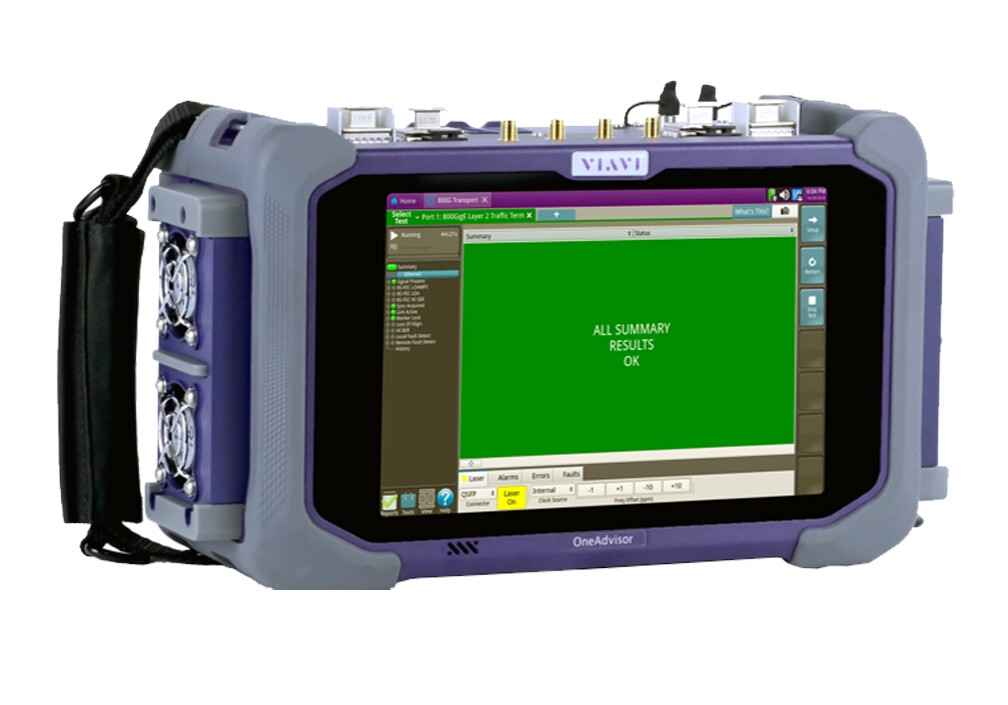

VIAVI 800G Transport Module (OneAdvisor 800)
SKU: ONA-800-800G-MODULE
OneAdvisor 800 -alustan mittausmoduuli siirtoverkon testaukseen 800GE:hen asti: 800GE ja 2 × 400GE, QSFP-DD800- ja OSFP800-paikat sekä tuki koherenteille ZR/ZR+-optiikoille.
- Tyyppi
- Siirtoverkon mittausmoduuli OneAdvisor 800 -alustaan
- Testiliitännät
- 800GE ja 2 × 400GE
- Optiikkapaikat
- Kaksi QSFP-DD800-, kaksi OSFP800- ja kaksi SFP-DD-paikkaa; sopivat myös QSFP-DD/QSFPx-, OSFP- ja SFP56-optiikat
- Ethernet-nopeudet
- 800GE, 400GE, 200GE, 100GE (ilman FEC:tä, RS(528,514) tai RS(544,514)), 50GE (SFP56), 40GE, 25GE, 10GE, 1GE ja 10/100/1000
- OTN
- OTU4, OTU3, OTU2e, OTU1e/OTU1 ja OTU2
Yleiskuvaus
800G Transport Module on OneAdvisor 800 Transport -kokoonpanon mittausmoduuli nopeuksille 800GE:hen asti. Sillä todennetaan 800G-siirtoyhteyksien suorituskyky, testataan 800G-optiikat sekä AOC-, DAC- ja AEC-kaapelit ja ylläpidetään vanhemmat, hitaammat liitännät — samalla moduulilla 800GE:stä 10 Mbit/s:iin.
Moduulissa on kahdet QSFP-DD800- ja OSFP800-paikat sekä kaksi SFP-DD-paikkaa, joten kaapelin voi testata millä tahansa liitinyhdistelmällä. Koherentit ZR/ZR+-optiikat ovat tuettuja 800G:hen asti, ja jäähdytys on mitoitettu niille.
Jos verkon suurin nopeus on 400GE, 400G Transport Module riittää. Rungon tiedot ja muut kokoonpanot ovat OneAdvisor 800 -alustan sivulla.
Tekniset tiedot
- Tyyppi
- Siirtoverkon mittausmoduuli OneAdvisor 800 -alustaan
- Testiliitännät
- 800GE ja 2 × 400GE
- Optiikkapaikat
- Kaksi QSFP-DD800-, kaksi OSFP800- ja kaksi SFP-DD-paikkaa; sopivat myös QSFP-DD/QSFPx-, OSFP- ja SFP56-optiikat
- Ethernet-nopeudet
- 800GE, 400GE, 200GE, 100GE (ilman FEC:tä, RS(528,514) tai RS(544,514)), 50GE (SFP56), 40GE, 25GE, 10GE, 1GE ja 10/100/1000
- OTN
- OTU4, OTU3, OTU2e, OTU1e/OTU1 ja OTU2
- Muut protokollat
- Fibre Channel ja kehyksetön BERT
- Modulaatiot
- PAM4 ja NRZ, sähköinen esikorostus
- Koherentit optiikat
- ZR/ZR+-pistokeoptiikat 800G:hen asti
- Automaattiset testit
- QuickCheck, Enhanced RFC 2544, Y.1564 SAMComplete, RFC 6349 TrueSpeed, J-Proof ja OTN Check
- Optiikoiden ja kaapelien testaus
- Optics Self-Test (QSFPx, OSFPx, SFPx); Cable Test AOC-, DAC- ja AEC-kaapeleille 800G:hen asti, myös haarakaapeleille. 800GE:llä tulokset ennen ja jälkeen FEC:n.
- Paikannus
- Sisäänrakennettu GNSS-vastaanotin
- Akkukäyttö
- Rungon akku ja yksi tai kaksi Power Expansion Module -lisäakkua
- Käyttökohteet
- Optinen runkosiirto, datakeskusten väliset yhteydet (DCI) ja datakeskuksen sisäiset yhteydet
- Alusta
- OneAdvisor 800 (ONA-800)
- Pakkauskoko
- 1
