Protokolla- ja nopeustestaus

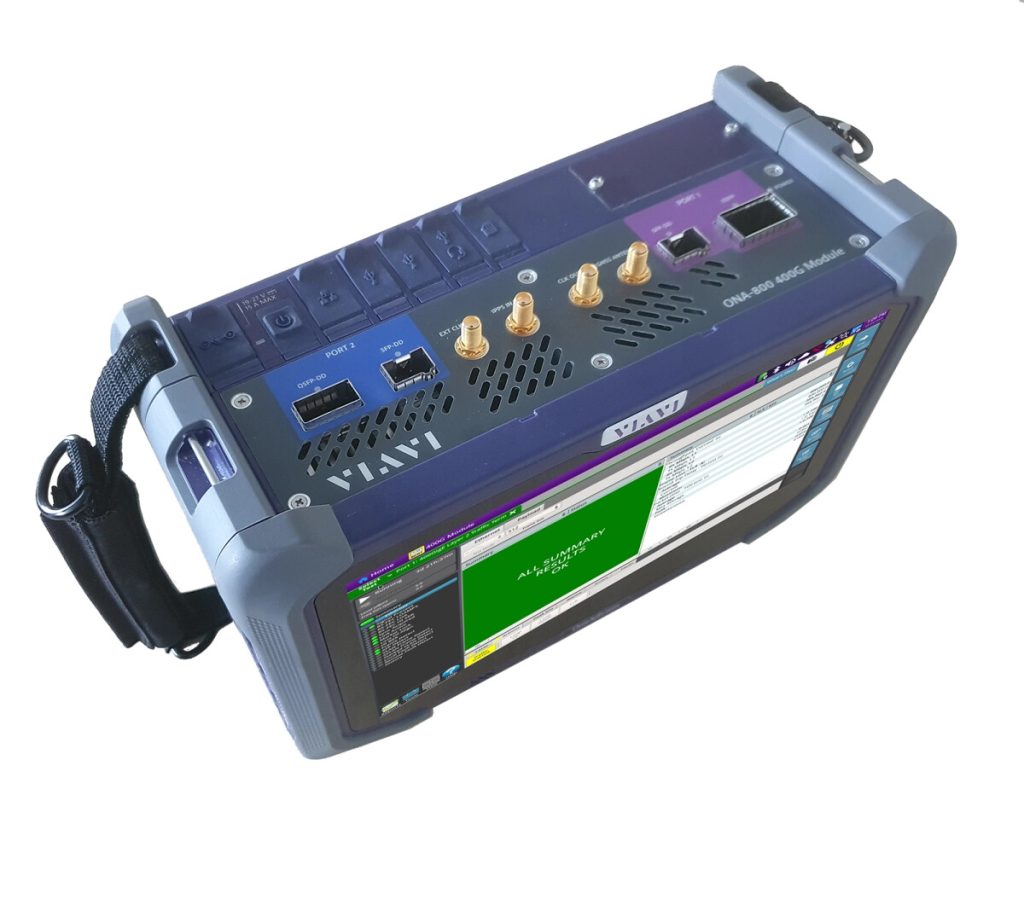

VIAVI 400G Transport Module (OneAdvisor 800)
SKU: ONA-800-400G-MODULE
Valm. koodi: TM400GB-QQ
OneAdvisor 800 -alustan mittausmoduuli siirtoverkon testaukseen 400GE:hen asti: kaksi samanaikaista testiporttia, QSFP-DD-, OSFP- ja SFP-DD-paikat sekä tuki koherenteille ZR/ZR+-optiikoille.
- Tyyppi
- Siirtoverkon mittausmoduuli OneAdvisor 800 -alustaan
- Versiot
- TM400GB-QQ: kaksi QSFP-DD-paikkaa. TM400GB-QO: QSFP-DD- ja OSFP-paikka. Molemmissa kaksi SFP-DD-paikkaa.
- Portit
- Kaksi samanaikaista testiä 400GE:hen asti. 200GE:hen asti portin voi ladata uudelleen toisen portin testin häiriintymättä.
- Ethernet-nopeudet
- 400GE, 200GE, 4 × 100GE, 100GE (ilman FEC:tä, RS(528,514) tai KP4 RS(544,514)), 50GE (SFP56), 40GE, 25GE, 10GE, 1GE ja 10/100/1000
- OTN
- OTU4, OTU3, OTU2e, OTU1e ja OTU2
Yleiskuvaus
400G Transport Module on OneAdvisor 800 Transport -kokoonpanon mittausmoduuli nopeuksille 400GE:hen asti. Se kattaa palvelun käyttöönoton, vianhaun ja ylläpidon mittaukset laitteille, verkoille, pistokeoptiikoille ja AOC-, DAC- ja AEC-kaapeleille.
Moduulissa on kaksi testiporttia, ja niillä voi ajaa kaksi 400GE-testiä yhtä aikaa. Moduulia on kaksi versiota optiikkapaikkojen mukaan: TM400GB-QQ, jossa on kaksi QSFP-DD-paikkaa, ja TM400GB-QO, jossa on QSFP-DD- ja OSFP-paikka. Molemmissa on lisäksi kaksi SFP-DD-paikkaa.
Koherentit ZR/ZR+-optiikat ovat tuettuja: lähettimen kanavan ja tehon voi asettaa, ja laite raportoi koherentin vastaanottimen tilastot. Jäähdytys on mitoitettu näille optiikoille, ja kaikkien optiikkatyyppien tehonkulutus näkyy mittarissa.
Jos testattavana on 800GE-yhteyksiä, katso 800G Transport Module. Rungon tiedot ja muut kokoonpanot ovat OneAdvisor 800 -alustan sivulla.
Tekniset tiedot
- Tyyppi
- Siirtoverkon mittausmoduuli OneAdvisor 800 -alustaan
- Versiot
- TM400GB-QQ: kaksi QSFP-DD-paikkaa. TM400GB-QO: QSFP-DD- ja OSFP-paikka. Molemmissa kaksi SFP-DD-paikkaa.
- Portit
- Kaksi samanaikaista testiä 400GE:hen asti. 200GE:hen asti portin voi ladata uudelleen toisen portin testin häiriintymättä.
- Ethernet-nopeudet
- 400GE, 200GE, 4 × 100GE, 100GE (ilman FEC:tä, RS(528,514) tai KP4 RS(544,514)), 50GE (SFP56), 40GE, 25GE, 10GE, 1GE ja 10/100/1000
- OTN
- OTU4, OTU3, OTU2e, OTU1e ja OTU2
- Fibre Channel
- 64G Fibre Channel
- Modulaatiot
- PAM4 ja NRZ; CMIS-tuki ja sähköinen esikorostus
- Koherentit optiikat
- ZR/ZR+ nopeuksilla 400GE, 200GE, 100GE ja 4 × 100GE: kanavan, aallonpituuden ja lähetystehon asetus, koherentin vastaanottimen tilastot, kanavarasteri 3,125 GHz:iin asti
- Ethernet-testaus
- Enintään 16 rinnakkaista liikennevirtaa, enintään 4 VLAN-tunnistetta, kehyskoko 16 000 tavuun asti, Layer 2 ja Layer 3 (IPv4, IPv6, ARP, DHCP), pakettikaappaus ja -purku
- Suorituskykymittaus
- ATPv3: kehyshäviö, järjestysvirheet, viive ja pakettivärinä reaaliajassa
- Automaattiset testit
- QuickCheck, Enhanced RFC 2544, Y.1564 SAMComplete ja OTN Check
- Optiikoiden ja kaapelien testaus
- Optics Self-Test (QSFP-DD, OSFP, SFP) ennen ja jälkeen FEC:n lasketulla bittivirhesuhteella; Cable Test AOC-, DAC- ja AEC-kaapeleille, myös haarakaapeleille
- Bittivirhetestaus
- PRBS-kuviot Ethernet-kehyksissä; monikaistainen kehyksetön BERT lisäoptiona
- Paikannus
- Sisäänrakennettu GNSS-vastaanotin
- Akkukäyttö
- Yhdellä lisäakulla 400GE ZR+ ilman verkkovirtaa; kahdella Power Expansion Module -lisäakulla 400GE-testi jopa 2 tuntia, ja akut voi vaihtaa kesken käytön
- Tilauspaketit
- QO-versio: ONA8-400GE-NOPT, ONA8-400GE-FR4, ONA8-100GE-400GHW-NOPT, ONA8-10G-100G-400G, ONA8-1G-10G-100G-400G ja ONA8-64GFC-NOPT. QQ-versiot samoin tunnuksella ONA8Q-. Paketit ilman WiFi- ja Bluetooth-radioita päättyvät -NOG.
- Alusta
- OneAdvisor 800 (ONA-800)
- Pakkauskoko
- 1
Dokumentit
Videot
Liittyvät tuotteet
Protokolla- ja nopeustestaus

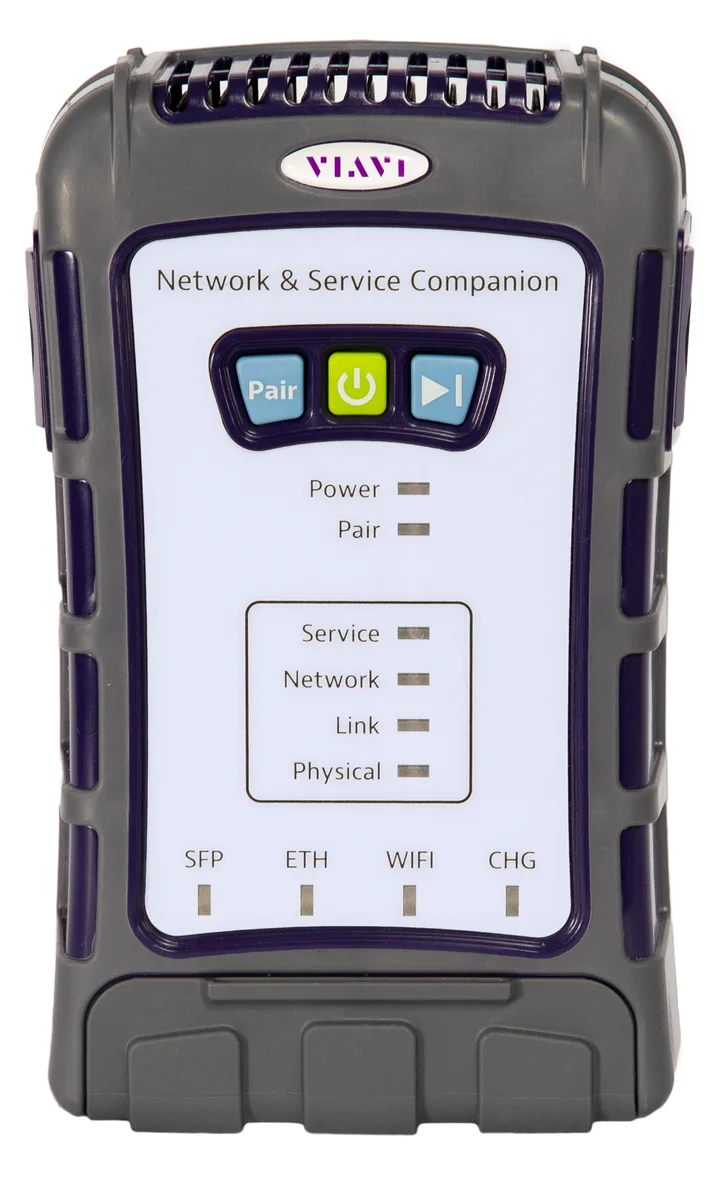

VIAVI NSC-100
Network & Service Companion — yhden minuutin palvelun käyttöönottotesti ja vianhaku yritys- ja konesaliverkkoihin: kuitu, Ethernet ja WiFi samassa laitteessa.
Protokolla- ja nopeustestaus

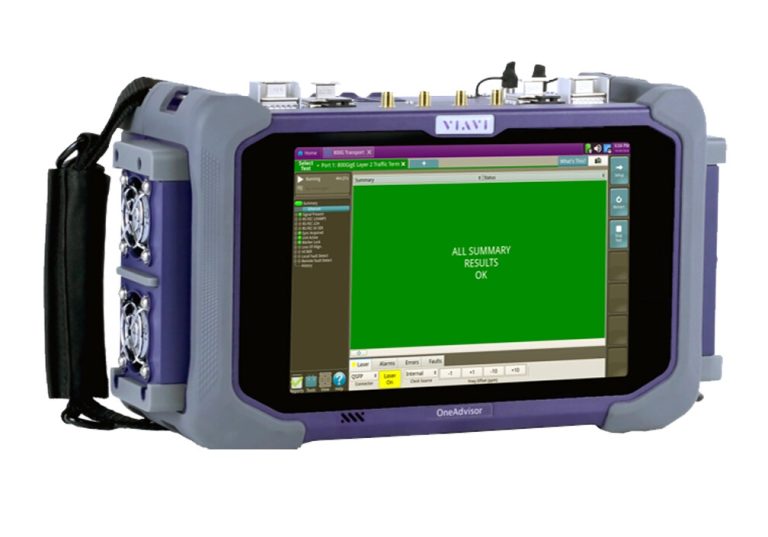

VIAVI 800G Transport Module (OneAdvisor 800)
OneAdvisor 800 -alustan mittausmoduuli siirtoverkon testaukseen 800GE:hen asti: 800GE ja 2 × 400GE, QSFP-DD800- ja OSFP800-paikat sekä tuki koherenteille ZR/ZR+-optiikoille.
Protokolla- ja nopeustestaus

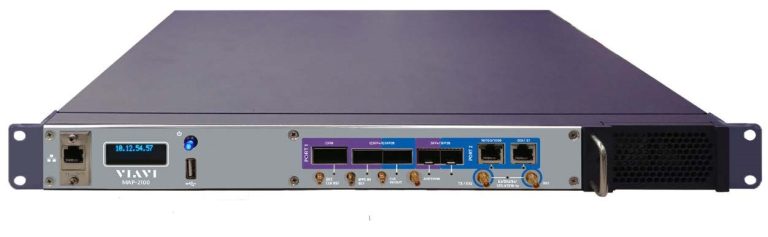

VIAVI MAP-2100
