Protokolla- ja nopeustestaus

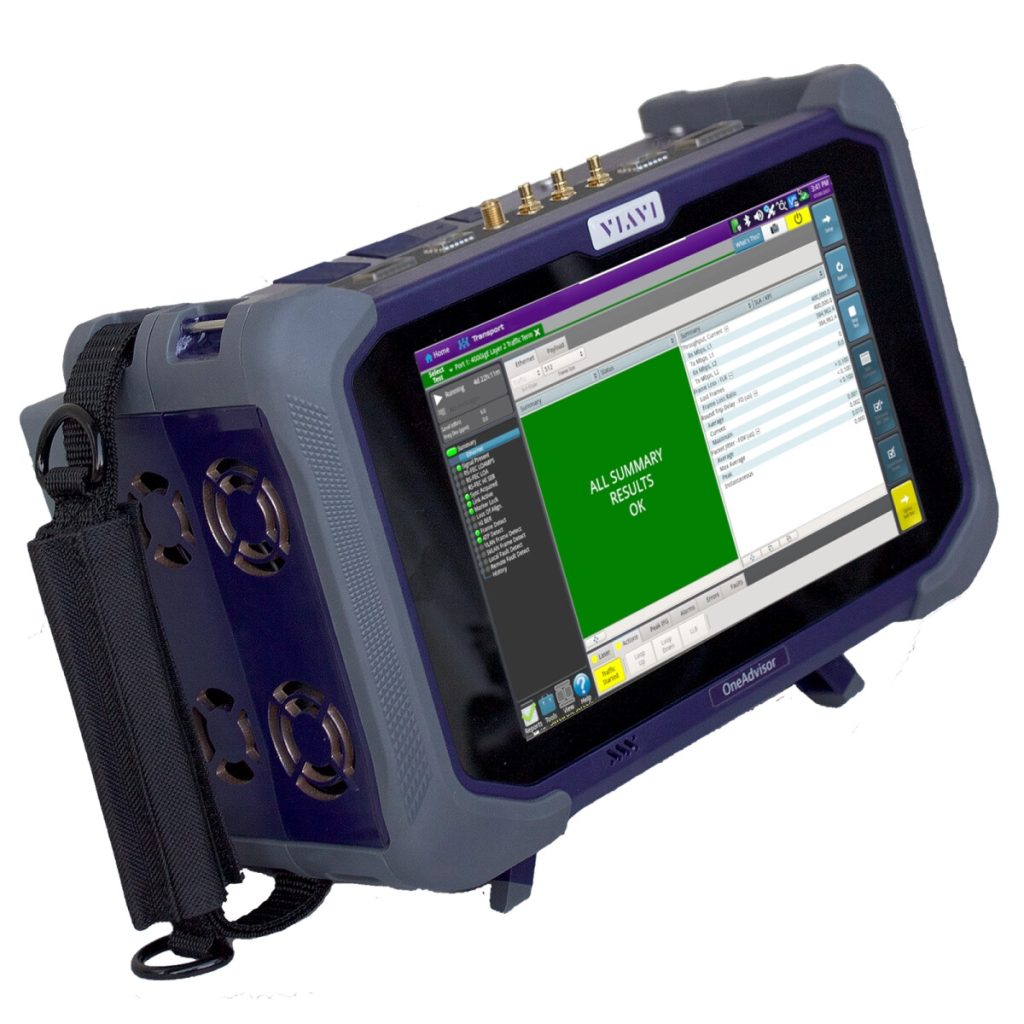

VIAVI OneAdvisor 800 Transport
SKU: ONA-800-TRANSPORT
OneAdvisor 800 -alustan siirtoverkkokokoonpano: Ethernet-, OTN- ja Fibre Channel -testaus kentällä 800GE:hen asti, 400G- tai 800G-moduulilla.
- Tyyppi
- OneAdvisor 800 -kenttämittausalustan siirtoverkkokokoonpano
- Mittausmoduuli
- 400G Transport Module (enintään 2 × 400GE) tai 800G Transport Module (800GE ja 2 × 400GE)
- Ethernet-nopeudet
- 800, 400, 200, 100, 50, 40, 25, 10 ja 1 GE moduulin mukaan; 50GE SFP56-optiikalla
- Muut protokollat
- OTN, Fibre Channel ja kehyksetön BERT
- Optiikkapaikat
- QSFP-DD800/QSFP-DD/QSFPx, OSFP800/OSFP ja SFP-DD/SFPx moduulin mukaan; koherentit ZR/ZR+-optiikat
Yleiskuvaus
OneAdvisor 800 Transport on VIAVIn kenttämittausalustan siirtoverkkokokoonpano suurten nopeuksien yhteyksien asennukseen ja ylläpitoon. Mittausmoduuli valitaan nopeuden mukaan: 400G Transport Module tai 800G Transport Module.
400GE- ja 800GE-tekniikka kuluttaa enemmän tehoa ja tuottaa enemmän lämpöä kuin hitaammat yhteydet, ja kentällä laite toimii ilman laboratorion vakio-olosuhteita. OneAdvisor 800 on tehty tähän: jäähdytys riittää ZR/ZR+-pistokeoptiikoille, ja akkukäyttöä voi pidentää yhdellä tai kahdella lisäakulla.
Palvelun käyttöönotto tehdään valmiilla testeillä — QuickCheck, RFC 2544, Y.1564 SAMComplete ja RFC 6349 TrueSpeed Ethernetille, OTN Check OTN-palveluille — jolloin tulos on sama mittaajasta riippumatta. Samalla laitteella mitataan myös itse kuitu, kun runkoon lisätään OTDR- tai OSA-moduuli.
Kokoonpano rakentuu OneAdvisor 800 -rungolle: 8 tuuman kosketusnäyttö, akku ja kaksi moduulipaikkaa. Rungon tekniset tiedot, kaikki kokoonpanot ja VIAVIn käyttökohdesuositukset ovat alustan sivulla.
Moduulit
Siirtoverkkokokoonpanoon liitettävät moduulit. Linkitetyt löytyvät valikoimastamme omina tuotteinaan.
| Moduuli | Tehtävä |
|---|---|
| 400G Transport Module | Kaksiporttinen testaus 400GE:hen asti; QSFP-DD-, OSFP- ja SFP-DD-paikat. |
| 800G Transport Module | 800GE ja 2 × 400GE; QSFP-DD800-, OSFP800- ja SFP-DD-paikat. |
| Timing Expansion Module V2 (TEM V2) | Ajastuksen ja synkronoinnin mittaus; vakaa rubidium-aikalähde holdover-tilassa. |
| Power Expansion Module (ONA-MF2-PEM) | Lisäakku pitkiin mittauksiin ilman verkkovirtaa; rungossa voi olla yksi tai kaksi. |
| OTDR-moduulit, 4100-sarja | Yksi- ja monimuoto-OTDR runko-, metro-, liityntä- ja FTTx/PON-verkkoihin. Valikoimassamme E4126C-PC ja Quad-OTDR-moduulit. |
| CWDM-OTDR-moduulit, 4100-sarja | Käytössä olevan CWDM-verkon mittaus verkon omilla aallonpituuksilla. Valikoimassamme CWDM-OTDR-moduulit. |
| DWDM-OTDR-moduulit, 4100-sarja | Käytössä olevan DWDM-verkon käyttöönotto, kunnossapito ja vianhaku. |
| Nano OSA -moduuli, 4100-sarja | Suuren erottelukyvyn optinen spektrianalysaattori koko aallonpituusalueelle WDM-kanavien todentamiseen. |
| CWDM-spektrianalysaattori COSA-4055 | Kanavatasojen mittaus metro- ja liityntäverkon CWDM-järjestelmissä. |
| DWDM-kanavatarkistin OCC-4056C | Kanavatasojen mittaus metro- ja liityntäverkon DWDM-järjestelmissä. |
| Tehomittari ja vianpaikannin ONA-PMVFL | Runkoon asennettava optinen tehomittari ja näkyvän valon vianpaikannin. |
Tekniset tiedot
- Tyyppi
- OneAdvisor 800 -kenttämittausalustan siirtoverkkokokoonpano
- Mittausmoduuli
- 400G Transport Module (enintään 2 × 400GE) tai 800G Transport Module (800GE ja 2 × 400GE)
- Ethernet-nopeudet
- 800, 400, 200, 100, 50, 40, 25, 10 ja 1 GE moduulin mukaan; 50GE SFP56-optiikalla
- Muut protokollat
- OTN, Fibre Channel ja kehyksetön BERT
- Optiikkapaikat
- QSFP-DD800/QSFP-DD/QSFPx, OSFP800/OSFP ja SFP-DD/SFPx moduulin mukaan; koherentit ZR/ZR+-optiikat
- Modulaatiot
- PAM4 ja NRZ, virheenkorjaus (FEC)
- Automaattiset testit
- QuickCheck, Enhanced RFC 2544, Y.1564 SAMComplete, RFC 6349 TrueSpeed, J-Proof (Layer 2 -läpinäkyvyys) ja OTN Check
- Optiikoiden ja kaapelien testaus
- Optics Self-Test pistokeoptiikoille; Cable Test AOC-, DAC- ja AEC-kaapeleille
- Kuidun mittaus
- Samaan runkoon 4100-sarjan OTDR-, OSA- ja kanavatarkistinmoduulit
- Akkukäyttö
- Rungon akku ja enintään kaksi Power Expansion Module -lisäakkua; VIAVIn mukaan ainoa kannettava alusta, johon lisäakut voi liittää
- Käyttöliittymä
- Sama kuin T-BERD/MTS-tuoteperheessä
- Käyttökohteet
- Metro- ja runkoverkot, datakeskusten väliset yhteydet (DCI), datakeskuksen sisäiset yhteydet, yrityspalvelujen käyttöönotto
- Runko
- OneAdvisor 800 (ONA-800): 8 tuuman kosketusnäyttö 1280 × 800, kaksi moduulipaikkaa, 2,0 kg akun kanssa ilman moduulia
- Työnkulku ja etäkäyttö
- Job Manager ja StrataSync-pilvipalvelu; etäkäyttö Smart Access Anywhere (SAA) -sovelluksella
- Pakkauskoko
- 1
