OneAdvisor 800 -alustan radiokokoonpano tukiaseman asennukseen ja kunnossapitoon: spektri- ja häiriöanalyysi 44 GHz:iin asti, 5G- ja LTE-signaalianalyysi, kaapeli- ja antennianalyysi sekä kuidun mittaus samalla laitteella.

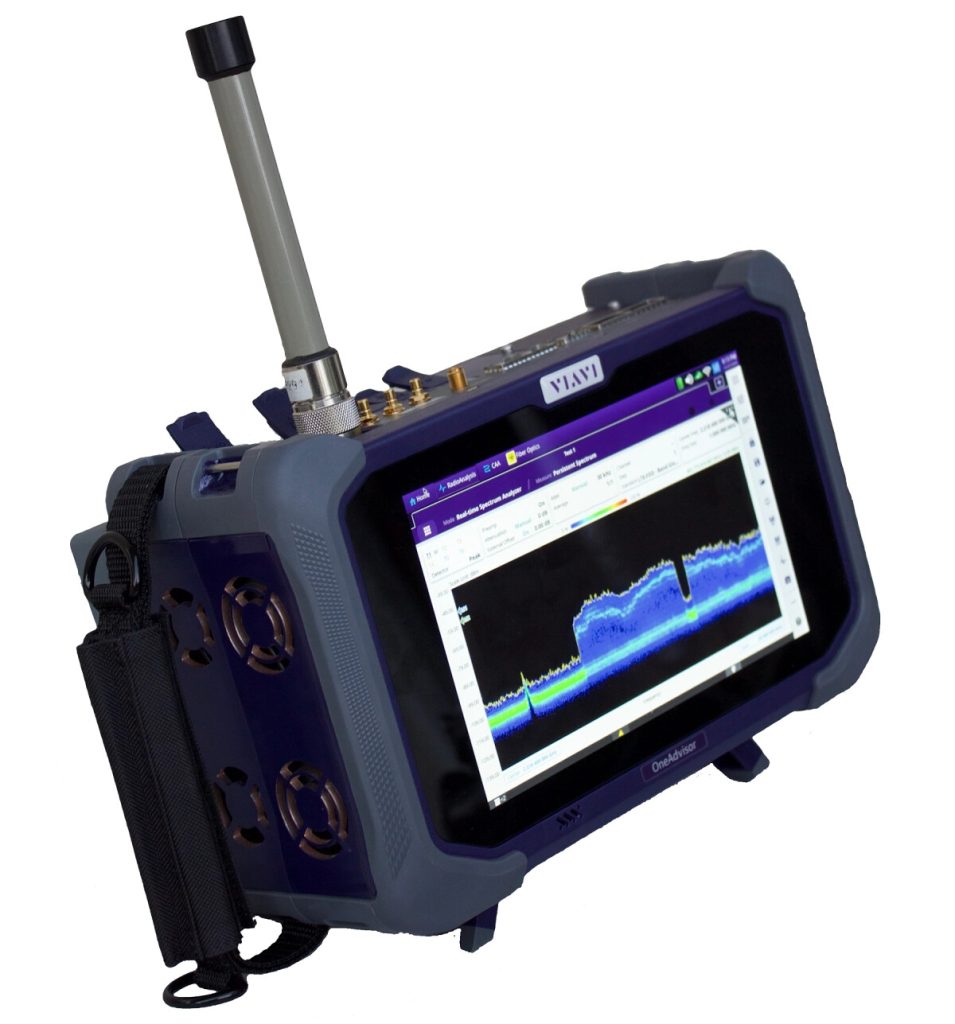

OneAdvisor 800 Wireless on VIAVIn kenttämittausalustan radiokokoonpano. Se kattaa tukiaseman koko mittausketjun yhdellä laitteella: antennikaapelit ja antennit, tukiasemalle tulevan kuidun, radion lähetteen ja verkon kuuluvuuden sekä häiriöiden etsinnän.
Asennusvaiheessa laitteella tarkastetaan koaksiaalikaapelit ja antennit (heijastusvaimennus, VSWR, vian etäisyys) sekä kuituyhteys liitinpäiden tarkastuksella ja OTDR-mittauksella. Käytön aikana sillä todennetaan lähete 3GPP-standardien mukaan, mitataan signaalin laatu ja kuuluvuus sekä etsitään ja paikannetaan häiriölähteet.
RFoCPRI-mittaus lukee radiosignaalin tukiaseman kuituyhteydestä maan tasolta. Näin nähdään nousevan siirtotien häiriöt ja passiivinen intermodulaatio (PIM) sellaisina kuin radio ne vastaanottaa, eikä mastoon tarvitse kiivetä.
Kokoonpano rakentuu OneAdvisor 800 -rungolle: 8 tuuman kosketusnäyttö, akku ja kaksi moduulipaikkaa. Rungon tekniset tiedot, kaikki kokoonpanot ja VIAVIn käyttökohdesuositukset ovat alustan sivulla.
Radiokokoonpanoon liitettävät moduulit. Linkitetyt löytyvät valikoimastamme omina tuotteinaan.
| Moduuli | Tehtävä |
|---|---|
| Radio Analysis Module (RAxxMA, RAxxMB, SPAxxMA) | Spektri- ja häiriöanalyysi, signaalin laatu ja kuuluvuus, PIM-havainnointi, Ethernet- ja O-RAN-todennus. Taajuusalue 6…44 GHz mallin mukaan; RAxxMB-malleissa IQ-tallennus. |
| Cable and Antenna Analyzer Module (CAA06M) | Heijastusvaimennus ja VSWR, vian etäisyys (DTF) ja kaapelihäviö. |
| Timing Expansion Module V2 (TEM V2) | Ajastuksen ja synkronoinnin mittaus; vakaa rubidium-aikalähde holdover-tilassa. |
| OTDR-moduulit, 4100-sarja | Yksi- ja monimuoto-OTDR runko-, metro-, liityntä- ja FTTx/PON-verkkoihin. Valikoimassamme E4126C-PC ja Quad-OTDR-moduulit. |
| CWDM-OTDR-moduulit, 4100-sarja | Käytössä olevan CWDM-verkon mittaus verkon omilla aallonpituuksilla. Valikoimassamme CWDM-OTDR-moduulit. |
| DWDM-OTDR-moduulit, 4100-sarja | Käytössä olevan DWDM-verkon käyttöönotto, kunnossapito ja vianhaku. |
| Nano OSA -moduuli, 4100-sarja | Suuren erottelukyvyn optinen spektrianalysaattori koko aallonpituusalueelle WDM-kanavien todentamiseen. |
| CWDM-spektrianalysaattori COSA-4055 | Kanavatasojen mittaus metro- ja liityntäverkon CWDM-järjestelmissä. |
| DWDM-kanavatarkistin OCC-4056C | Kanavatasojen mittaus metro- ja liityntäverkon DWDM-järjestelmissä. |
| Tehomittari ja vianpaikannin ONA-PMVFL | Runkoon asennettava optinen tehomittari ja näkyvän valon vianpaikannin. |
| Power Expansion Module (ONA-MF2-PEM) | Lisäakku pitkiin mittauksiin ilman verkkovirtaa; rungossa voi olla yksi tai kaksi. |
