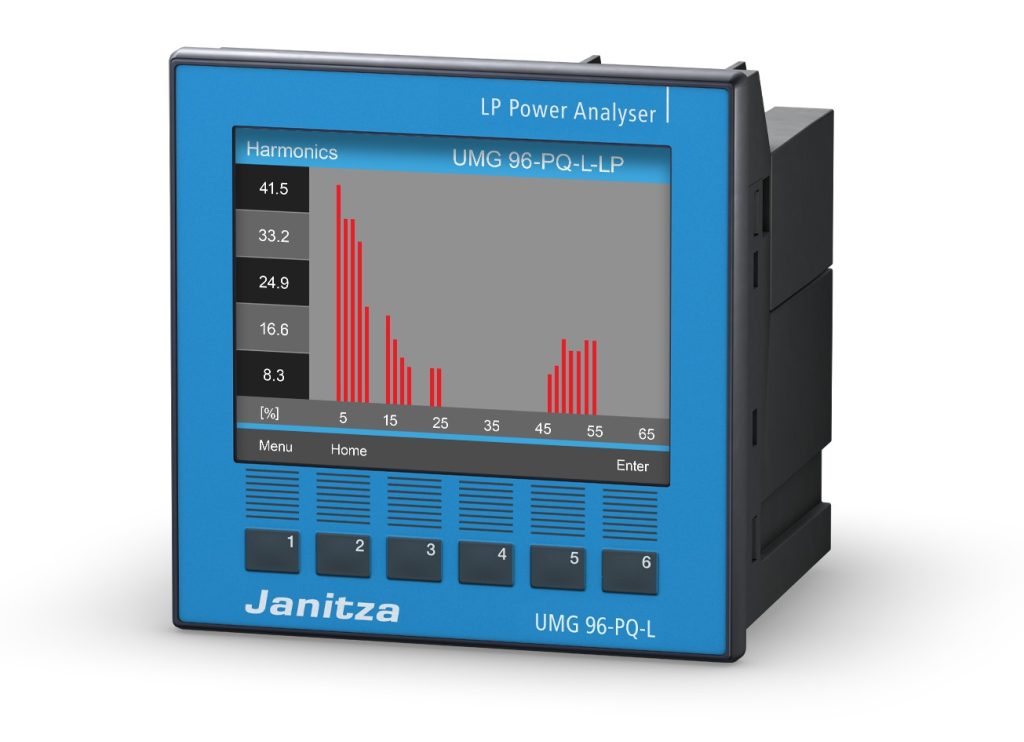

Janitza UMG 96-PQ-L
SKU: UMG 96-PQ-L
Valm. koodi: UMG 96-PQ-L
UMG 96-PQ-L-LP: 96 × 96 mm paneelianalysaattori low-power-virtamuuntajille (333 mV) ja Rogowski-keloille. Yliaallot 65. asti, 600 V CAT III.
- Malli
- UMG 96-PQ-L-LP, 230 V apujännitevaihtoehto — Janitzan tuotenumero 5236006, UL-hyväksytty
- Tyyppi

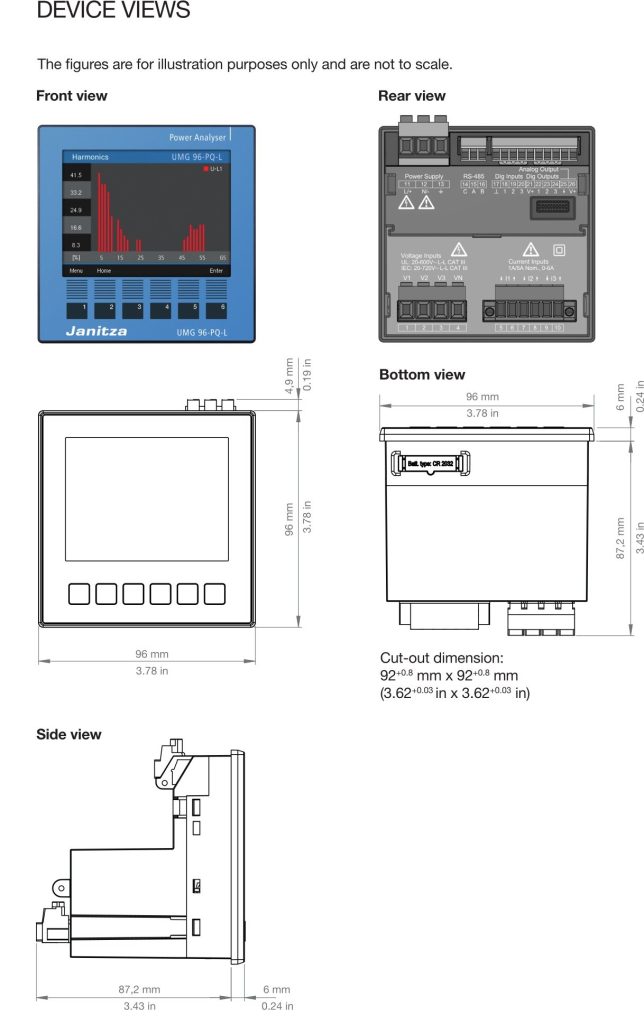

- Laajennettava modulaarinen verkkoanalysaattori, 96 × 96 mm paneeliasennus (aukko 92 × 92 mm)
- Virtamittaus
- 4 low-power-kanavaa: passiiviset 333 mV -virtamuuntajat (IEC 61869-10), aktiiviset Rogowski-kelat tai passiiviset Rogowski-kelat laitteen integraattorilla
- Virtamittausalue
- 0,3…400 mVrms low-power-asetuksella tai 1…800 mVrms Rogowski-asetuksella; 1 s ylikuorma 3 V, resoluutio 0,1 mV
- Miksi low power
- 333 mV -muuntajat tulevat valmiilla ohuella liitosjohdolla eikä oikosulkuliittimiä tarvita — asennus on nopeampi ja turvallisempi ja keskukseen jää tilaa. Johtoa ei saa jatkaa, se on sovitettu muuntajaan.
Yleiskuvaus
UMG 96-PQ-L-LP: 96 × 96 mm paneelianalysaattori low-power-virtamuuntajille (333 mV) ja Rogowski-keloille. Yliaallot 65. asti, 600 V CAT III.
Tekniset tiedot
- Malli
- UMG 96-PQ-L-LP, 230 V apujännitevaihtoehto — Janitzan tuotenumero 5236006, UL-hyväksytty
- Tyyppi
- Laajennettava modulaarinen verkkoanalysaattori, 96 × 96 mm paneeliasennus (aukko 92 × 92 mm)
- Virtamittaus
- 4 low-power-kanavaa: passiiviset 333 mV -virtamuuntajat (IEC 61869-10), aktiiviset Rogowski-kelat tai passiiviset Rogowski-kelat laitteen integraattorilla
- Virtamittausalue
- 0,3…400 mVrms low-power-asetuksella tai 1…800 mVrms Rogowski-asetuksella; 1 s ylikuorma 3 V, resoluutio 0,1 mV
- Miksi low power
- 333 mV -muuntajat tulevat valmiilla ohuella liitosjohdolla eikä oikosulkuliittimiä tarvita — asennus on nopeampi ja turvallisempi ja keskukseen jää tilaa. Johtoa ei saa jatkaa, se on sovitettu muuntajaan.
- Neljäs virtakanava
- Nolla-, suoja- tai erillisen johtimen virran tehollisarvo — ei mukana teho- ja energialaskennassa
- Jännitemittaus
- Kolmivaihe 4-johdin enintään 417/720 V (IEC) tai 347/600 V (UL), 3-johdin enintään 600 V, yksivaihe enintään 480 V; mittausalue L-N 0…600 Vrms ja L-L 0…1040 Vrms
- Ylijänniteluokka
- 600 V CAT III / 300 V CAT IV, syöksyjännitekestoisuus 6 kV
- Näytteenotto
- 13,67 kHz, 280 näytettä jaksossa; perustaajuus 45…65 Hz, 20 ms tehollisarvomuisti kokoaaltotapahtumille
- Yliaallot
- 1.…65. (I1…I3 ja jännite), 1.…40. (I4); THD-U ja THD-I
- Tarkkuus
- Pätöenergia luokka 0,5S sekä 333 mV -muuntajilla että Rogowski-keloilla; teho 0,5 ja taajuus 0,05 (IEC 61557-12)
- Muisti
- 64 MB — jaettu pitkäaikaismuistiin ja tarkkaan PQ-lyhytaikamuistiin; jopa 15 vuotta 23:lla 15 minuutin ja 8:lla tunnin keskiarvolla

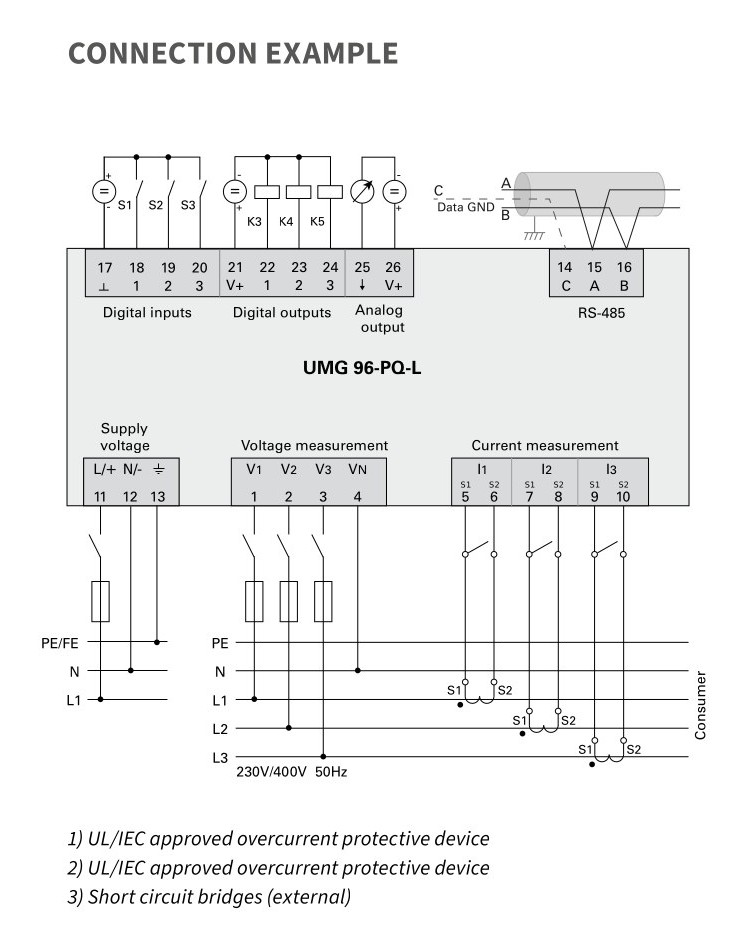

- Liitännät
- Ethernet ja RS-485 (Modbus RTU); Modbus TCP/IP ja Modbus-yhdyskäytävä, responsiivinen verkkopalvelin myös puhelimelle
- Tulot ja lähdöt
- 3 digitaalituloa, 3 digitaali-/pulssilähtöä (enintään 33 V AC / 40 V DC, 50 mA), 1 analogialähtö 0…20 mA (kuorma enintään 300 Ω)
- Valvonta ja visualisointi
- 50 komparaattoria raja-arvovalvontaan hystereesillä; oskilloskooppitoiminto, osoitinkuvaaja ja raahaosoittimet näytöllä
- Verkkotyypit
- TT ja TN
- Apujännite
- AC 90…277 V (50/60 Hz) tai DC 90…250 V, 300 V CAT III; kulutus enintään 4,5 VA / 2 W. 24 V -vaihtoehto tuotenumerolla 5236007
- Kotelointiluokka
- Etupuoli IP40 (tiivisteellä IP54), takapuoli IP20; iskunkesto IK07, suojausluokka II
- Käyttölämpötila
- -10…+55 °C, suhteellinen kosteus 0…75 %
- Paino
- Noin 250 g liittimineen
- Laajennus
- Moduuli 96-PA-RCM-EL tuo vikavirtamittauksen tai DC-tehomittauksen monitoimituloihin, lämpötilamittauksen ja viisi samanaikaista Modbus TCP -yhteyttä
- Pakkauskoko
- 1
