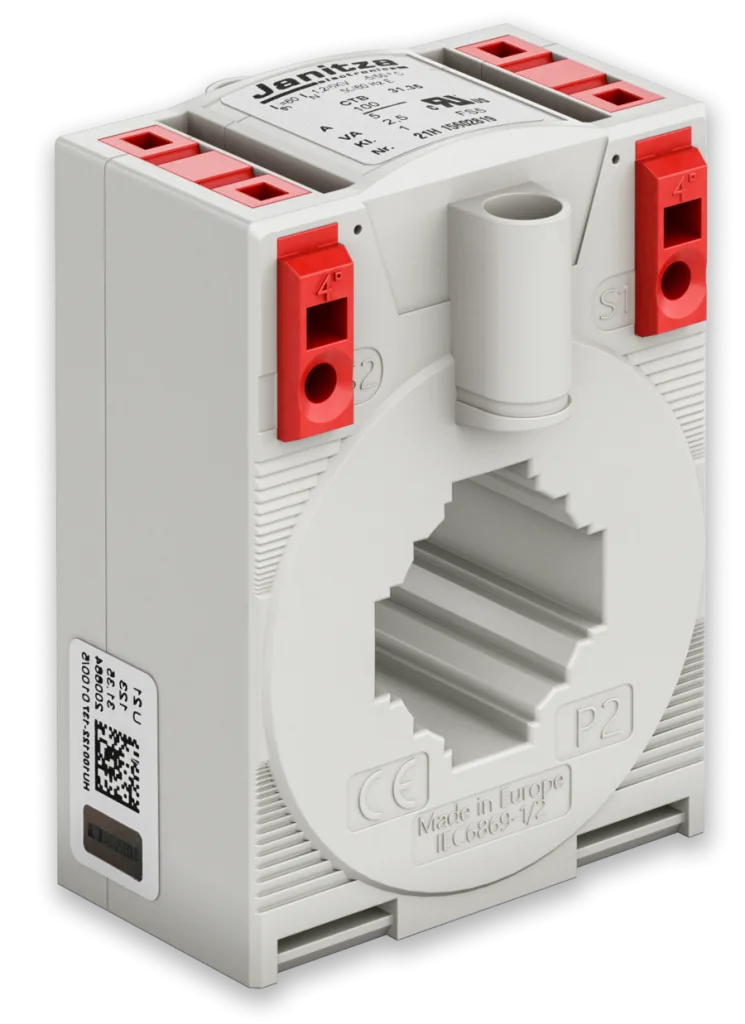

Janitza CT CTB 31.35
SKU: CT CTB 31.35
Valm. koodi: CT CTB 31.35
CTB 31.35 -läpivientivirtamuuntaja 100/5 A: kiskoaukko 30 × 10 mm, suurin käyttöjännite 1,2 kV ja lämpöoikosulkukestoisuus 60 × In yhden sekunnin ajan.
- Malli
- CTB 31.35, muuntosuhde 100/5 A
- Tyyppi
- Läpivientivirtamuuntaja valetussa kotelossa — mitattava kisko tai johdin viedään ikkuna-aukon läpi ja muodostaa ensiökäämin
- Ensiövirta
- 100 A (sarja kattaa 50, 60, 75, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600 ja 750 A)
- Toisiovirta
- 5 A (sarjassa myös 1 A)
- Tarkkuusluokka
- Tilattavissa luokissa 0,5, 1 ja 3
Yleiskuvaus
CTB 31.35 -läpivientivirtamuuntaja 100/5 A: kiskoaukko 30 × 10 mm, suurin käyttöjännite 1,2 kV ja lämpöoikosulkukestoisuus 60 × In yhden sekunnin ajan.
Tekniset tiedot
- Malli
- CTB 31.35, muuntosuhde 100/5 A
- Tyyppi
- Läpivientivirtamuuntaja valetussa kotelossa — mitattava kisko tai johdin viedään ikkuna-aukon läpi ja muodostaa ensiökäämin
- Ensiövirta
- 100 A (sarja kattaa 50, 60, 75, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600 ja 750 A)
- Toisiovirta
- 5 A (sarjassa myös 1 A)
- Tarkkuusluokka
- Tilattavissa luokissa 0,5, 1 ja 3
- Taakka
- Tilattavissa 1,25, 1,5, 2,5, 5 tai 10 VA
- Kiskoaukko
- Kisko 30 × 10 mm tai 2 × 20 × 5 mm, pyöreä johdin 26 mm
- Mitat
- 61 × 81 × 53 mm (leveys × korkeus × syvyys)
- Jatkuva lämpövirta
- Icth 1,2 × ensiönimellisvirta
- Lämpöoikosulkuvirta
- Ith 60 × ensiönimellisvirta 1 s ajan, enintään 100 kA
- Suurin käyttöjännite
- Um 1,2 kV
- Eristyskoejännite
- 6 kV (tehollisarvo, 50 Hz, 1 min)
- Nimellistaajuus
- 50 / 60 Hz
- Eristysluokka
- B
- Lisävarusteet
- DIN-kiskopidike (tuotenumero 55015) ja plombattavat liitinsuojat (59057)
- Valmistaja
- MBS AG — Janitza myy sarjaa osana virtamuuntajavalikoimaansa, ja tekniset tiedot ovat MBS:n omasta tuotetiedosta
- Pakkauskoko
- 1
