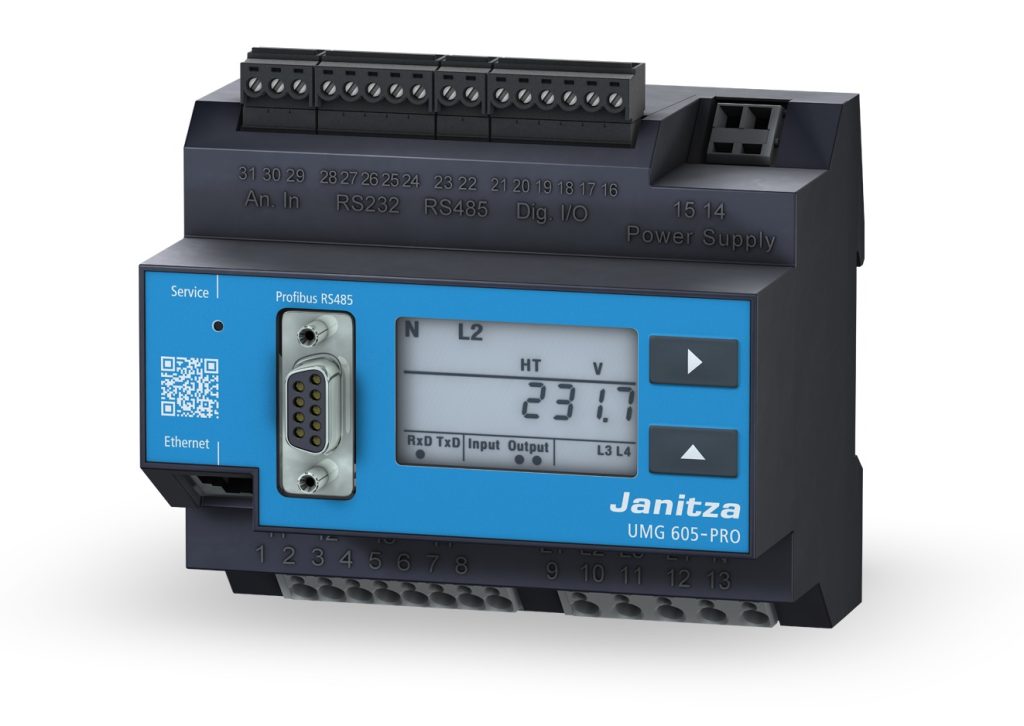

Janitza UMG 605-PRO
SKU: UMG 605-PRO
Valm. koodi: UMG 605-PRO
Sähkönumero: 6716401Avaa sähkönumero 6716401 sahkonumerot.fi:ssä, uusi välilehti
UMG 605-PRO: DIN-kiskoon asennettava sähkön laadun analysaattori. Yliaallot 63. asti, välkyntä EN 61000-4-15, transientit yli 50 µs, 128 MB muisti.
- Malli
- UMG 605-PRO, 230 V apujännitevaihtoehto — Janitzan tuotenumero 5216227, UL- ja ANSI-hyväksytty
- Tyyppi
- Luokan S sähkön laadun analysaattori DIN-kiskoon, leveys 6 moduulia (DIN 43871)
- Jännitemittaus
- Kolmivaihe 4-johdin enintään 277/480 V, 3-johdin enintään 480 V; impedanssi 4 MΩ/vaihe
- Ylijänniteluokka
- 300 V CAT III, syöksyjännitekestoisuus 4 kV
- Virtamittaus
- 4 tuloa, nimellisvirta 5 A (mittausalue 6 A), 1 s ylikuorma 100 A; neljäs tulo nolla- tai PE-johtimelle tai N–PE-jännite-erolle
Yleiskuvaus
UMG 605-PRO: DIN-kiskoon asennettava sähkön laadun analysaattori. Yliaallot 63. asti, välkyntä EN 61000-4-15, transientit yli 50 µs, 128 MB muisti.
Tekniset tiedot
- Malli
- UMG 605-PRO, 230 V apujännitevaihtoehto — Janitzan tuotenumero 5216227, UL- ja ANSI-hyväksytty
- Tyyppi
- Luokan S sähkön laadun analysaattori DIN-kiskoon, leveys 6 moduulia (DIN 43871)
- Jännitemittaus
- Kolmivaihe 4-johdin enintään 277/480 V, 3-johdin enintään 480 V; impedanssi 4 MΩ/vaihe
- Ylijänniteluokka
- 300 V CAT III, syöksyjännitekestoisuus 4 kV
- Virtamittaus
- 4 tuloa, nimellisvirta 5 A (mittausalue 6 A), 1 s ylikuorma 100 A; neljäs tulo nolla- tai PE-johtimelle tai N–PE-jännite-erolle
- Näytteenotto
- 20 kHz vaihetta kohti jatkuvasti, yli 2 000 mittausarvoa 200 ms mittausjaksossa; perustaajuus 15…440 Hz
- Yliaallot
- 1.…63. parilliset ja parittomat, välisyliaallot, THD-U ja THD-I
- Sähkön laadun ilmiöt
- Välkyntä DIN EN 61000-4-15, transientit yli 50 µs, lyhyet katkokset yli 20 ms, käynnistysvirrat, myötä-, vasta- ja nollakomponentti, raja-arvotapahtumien tallennus
- Tarkkuus
- Pätöenergia luokka 0,5S (…/5 A), vaihekulma 0,15°
- Muisti
- 128 MB — 5 000 000 tallennettua arvoa, tallennusjakso jopa 2 vuotta, vapaasti konfiguroitava
- Liitännät
- Ethernet, RS-485 (enintään 921,6 kbit/s), RS-232, Profibus; kaikki käytettävissä samanaikaisesti, enintään 4 porttia
- Protokollat
- Modbus RTU, Modbus TCP/IP, Modbus-yhdyskäytävä, Profibus DP V0, BACnet; verkkopalvelin ja sähköpostitoiminto
- Ohjelmointi
- Jasic-lähdekoodi ja graafinen ohjelmointi, 7 rinnakkaista ohjelmaa (PLC-toiminnallisuus), Janitzan sovelluskirjasto
- Tulot ja lähdöt
- 2 digitaalituloa (S0-pulssi, enintään 20 Hz) ja 2 digitaalilähtöä (enintään 60 V DC / 30 V AC, 50 mA); 1 lämpötilatulo (PT100, PT1000, KTY83, KTY84)
- Apujännite
- AC 95…240 V (50/60 Hz) tai DC 135…340 V, 300 V CAT II; kulutus enintään 9 VA / 3,2 W. Muut vaihtoehdot: 50…110 V (5216028, ei UL) ja 20…55 V (5216229)
- Kotelointiluokka
- IP20, kotelo UL94 V-0; suojausluokka II — maadoitusjohdinta ei tarvita
- Käyttölämpötila
- -10…+55 °C, suhteellinen kosteus 5…95 % (25 °C, ei kondensoituva)

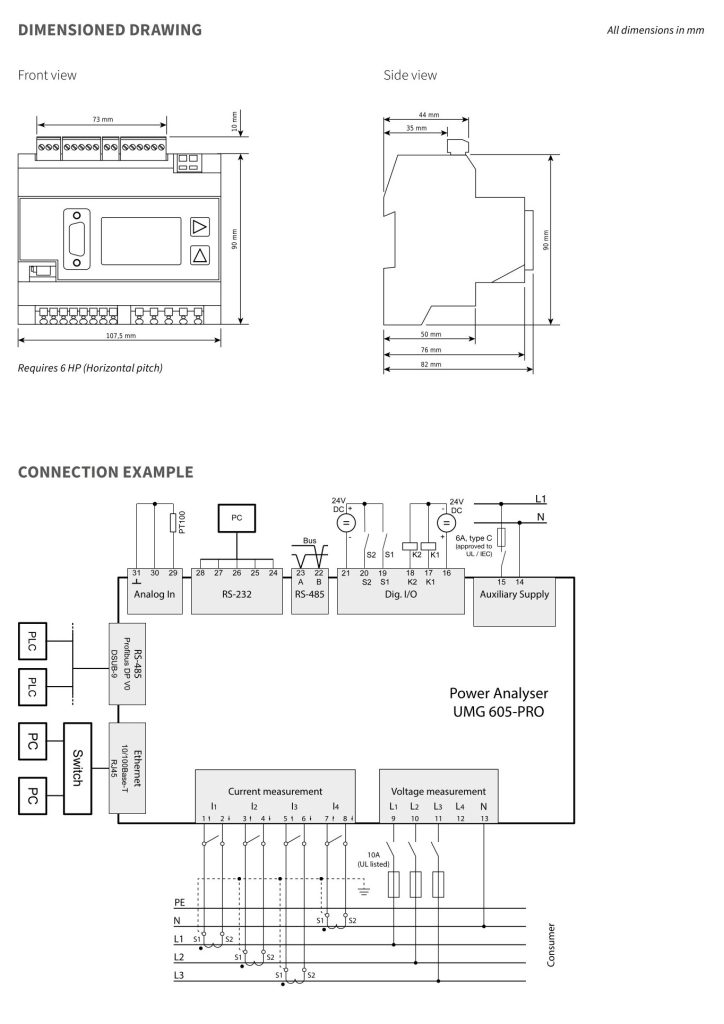

- Mitat ja paino
- Noin 107,5 × 90 × 82 mm, 350 g
- Raportointi
- GridVis luo ja lähettää automaattisesti raportit EN 50160, EN 61000-2-4 ja IEEE 519 mukaan sekä ITIC (CBEMA) -käyrän
- Pakkauskoko
- 1
