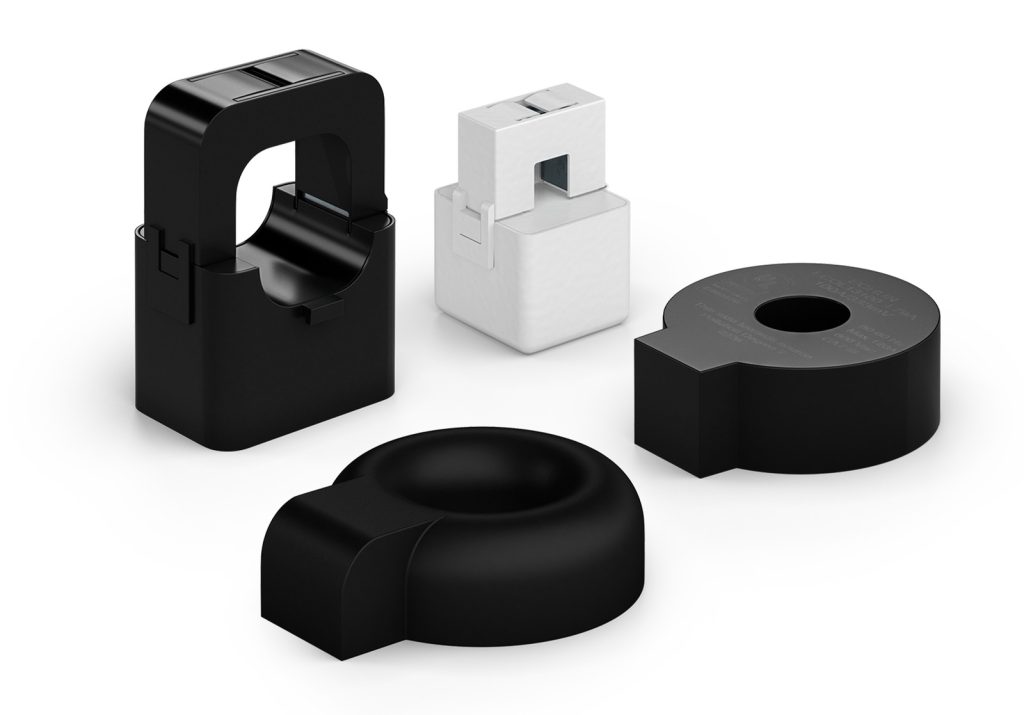

Janitza CT-SC-024-100/333mV
SKU: CT-SC-024-100/333mV
Valm. koodi: CT-SC-024-100/333mV
CT-SC-024-500-100: avattava low-power-virtamuuntaja 100 A / 333 mV, luokka 0,5, aukko 24 mm ja 5 m kiinteä johto. UMG 96-PQ-L-LP:lle ja 800-CT8-LP:lle.
- Malli
- CT-SC-024-500-100 — Janitzan tuotenumero 1503339
- Tyyppi
- Avattava (split core) low-power-virtamuuntaja — napsautetaan johtimen ympärille ilman johtimen katkaisua, joten se sopii myös olemassa olevaan asennukseen
- Ensiövirta
- 100 A
- Lähtösignaali
- 333 mV
- Tarkkuusluokka
- 0,5
Yleiskuvaus
CT-SC-024-500-100: avattava low-power-virtamuuntaja 100 A / 333 mV, luokka 0,5, aukko 24 mm ja 5 m kiinteä johto. UMG 96-PQ-L-LP:lle ja 800-CT8-LP:lle.
Tekniset tiedot
- Malli
- CT-SC-024-500-100 — Janitzan tuotenumero 1503339
- Tyyppi
- Avattava (split core) low-power-virtamuuntaja — napsautetaan johtimen ympärille ilman johtimen katkaisua, joten se sopii myös olemassa olevaan asennukseen
- Ensiövirta
- 100 A
- Lähtösignaali
- 333 mV
- Tarkkuusluokka
- 0,5
- Kulmavirhe
- Enintään 0,5° nimellisvirralla
- Aukko
- Ø 24 mm
- Liitosjohto
- Kiinteä 5 m PVC-johto, 24 AWG
- Nimellistaajuus
- 50…60 Hz
- Eristysjännite
- 2,5 kV / 1 mA / 1 min; eristysresistanssi vähintään 100 MΩ (DC 500 V)
- Käyttölämpötila
- -40…+65 °C; varastointi -45…+85 °C
- Kotelo
- Jäykkä kotelo, UL94 V-0 -muovi
- Mitat ja paino
- Noin 65,5 × 45,5 × 34,4 mm; 180…252 g
- Standardit
- ANSI C57.13, IEC 61869-2, RoHS
- Yhteensopivat laitteet
- UMG 96-PQ-L-LP (5236006 ja 5236007), moduuli 800-CT8-LP (5231234), moduuli 800-CT24 ja UMG 806-LP (1402042)
- Huomioi
- 333 mV -lähtö ei sovi tavalliseen 5 A -virtatuloon — mittalaitteessa on oltava low-power-tulo. Oikosulkuliittimiä ei tarvita eikä johtoa saa jatkaa.
- Sarja
- CT-SC-006…CT-SC-036, ensiövirrat 5…600 A; 24 mm aukolla 100 A, 200 A ja 250 A
- Pakkauskoko
- 1
