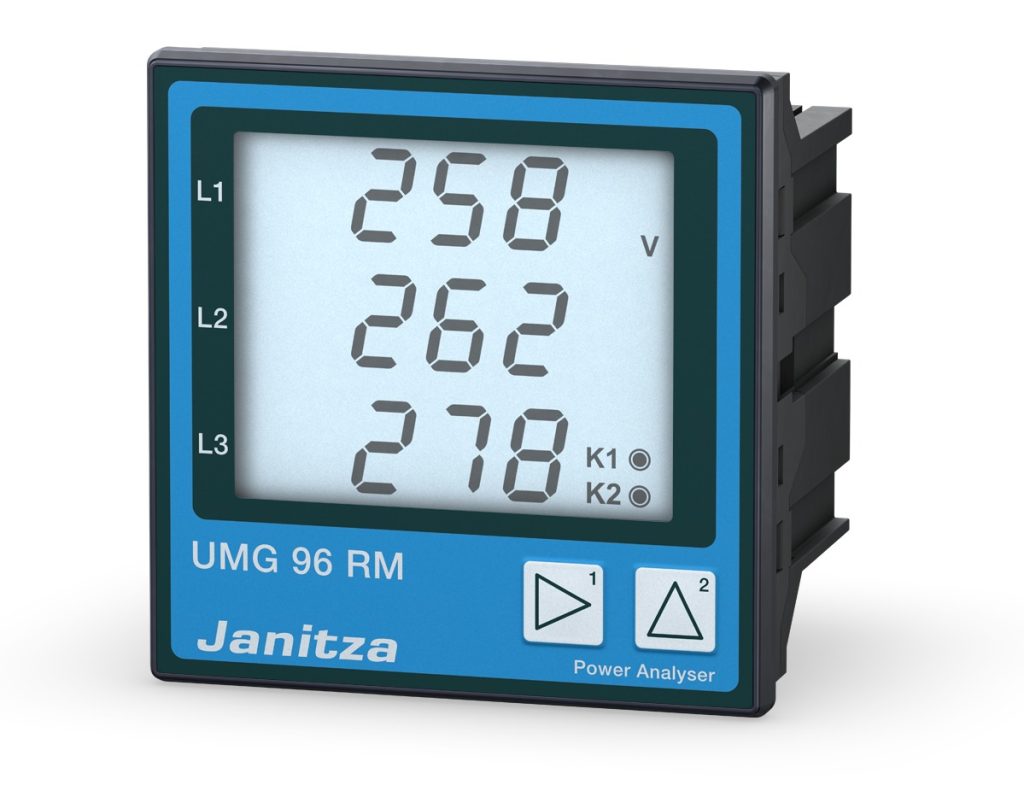

Janitza UMG 96RM-E
SKU: UMG 96RM-E
Mfr. code: UMG 96RM-E
Sähkönumero (FI): 6716404Avaa sähkönumero 6716404 sahkonumerot.fi:ssä, uusi välilehti
UMG 96RM-E: paneelianalysaattori Ethernetillä ja kahdella vikavirtatulolla (RCM). Energialuokka 0,5S, yliaallot 40. asti, 256 MB muisti.
- Malli
- UMG 96RM-E, 230 V apujännitevaihtoehto — Janitzan tuotenumero 5222062, UL-hyväksytty
- Tyyppi

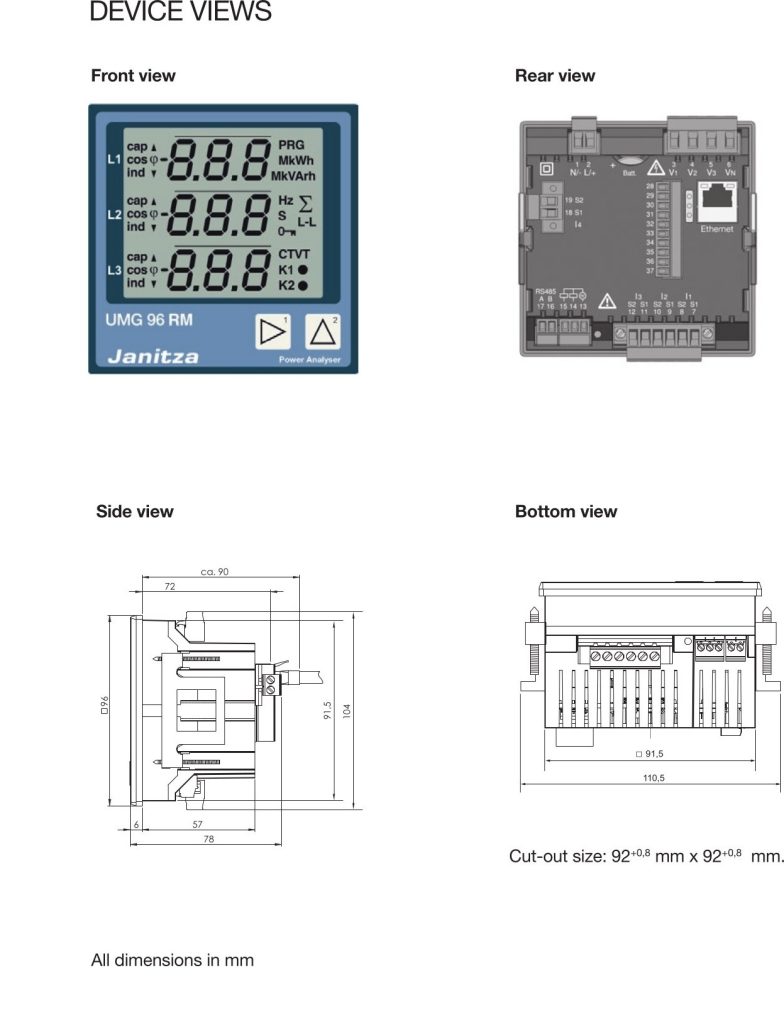

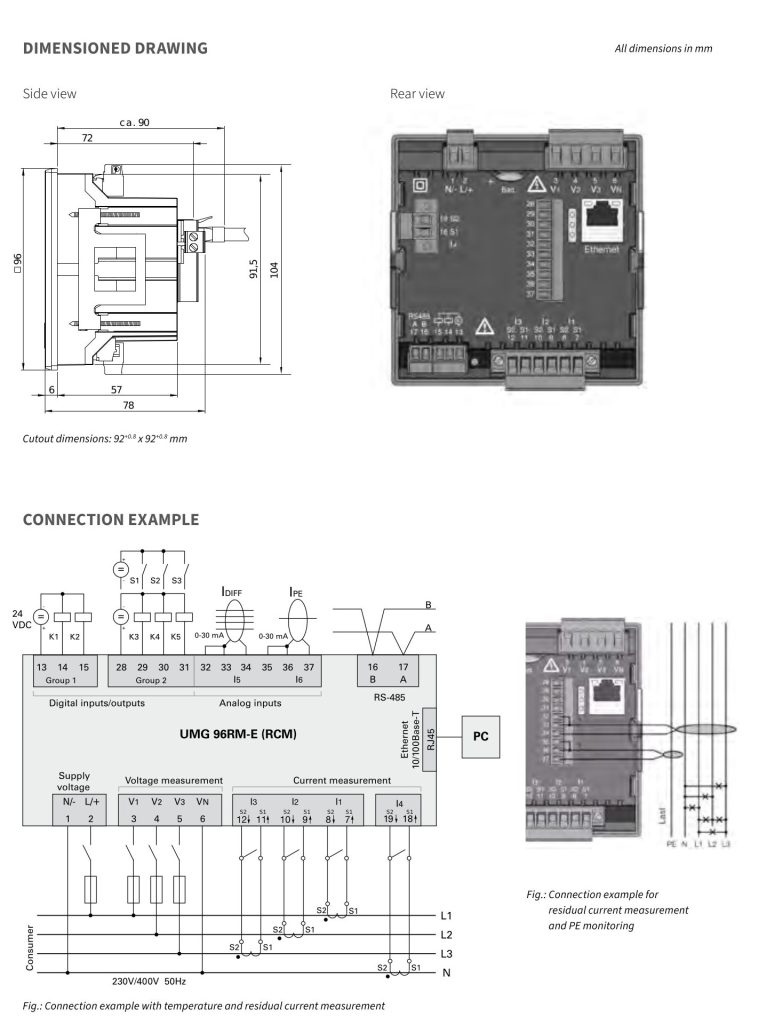

- Monitoimianalysaattori 96 × 96 mm paneeliin (aukko 92 × 92 mm), Ethernet ja vikavirtavalvonta
- Jännitemittaus
- Kolmivaihe 4-johdin enintään 277/480 V (±10 %), 3-johdin IT enintään 480 V; mittausalue L-N 0…300 Vrms ja L-L 0…520 Vrms, impedanssi 3 MΩ/vaihe
- Ylijänniteluokka
- 300 V CAT III, syöksyjännitekestoisuus 4 kV
- Virtamittaus I1…I4
- Nimellisvirta 5 A, mittausalue 0…6 Arms, resoluutio 0,1 mA, 1 s ylikuorma 120 A
Overview
UMG 96RM-E: paneelianalysaattori Ethernetillä ja kahdella vikavirtatulolla (RCM). Energialuokka 0,5S, yliaallot 40. asti, 256 MB muisti.
Technical data
- Malli
- UMG 96RM-E, 230 V apujännitevaihtoehto — Janitzan tuotenumero 5222062, UL-hyväksytty
- Tyyppi
- Monitoimianalysaattori 96 × 96 mm paneeliin (aukko 92 × 92 mm), Ethernet ja vikavirtavalvonta
- Jännitemittaus
- Kolmivaihe 4-johdin enintään 277/480 V (±10 %), 3-johdin IT enintään 480 V; mittausalue L-N 0…300 Vrms ja L-L 0…520 Vrms, impedanssi 3 MΩ/vaihe
- Ylijänniteluokka
- 300 V CAT III, syöksyjännitekestoisuus 4 kV
- Virtamittaus I1…I4
- Nimellisvirta 5 A, mittausalue 0…6 Arms, resoluutio 0,1 mA, 1 s ylikuorma 120 A
- Vikavirtatulot I5 ja I6
- Nimellisvirta 30 mArms, mittausalue 0…40 mArms, resoluutio 1 µA; IEC/TR 60755 tyyppi A ja tyyppi B, jatkuva ylikuorma 1 A
- Vikavirtavalvonta käytännössä
- Jatkuva vuotovirran mittaus johdinkatkeamisen tunnistuksella — eristysvian kehittyminen näkyy historiatiedosta ennen kuin vikavirtasuoja laukeaa, eikä laitteistoa tarvitse pysäyttää mittauksen ajaksi
- Näytteenotto
- 21,33 kHz (50 Hz) tai 25,6 kHz (60 Hz) mittauskanavaa kohti; perustaajuus 45…65 Hz, resoluutio 0,01 Hz
- Yliaallot
- 1.…40. virralle ja jännitteelle, luokka 1 (IEC 61000-4-7), THD-U ja THD-I luokka 1,0
- Accuracy
- Jännite ja virta 0,2 (IEC 61557-12), pätöenergia 0,5S (IEC 62053-22, …/5 A), taajuus 0,05
- Muisti
- 256 MB
- Liitännät
- Ethernet RJ45 ja RS-485 Modbus RTU 9,6…115,2 kbit/s
- Protokollat
- Modbus/TCP (portti 502), Modbus RTU over Ethernet (portti 8000), Modbus-yhdyskäytävä, BACnet, TCP/IP, DHCP, ICMP, NTP, FTP, SNMP ja laitteen oma verkkopalvelin
- Tulot ja lähdöt
- 3 digitaalituloa (enintään 20 Hz) ja 3 digitaali-/pulssilähtöä (enintään 33 V AC / 60 V DC, 50 mA); 2 lämpötilatuloa (PT100, PT1000, KTY83, KTY84)
- Tariffit
- 7 tariffia pätöenergialle, 7 loisenergialle ja 7 näennäisenergialle, vaihekohtaisesti
- Apujännite
- AC 90…277 V (50/60 Hz) tai DC 90…250 V, 300 V CAT III; kulutus enintään 7,5 VA / 4 W. 24 V -vaihtoehto tuotenumerolla 5222063
- Kotelointiluokka
- Etupuoli IP40 (tiivisteellä IP54), takapuoli IP20 (EN 60529); suojausluokka II
- Käyttölämpötila
- -10…+55 °C, suhteellinen kosteus 0…75 %
- Weight
- Noin 370 g liittimineen
- Package size
- 1
