Energy analysers

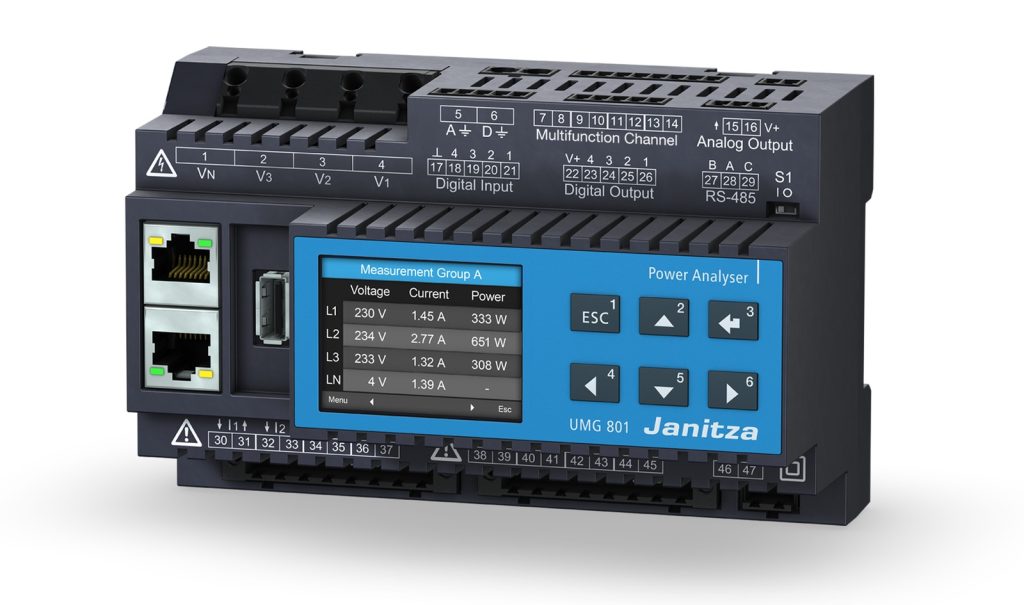

Janitza UMG 801
SKU: UMG 801
Mfr. code: UMG 801
Sähkönumero (FI): 6716402Avaa sähkönumero 6716402 sahkonumerot.fi:ssä, uusi välilehti
UMG 801: moduulein laajennettava verkkoanalysaattori OPC UA -rajapinnalla. 8 virtakanavaa, 4 monitoimikanavaa, 51,2 kHz näytteenotto ja 4 GB muisti.
- Malli
- UMG 801 — Janitzan tuotenumero 5231003, UL- ja ANSI-hyväksytty
- Tyyppi
- 800-sarjan perusyksikkö: moduulein laajennettava verkkoanalysaattori DIN-kiskoon
- Verkko
- Kolmivaihe 4-johdin maadoitettu enintään 480/830 V AC (IEC) tai 347/600 V AC (UL); 3-johdin maasta erotettu enintään 690 V AC
- Ylijänniteluokka
- 600 V CAT III — UL 2 000 m, IEC 4 000 m asennuskorkeuteen
- Virtamittaus
- 8 kanavaa 1/5 A -tuloin, mittausalue 0,005…6 Aeff, resoluutio 0,1 mA, 300 V CAT II
Overview
UMG 801: moduulein laajennettava verkkoanalysaattori OPC UA -rajapinnalla. 8 virtakanavaa, 4 monitoimikanavaa, 51,2 kHz näytteenotto ja 4 GB muisti.
Technical data
- Malli
- UMG 801 — Janitzan tuotenumero 5231003, UL- ja ANSI-hyväksytty
- Tyyppi
- 800-sarjan perusyksikkö: moduulein laajennettava verkkoanalysaattori DIN-kiskoon
- Verkko
- Kolmivaihe 4-johdin maadoitettu enintään 480/830 V AC (IEC) tai 347/600 V AC (UL); 3-johdin maasta erotettu enintään 690 V AC
- Ylijänniteluokka
- 600 V CAT III — UL 2 000 m, IEC 4 000 m asennuskorkeuteen
- Virtamittaus
- 8 kanavaa 1/5 A -tuloin, mittausalue 0,005…6 Aeff, resoluutio 0,1 mA, 300 V CAT II
- Monitoimikanavat
- 4 kanavaa, konfiguroitavissa vikavirtamittaukseen (RCM 0…40 mAeff, resoluutio 1 µA), lämpötilamittaukseen tai lisävirtakanaviksi
- Näytteenotto
- 51,2 kHz jännitteelle (1 024 näytettä jaksossa) ja 25,6 kHz virralle; tehollisarvo 10/12 jaksosta
- Accuracy
- Jännite 0,2 %, virta 0,2 %, pätöenergia luokka 0,2S (…/5 A); turvallisuustaso 1000 V CAT III
- Sähkön laatu
- IEC 61000-4-30 luokka S; yliaallot jännitteelle 1.…127. ja virralle 1.…63., välisyliaallot, THD-U ja THD-I, epäsymmetria, välkyntä (lyhyt- ja pitkäaikainen), lyhyet katkokset
- Transienttitunnistus
- 18 µs jännitteelle ja 39 µs virralle; tallennus COMTRADE- ja PQDiff-muodossa
- Muisti
- 4 GB — tehdasasetuksilla noin 96 kuukauden tallennusaika
- Liitännät
- Kaksi Ethernet-liitäntää (switched tai dedicated mode), RS-485 ja USB; IPv4 ja IPv6
- Protokollat
- OPC UA, Modbus RTU, Modbus TCP/IP ja Modbus-yhdyskäytävä — OPC UA:lla koko mittausjärjestelmä integroituu kiinteistöautomaatioon, SCADAan tai ERP:iin ilman erillistä ajuria
- Tulot ja lähdöt
- Kaksi ryhmää, kummassakin 4 digitaalista I/O:ta (tariffinvaihto, pulssitulo, logiikkatilat); analogialähtö DC 0/4…20 mA; sisäinen komparaattorilogiikka
- Näyttö ja käyttö
- Integroitu värigrafiikkanäyttö paikalliseen konfigurointiin sekä laitteen oma verkkopalvelin
- Apujännite
- DC 24 V, PELV
- Kotelointiluokka
- IP20; suojausluokka II — maadoitusjohdinta ei tarvita
- Käyttölämpötila
- -10…+55 °C
- Weight
- 420 g
- Laajennus
- Mittauspisteitä lisätään 800-sarjan moduuleilla, esimerkiksi 800-CT8-LP; jokainen moduuli on oma GridVis-kohde lisensoinnissa
- Ohjelmisto
- GridVis Essential ja yksi GridVis-kohde (item) sisältyvät
- Package size
- 1
