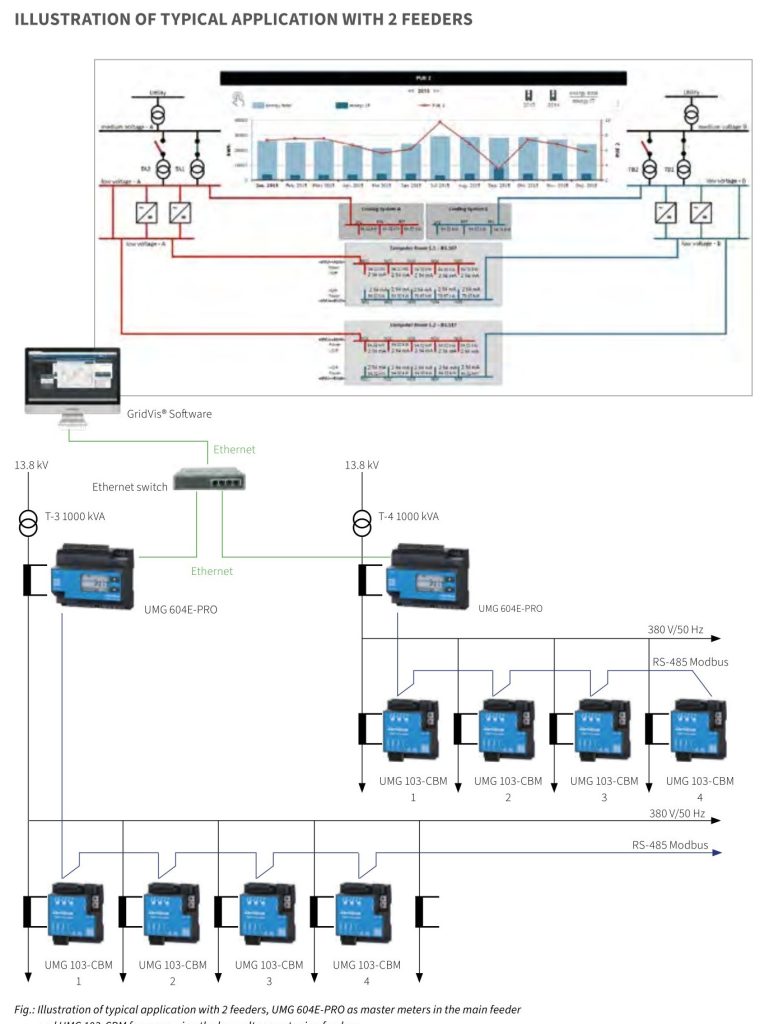

Järjestelmäkaavio kahdesta syötöstä: UMG 604E-PRO päämittarina kummassakin pääsyötössä ja kahdeksan UMG 103-CBM -mittaria pienjännitelähdöillä. Mittarit on liitetty RS-485 Modbus -väylällä ja Ethernet-kytkimen kautta GridVis-ohjelmistoon.
Janitza
Energy analysers

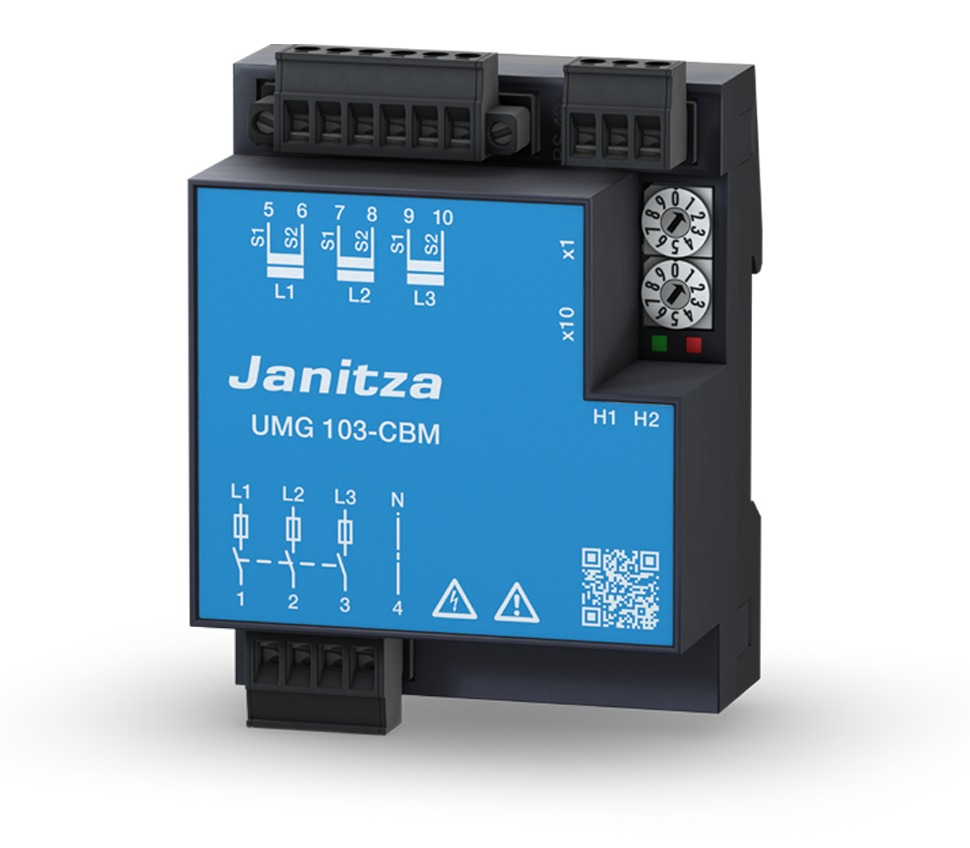

Janitza UMG 103-CBM
SKU: UMG 103-CBM
Mfr. code: UMG 103-CBM
UMG 103-CBM: DIN-kiskoon asennettava verkon laatuanalysaattori. Yliaallot 40. asti, RS-485 Modbus RTU ja syöttö suoraan mittausjännitteestä.
- Malli
- UMG 103-CBM (laiteohjelmisto 2.0) — Janitzan tuotenumero 5228001
- Tyyppi
- Verkon laatuanalysaattori DIN-kiskoon, leveys 4 moduulia
- Apujännite
- Laite saa käyttöjännitteen mittausjännitteestä: yksivaiheinen syöttö 115…277 V (±10 %), kolmivaiheinen 80…277 V (±10 %), 50/60 Hz; kulutus enintään 1,5 VA
- Jännitemittaus
- Kolmivaihe 4-johdin enintään 277/480 V (L-N/L-L) TT- ja TN-verkoissa; resoluutio 0,01 V, huippukerroin 2 (240 Vrms)
- Ylijänniteluokka
- 300 V CAT III jännitemittaukselle, 300 V CAT II virtamittaukselle; syöksyjännitekestoisuus 4 kV ja 2 kV
Overview
UMG 103-CBM: DIN-kiskoon asennettava verkon laatuanalysaattori. Yliaallot 40. asti, RS-485 Modbus RTU ja syöttö suoraan mittausjännitteestä.
Technical data
- Malli
- UMG 103-CBM (laiteohjelmisto 2.0) — Janitzan tuotenumero 5228001
- Tyyppi
- Verkon laatuanalysaattori DIN-kiskoon, leveys 4 moduulia
- Apujännite
- Laite saa käyttöjännitteen mittausjännitteestä: yksivaiheinen syöttö 115…277 V (±10 %), kolmivaiheinen 80…277 V (±10 %), 50/60 Hz; kulutus enintään 1,5 VA
- Jännitemittaus
- Kolmivaihe 4-johdin enintään 277/480 V (L-N/L-L) TT- ja TN-verkoissa; resoluutio 0,01 V, huippukerroin 2 (240 Vrms)
- Ylijänniteluokka
- 300 V CAT III jännitemittaukselle, 300 V CAT II virtamittaukselle; syöksyjännitekestoisuus 4 kV ja 2 kV
- Jännitemittauksen suojaus
- 1…10 A, laukaisukäyrä B (IEC- ja UL-hyväksytty)
- Virtamittaus
- Nimellisvirta 5 A (nimellisalue 6 A), mittausalue 0,005…6 Arms, resoluutio 0,1 mA, 1 s ylikuorma 60 A
- Näytteenotto
- 5,4 kHz vaihetta kohti; perustaajuus 45…65 Hz
- Yliaallot
- Fourier-analyysi 1.…40. yliaaltoon
- Muisti
- 4 MB flash; paristo BR1632, 3 V (juotettu), tyypillinen käyttöikä 8…10 vuotta
- Interface
- RS-485 Modbus RTU/slave 9,6…115,2 kbit/s, tehdasasetuksena automaattinen tunnistus
- Asennus
- 35 mm DIN-kisko (IEC/EN 60999-1, DIN EN 50022), asennusasento vapaa
- Kotelointiluokka
- IP20 (EN 60529), koteloinnin palonkestoluokka UL94V-0. Suojausluokka II (IEC 60536 / VDE 0106 osa 1) — suojamaadoitusta ei tarvita
- Käyttölämpötila
- -25…+60 °C, suhteellinen kosteus 5…95 % (25 °C) kondensoitumatta; pakkotuuletusta ei tarvita
- Iskunkestävyys
- 2 J, IK07 (IEC/EN 61010-1:2010)

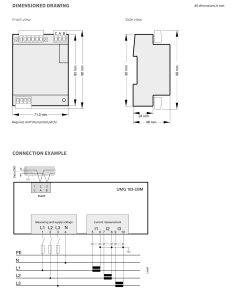

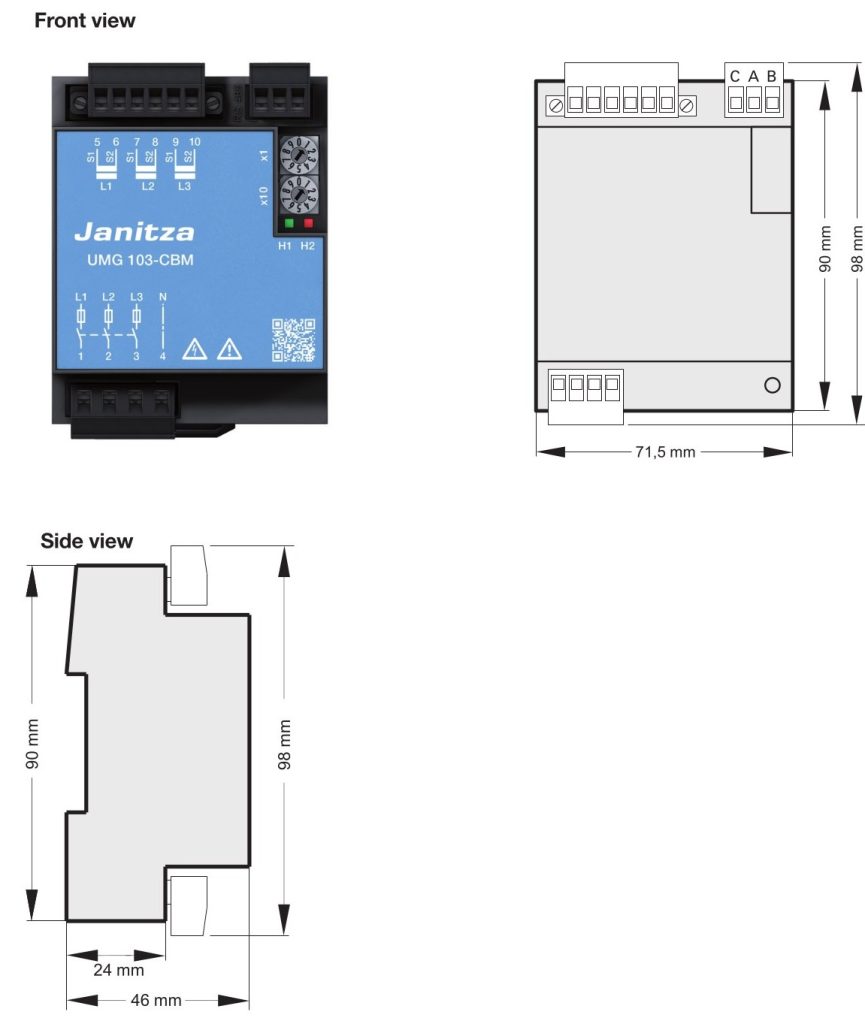

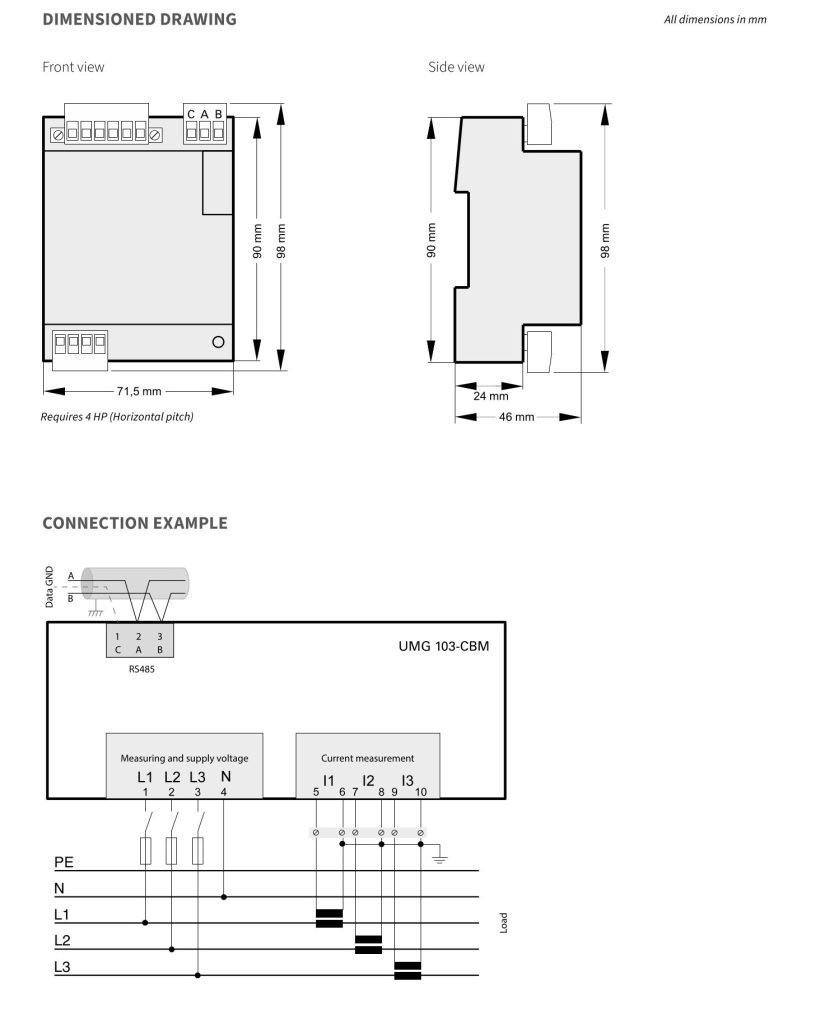

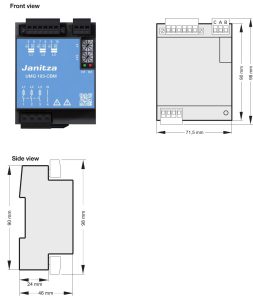

- Dimensions
- Korkeus 98 mm, leveys 71,5 mm, syvyys 46 mm
- Weight
- Noin 200 g liittimineen
