Janitza Module 96-RCM-E
SKU: Module 96-RCM-E
Mfr. code: Module 96-RCM-E

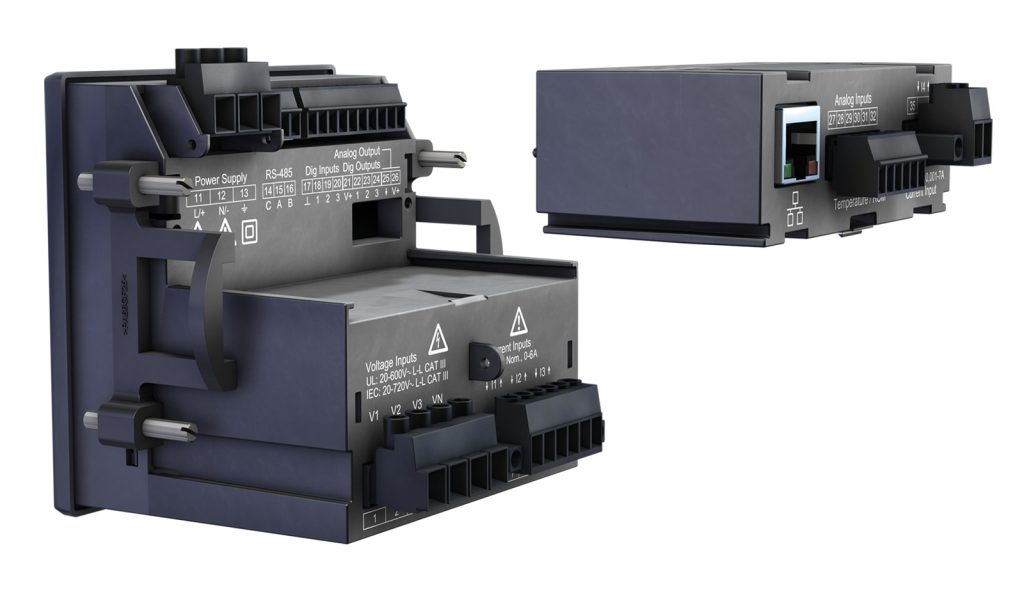

Module 96-RCM-E: laajennusmoduuli UMG 96-PA- ja UMG 96-PQ-L -laitteisiin. Vikavirtavalvonta tyyppi A, B ja B+, kaksi analogiatuloa, lämpötilatulo ja Ethernet.
- Malli
- Module 96-RCM-E (laiteohjelmisto 3.00 alkaen) — Janitzan tuotenumero 5232010. Ennen laiteohjelmistoversiota 3.00 moduulin nimi oli 96-PA-RCM-EL.
- Tyyppi
- Laajennusmoduuli UMG 96-PA (laiteohjelmisto 2.0 alkaen) ja UMG 96-PQ-L -sarjan laitteisiin, liitäntä plug and play
- Vikavirtatulo
- Nimellisvirta 30 mArms tai 0…20 mA / 4…20 mA, mittausalue 0…30 mArms, resoluutio 1 µA, käyttövirta 50 µA, kuorma 4 Ω; 1 s ylikuorma 1 A, jatkuva ylikuorma 200 mA
- Vikavirran mittaus
- IEC/TR 60755 (2008-01) tyyppi A sekä tyyppi B ja B+ — B+ tarkoittaa laajennettua taajuusaluetta ja edellyttää tyypin B+ vikavirtamuuntajaa
- Johdinkatkeamisen tunnistus
- Kytkettävissä päälle
Overview
Module 96-RCM-E: laajennusmoduuli UMG 96-PA- ja UMG 96-PQ-L -laitteisiin. Vikavirtavalvonta tyyppi A, B ja B+, kaksi analogiatuloa, lämpötilatulo ja Ethernet.
Technical data
- Malli
- Module 96-RCM-E (laiteohjelmisto 3.00 alkaen) — Janitzan tuotenumero 5232010. Ennen laiteohjelmistoversiota 3.00 moduulin nimi oli 96-PA-RCM-EL.
- Tyyppi
- Laajennusmoduuli UMG 96-PA (laiteohjelmisto 2.0 alkaen) ja UMG 96-PQ-L -sarjan laitteisiin, liitäntä plug and play
- Vikavirtatulo
- Nimellisvirta 30 mArms tai 0…20 mA / 4…20 mA, mittausalue 0…30 mArms, resoluutio 1 µA, käyttövirta 50 µA, kuorma 4 Ω; 1 s ylikuorma 1 A, jatkuva ylikuorma 200 mA
- Vikavirran mittaus
- IEC/TR 60755 (2008-01) tyyppi A sekä tyyppi B ja B+ — B+ tarkoittaa laajennettua taajuusaluetta ja edellyttää tyypin B+ vikavirtamuuntajaa
- Johdinkatkeamisen tunnistus
- Kytkettävissä päälle
- Analogiatulot

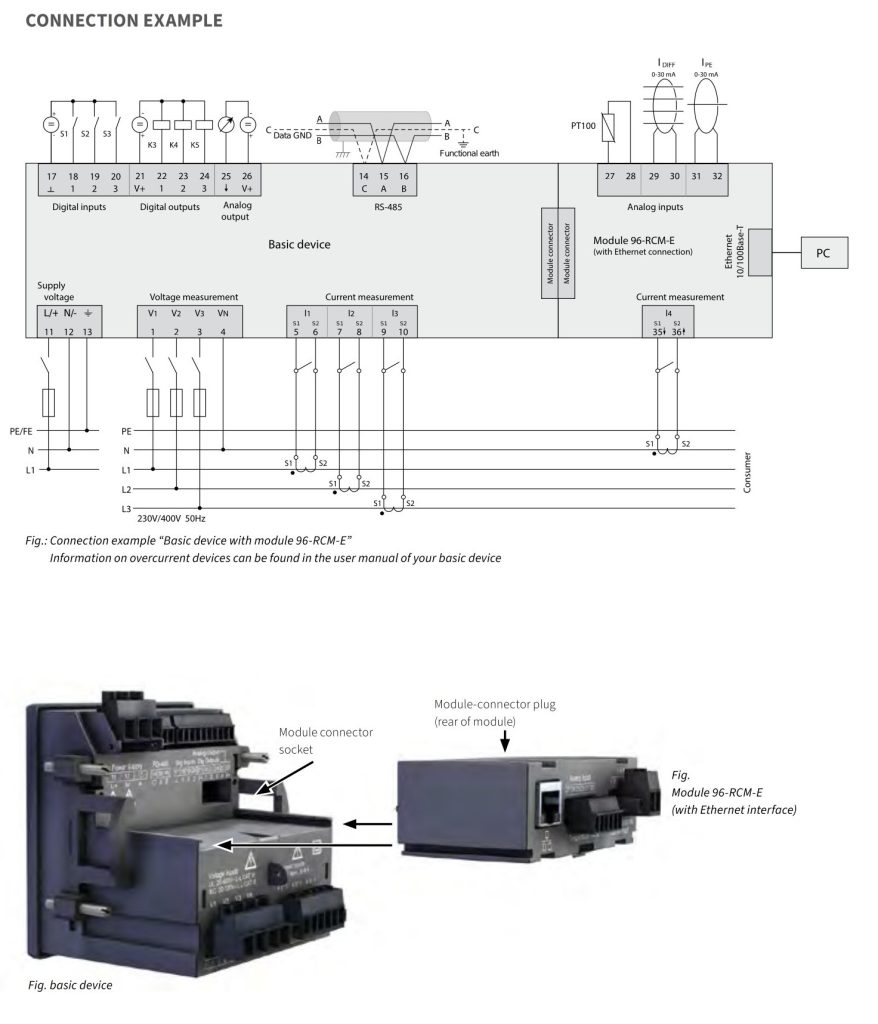

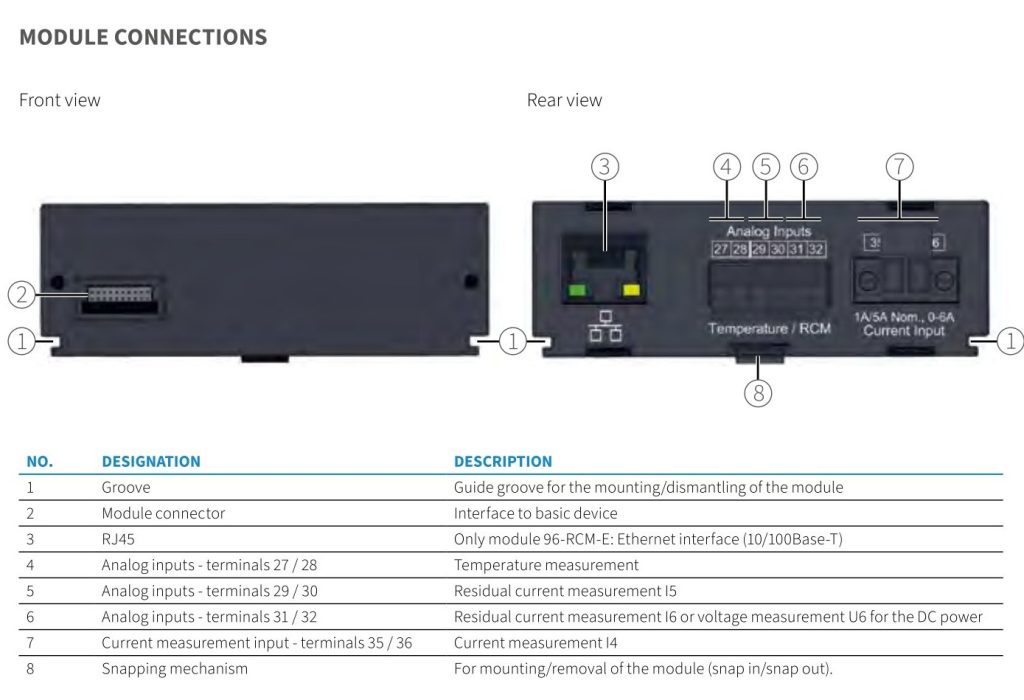

- 2 differentiaali- tai virtasignaalituloa. Liittimet 29/30 vikavirralle I5 ja liittimet 31/32 vikavirralle I6 tai jännitemittaukselle U6, jolla saadaan DC-teho.
- Lämpötilamittaus
- 1 tulo antureille PT100, PT1000, KTY83 ja KTY84; päivitysaika 200 ms, kokonaiskuorma enintään 4 kΩ, epävarmuus ±1,5 % mittausalueesta
- Virtamittaus I4
- Nimellisvirta 5 A, mittausalue 0,005…6 Arms, resoluutio 16 bit, näytteenotto 8,33 kHz, 1 s ylikuorma 60 A, 300 V CAT II, syöksyjännitekestoisuus 2,5 kV
- Accuracy
- Nollajohtimen virta I4 luokka 1 ja vikavirrat I5 ja I6 luokka 1 (IEC 61557-12); lämpötilan näyttöalue 0…+100 °C
- Ethernet
- RJ45 10/100Base-T, Modbus-yhdyskäytävä; ARP, IPv4, ICMP, TCP, UDP, Modbus TCP ja Modbus UDP (portti 502), DHCP/BootP, DNS-palvelin ja NTP-palvelin
- Erotukset
- Lämpötilatulo kaksoiseristetty virta- ja jännitemittaustuloihin sekä apujännitteeseen, toiminnallisesti erotettu Ethernet-liitännästä; vikavirtatuloon ei eristystä, joten ulkoisen anturin on oltava kaksoiseristetty (IEC 61010-1:2010)
- Käyttöolosuhteet
- Määräytyvät peruslaitteen mukaan; kuljetus ja säilytys -25…+70 °C (K55), kosteus 0…90 % RH kondensoitumatta
- Iskunkestävyys
- IK07 (IEC 62262)
- Dimensions

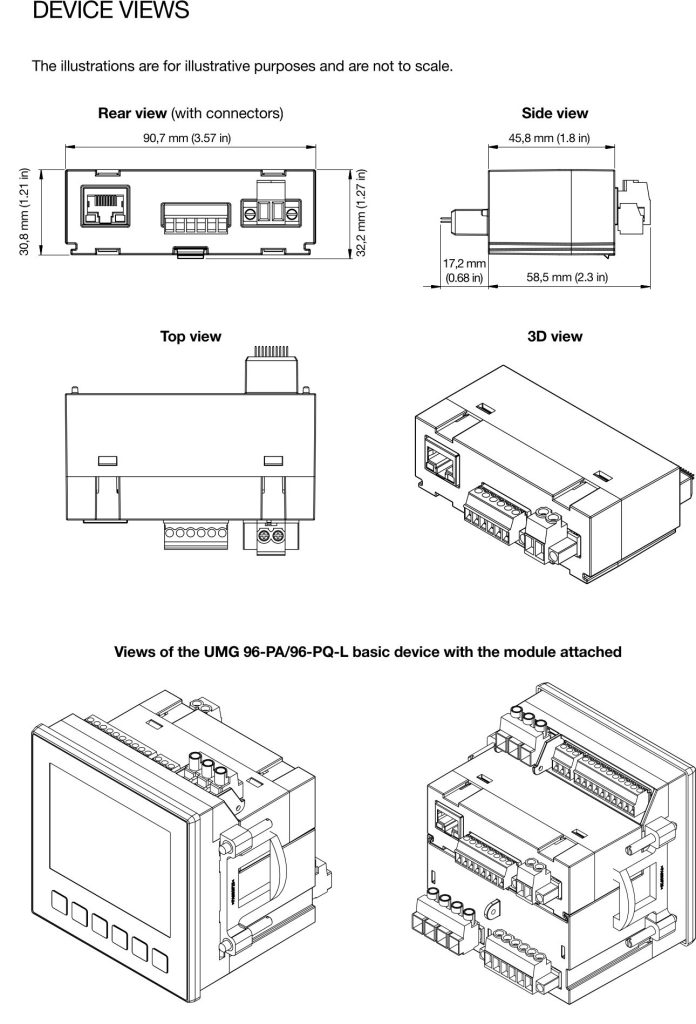

- 90,7 × 32,2 × 45,8 mm
- Weight
- 78 g liittimineen
- Huomautus
- Peruslaitteen UMG 96-PQ-LP kanssa I4-virtamittaus tehdään peruslaitteella, eikä moduulin I4-tuloa voi käyttää
