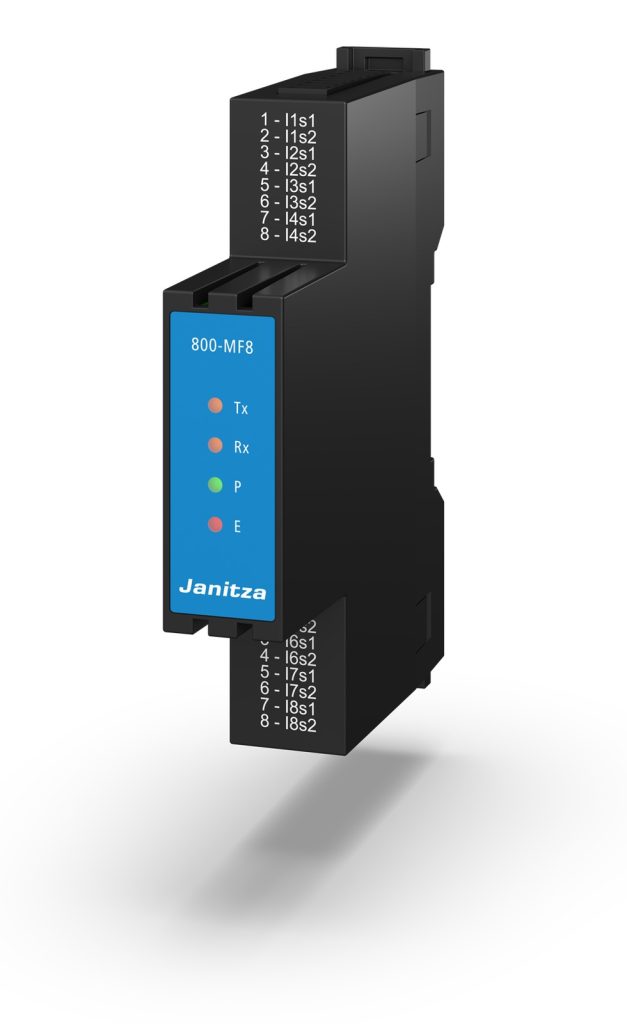

Janitza Module 800-MF8
SKU: Module 800-MF8
Mfr. code: Module 800-MF8
800-MF8: monitoimimoduuli UMG 800- ja UMG 801-analysaattoreille — 8 vapaasti konfiguroitavaa tuloa käyttövirralle, vikavirralle, lämpötilalle ja analogiasignaalille yhden moduulin leveydessä.
- Malli
- Module 800-MF8 — Janitzan tuotenumerot 5231249 ja 5231297, UL-sertifioitu
- Tyyppi
- Monitoimimoduuli UMG 800- ja UMG 801-peruslaitteisiin
- Käyttökohde
- 8 monitoimituloa, jotka konfiguroidaan kukin erikseen: käyttövirran mittaus, vikavirran valvonta (RCM), lämpötilamittaus tai analogiamittaus. Yhdellä moduulilla katetaan useampi tarve.
- Tilantarve
- 1 moduulileveys (1 HP = 18 mm), varaa yhden moduulipaikan peruslaitteesta
- Virtamittaus LP-muuntajalla
- Mittaus low-power-virtamuuntajalla, toisiojännite 0…400 mV; 8 kanavaa (2 × 4) joko kahtena järjestelmänä (L1, L2, L3, N) tai yksittäiskanavina. Tuloimpedanssi 230 kΩ/kanava, huippukerroin 1,8, 1 s ylikuorma 1 V.
Overview
800-MF8: monitoimimoduuli UMG 800- ja UMG 801-analysaattoreille — 8 vapaasti konfiguroitavaa tuloa käyttövirralle, vikavirralle, lämpötilalle ja analogiasignaalille yhden moduulin leveydessä.
Technical data
- Malli
- Module 800-MF8 — Janitzan tuotenumerot 5231249 ja 5231297, UL-sertifioitu
- Tyyppi
- Monitoimimoduuli UMG 800- ja UMG 801-peruslaitteisiin
- Käyttökohde
- 8 monitoimituloa, jotka konfiguroidaan kukin erikseen: käyttövirran mittaus, vikavirran valvonta (RCM), lämpötilamittaus tai analogiamittaus. Yhdellä moduulilla katetaan useampi tarve.
- Tilantarve
- 1 moduulileveys (1 HP = 18 mm), varaa yhden moduulipaikan peruslaitteesta
- Virtamittaus LP-muuntajalla
- Mittaus low-power-virtamuuntajalla, toisiojännite 0…400 mV; 8 kanavaa (2 × 4) joko kahtena järjestelmänä (L1, L2, L3, N) tai yksittäiskanavina. Tuloimpedanssi 230 kΩ/kanava, huippukerroin 1,8, 1 s ylikuorma 1 V.
- Vikavirran valvonta (RCM)
- Nimellisvirta 30 mA, mittausalue 0…40 mA, käyttövirta 50 µA, resoluutio 1 µA (värinäytöllä 0,01 A), huippukerroin 1,414 (40 mA), kuorma enintään 4 Ω; 1 s ylikuorma 0,9 A, jatkuva 0,3 A. Mittaustyypit A, B ja B+ vastaavilla virtamuuntajilla.
- Lämpötilamittaus
- Anturit KTY83, KTY84, PT100 ja PT1000, luokka B (IEC 60751); päivitysaika 200 ms, kokonaiskuorma enintään 4 kΩ. Johto enintään 30 m suojaamattomana, yli 30 m suojattuna.
- Analogiamittaus
- Mittausalue 0…20 mA, kuorma enintään 4 Ω, tarkkuus ±0,5 % mittausarvosta, resoluutio 16 bit, lämpötilakerroin alle 50 ppm/°C; 1 s ylikuorma 0,9 A, jatkuva 0,3 A.
- Näytteenotto
- 6,8 kHz, näytteistysjakso 200 ms; perustaajuus 40…70 Hz, yliaallot 1.…25. (vain parittomat), resoluutio 16 bit
- Väylä ja syöttö
- JanBus-väyläliitin, käyttöjännite 24 V väylän kautta — moduuli saa syöttönsä peruslaitteesta eikä vaadi erillistä kaapelointia
- Liittimet
- Push-in-jousiliittimet: yksi johdin liitinpistettä kohti, 0,14…1,5 mm² (AWG 26-16); pääteholkit kauluksella 0,25…1 mm², ilman kaulusta 0,25…1,5 mm²; kuorintapituus 10…12 mm
- Asennus
- 35 mm DIN-kisko TS 35/7,5 (EN 60715), TS 35/10 tai TS 35/15 × 1,5; asennusasento vapaa
- Kotelointiluokka
- IP20 (EN 60529), iskunkestävyys IK07 (IEC 62262); suojausluokka II (IEC 61010-1) — suojamaadoitusta ei tarvita
- Käyttölämpötila
- -10…+55 °C; suhteellinen kosteus enintään 80 % (31 °C) tai 50 % (40 °C) kondensoitumatta, likaantumisaste 2, pakkotuuletusta ei tarvita

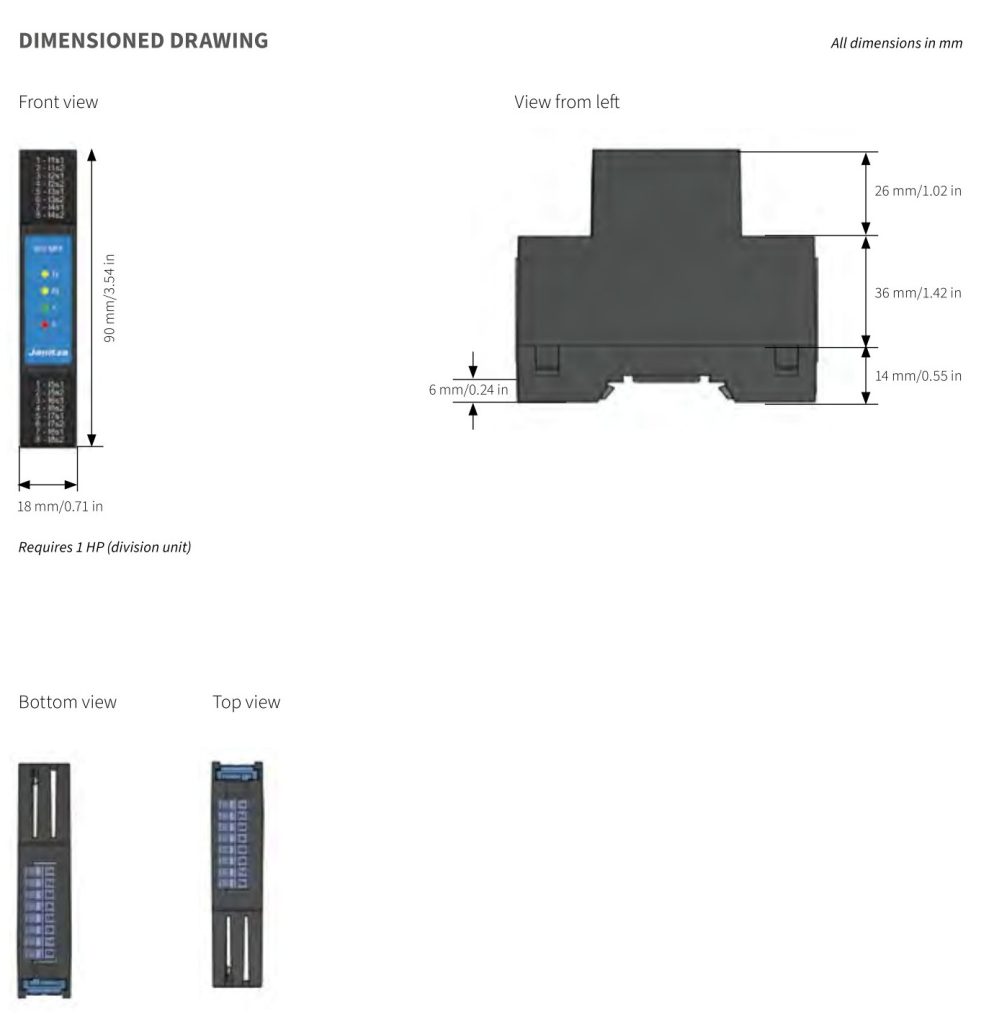

- Dimensions
- 18 × 90 × 76 mm ilman liittimiä
- Weight
- Noin 73 g liittimineen
Documents
Videos
Related products
Energy analysers

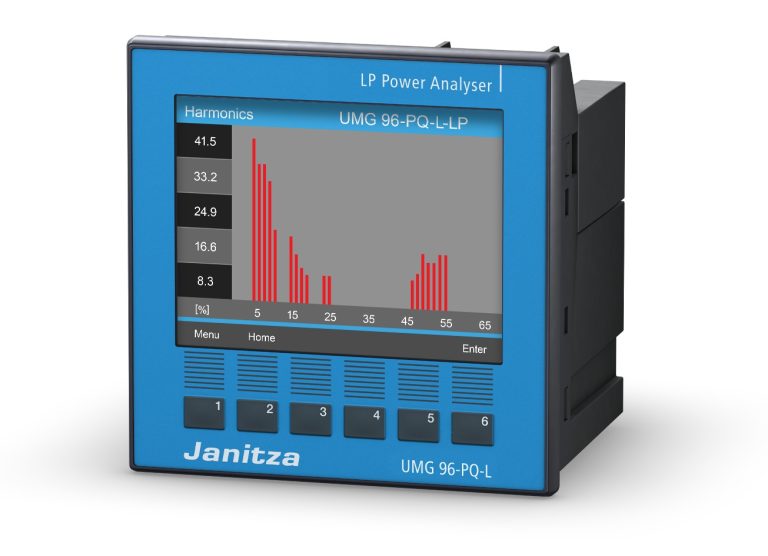

Janitza UMG 96-PQ-L
