LINETRAXX NGRM700: maadoitusvastuksen (NGR) valvontalaite suuriresistanssisesti maadoitettuihin (HRG) verkkoihin 400 V…25 kV. Valvoo vastusta RNGR, virtaa INGR ja jännitettä UNGR, myös jännitteettömässä verkossa.

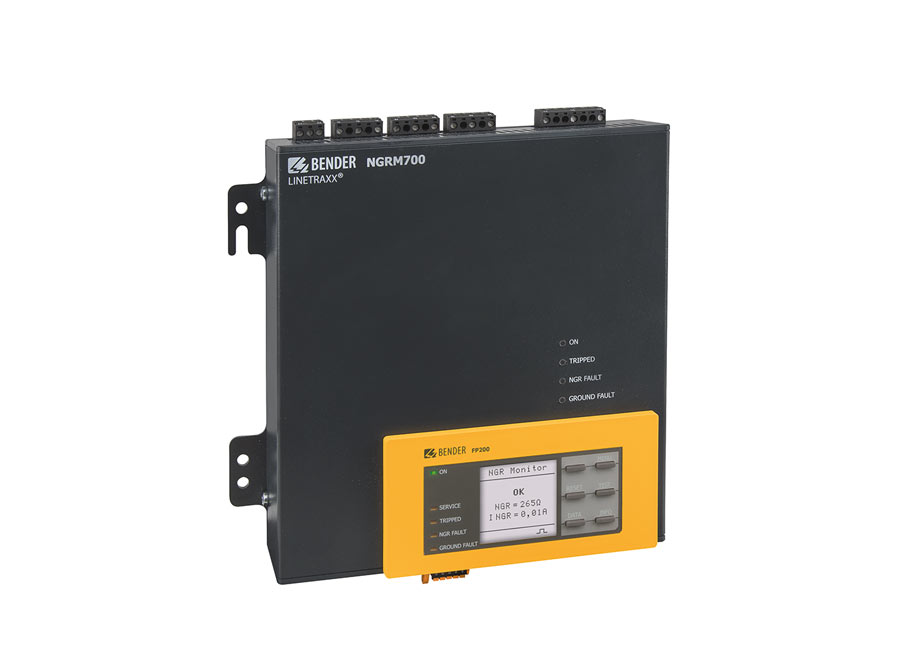

LINETRAXX NGRM700 on maadoitusvastuksen valvontalaite suuriresistanssisesti maadoitettuihin verkkoihin (HRG). Se valvoo maadoitusvastuksen (NGR) kautta kulkevaa virtaa, muuntajan tähtipisteen ja maan välistä jännitettä, maadoitusvastuksen kuntoa sekä pää- ja vaihejännitteitä. Vastusmaadoitettua tähtipistettä käytetään, kun sähkönsyötön katkos tulisi kalliiksi esimerkiksi tuotannon pysähtymisen vuoksi: maasulku ei katkaise syöttöä, mutta se on löydettävä ja poistettava nopeasti, koska toisen vaiheen maasulku laukaisisi ylivirtasuojan.
Maadoitusvastusta valvotaan aktiivisella ja passiivisella menetelmällä. Aktiivisessa mittauksessa laite syöttää testipulssin ja mittaa vastuksen myös jännitteettömästä verkosta, joten oikosulkeutunut tai katkennut vastus havaitaan sekä jännitteisessä että jännitteettömässä verkossa. Passiivinen menetelmä laskee vastuksen verkon virrasta ja jännitteestä. Auto-tilassa laite vaihtaa menetelmää itse. Taajuusmuuttajien aiheuttamia häiriöitä varten aktiiviseen mittaukseen voidaan kytkeä suodatin.

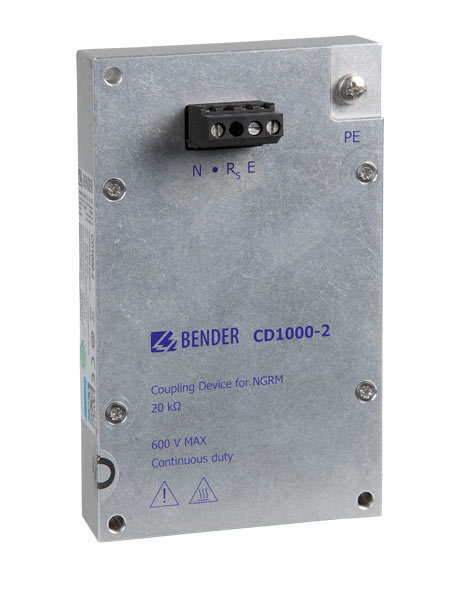

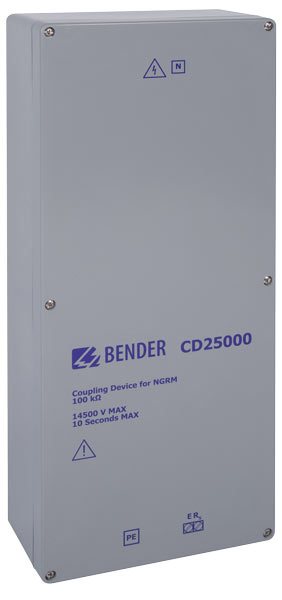

Laite kytketään 400 V…25 kV:n verkkoihin CD-sarjan kytkentälaitteella (CD1000, CD1000-2, CD5000, CD14400 tai CD25000). Virta INGR mitataan summavirtamuuntajalla, jonka toisiovirta on 5 A tai 50 mA; sopivia ovat esimerkiksi CTAC-, CTAS-, CTUB103- ja CTB31…51-sarjat. Vaihejännitteet voidaan kytkeä suoraan 690 V:iin asti, suuremmilla jännitteillä jännitemuuntajien kautta, jolloin laite osoittaa maasulkuisen vaiheen. Maasulku-, NGR-vika- ja laukaisureleiden lisäksi laitteessa on Ethernet, web-palvelin, Modbus TCP ja Modbus RTU, analogialähtö, tapahtumamuisti, FFT-analyysi ja pulssiohjaus maasulun käsipaikannukseen. RCMS-laitteiden kanssa se voi kytkeä vikaantuneet lähdöt pois automaattisesti. Irrotettava FP200-NGRM-näyttöyksikkö voidaan asentaa kaapin oveen.
