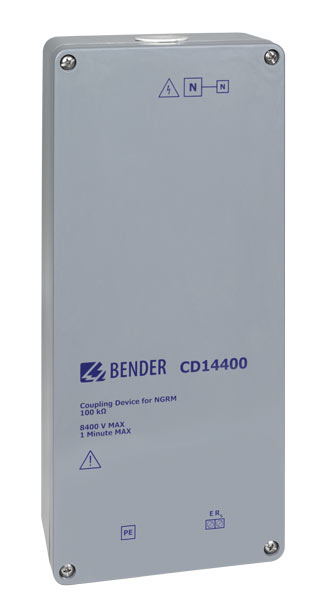

Bender CD14400
CD14400: kytkentälaite maadoitusvastuksen valvontalaitteelle (NGRM) suuriresistanssisesti maadoitettuihin (HRG) verkkoihin, pääjännite enintään 14,4 kV (UNGR 8,4 kV). IP54, käyttökorkeus 5000 m:iin.
Bender
Maadoitusvastuksen valvonta
Bender NGRM700
SKU: NGRM700
LINETRAXX NGRM700: maadoitusvastuksen (NGR) valvontalaite suuriresistanssisesti maadoitettuihin (HRG) verkkoihin 400 V…25 kV. Valvoo vastusta RNGR, virtaa INGR ja jännitettä UNGR, myös jännitteettömässä verkossa.
- Tyyppi
- Maadoitusvastuksen (NGR) valvontalaite suuriresistanssisesti maadoitettuihin (HRG) verkkoihin
- Verkon jännite
- 400…25 000 V (pääjännite) CD-sarjan kytkentälaitteella
- Maadoitusvastus RNGR
- Nimellisarvo asetettavissa 15 Ω…5 kΩ; vastearvot 10…90 % ja 110…200 % RNGR nom; aktiivinen mittausalue 0…10 kΩ
- Mittausepävarmuus RNGR
- RS = 20 kΩ: ±20 Ω (0…+40 °C), ±40 Ω (−40…+70 °C). RS = 100 kΩ: ±30 Ω (0…+40 °C), ±80 Ω (−40…+70 °C).
- Virta INGR
- Nimellisvirta 0…100 A; vastearvo 10…90 % INGR nom; mittauspiirit 5 A ja 50 mA (DC, 50/60 Hz, 10…3200 Hz), tarkkuus ±2 % In
Yleiskuvaus
LINETRAXX NGRM700 on maadoitusvastuksen valvontalaite suuriresistanssisesti maadoitettuihin verkkoihin (HRG). Se valvoo maadoitusvastuksen (NGR) kautta kulkevaa virtaa, muuntajan tähtipisteen ja maan välistä jännitettä, maadoitusvastuksen kuntoa sekä pää- ja vaihejännitteitä. Vastusmaadoitettua tähtipistettä käytetään, kun sähkönsyötön katkos tulisi kalliiksi esimerkiksi tuotannon pysähtymisen vuoksi: maasulku ei katkaise syöttöä, mutta se on löydettävä ja poistettava nopeasti, koska toisen vaiheen maasulku laukaisisi ylivirtasuojan.
Maadoitusvastusta valvotaan aktiivisella ja passiivisella menetelmällä. Aktiivisessa mittauksessa laite syöttää testipulssin ja mittaa vastuksen myös jännitteettömästä verkosta, joten oikosulkeutunut tai katkennut vastus havaitaan sekä jännitteisessä että jännitteettömässä verkossa. Passiivinen menetelmä laskee vastuksen verkon virrasta ja jännitteestä. Auto-tilassa laite vaihtaa menetelmää itse. Taajuusmuuttajien aiheuttamia häiriöitä varten aktiiviseen mittaukseen voidaan kytkeä suodatin.
Laite kytketään 400 V…25 kV:n verkkoihin CD-sarjan kytkentälaitteella (CD1000, CD1000-2, CD5000, CD14400 tai CD25000). Virta INGR mitataan summavirtamuuntajalla, jonka toisiovirta on 5 A tai 50 mA; sopivia ovat esimerkiksi CTAC-, CTAS-, CTUB103- ja CTB31…51-sarjat. Vaihejännitteet voidaan kytkeä suoraan 690 V:iin asti, suuremmilla jännitteillä jännitemuuntajien kautta, jolloin laite osoittaa maasulkuisen vaiheen. Maasulku-, NGR-vika- ja laukaisureleiden lisäksi laitteessa on Ethernet, web-palvelin, Modbus TCP ja Modbus RTU, analogialähtö, tapahtumamuisti, FFT-analyysi ja pulssiohjaus maasulun käsipaikannukseen. RCMS-laitteiden kanssa se voi kytkeä vikaantuneet lähdöt pois automaattisesti. Irrotettava FP200-NGRM-näyttöyksikkö voidaan asentaa kaapin oveen.
Tekniset tiedot
- Tyyppi
- Maadoitusvastuksen (NGR) valvontalaite suuriresistanssisesti maadoitettuihin (HRG) verkkoihin
- Verkon jännite
- 400…25 000 V (pääjännite) CD-sarjan kytkentälaitteella
- Maadoitusvastus RNGR
- Nimellisarvo asetettavissa 15 Ω…5 kΩ; vastearvot 10…90 % ja 110…200 % RNGR nom; aktiivinen mittausalue 0…10 kΩ
- Mittausepävarmuus RNGR
- RS = 20 kΩ: ±20 Ω (0…+40 °C), ±40 Ω (−40…+70 °C). RS = 100 kΩ: ±30 Ω (0…+40 °C), ±80 Ω (−40…+70 °C).
- Virta INGR
- Nimellisvirta 0…100 A; vastearvo 10…90 % INGR nom; mittauspiirit 5 A ja 50 mA (DC, 50/60 Hz, 10…3200 Hz), tarkkuus ±2 % In
- Jännite UNGR
- Vastearvo 10…90 % UNGR nom; mittausalue 1,2 × UNGR nom; tarkkuus 2 % UNGR nom
- Vaihejännitteiden valvonta
- 3 AC 100…690 V suoraan (CAT III), tarkkuus ±1 % Un; jännitemuuntajien kautta 100 V…25 kV
- Viiveet
- Maasulkurele enintään 40 ms (±10 ms); NGR-vikarele 7 s (±2,5 s); laukaisurele 100 ms…48 h tai ∞
- Laukaisuperuste
- Tehollisarvo, perusaalto tai yliaallot; AC- ja DC-maasulkujen tunnistus
- Releet
- Maasulku-, NGR-vika- ja laukaisurele, kukin vaihtokosketin; lepo- tai työvirtatoiminta (fail-safe / non-fail-safe) aseteltavissa
- Kosketinkuormitettavuus
- AC-13: 250 V / 5 A, AC-14: 250 V / 3 A; DC-12: 24 V / 1 A, 110 V / 0,2 A, 220 V / 0,1 A; katkaisukyky 2000 VA / 150 W
- Tulot ja lähdöt
- 3 digitaalituloa (konfiguroitava, kuittaus, testi); 2 avokollektorilähtöä (pulssiohjaus, laitteen tila), enintään 300 mA; analogialähtö 0…20 mA, 4…20 mA, 0…400 µA, 0…10 V tai 2…10 V
- Liitännät
- Ethernet, web-palvelin, Modbus TCP, Modbus RTU (RS-485)
- Kytkentälaitteet
- CD1000 (400…690 V), CD1000-2 (400…1000 V), CD5000 (1000…4200 V), CD14400 (4300…14 550 V), CD25000 (14 551…25 000 V)
- Syöttöjännite
- AC/DC 24…240 V (±15 %), DC tai 40…70 Hz, enintään 2000 m:n korkeudessa; 2000…5000 m: AC/DC 24…120 V
- Tehonkulutus
- Tyypillisesti enintään 6,5 W / 13 VA
- Käyttölämpötila
- −40…+70 °C (UL-sovelluksissa −40…+60 °C)
- Käyttökorkeus
- Enintään 5000 m merenpinnasta
- Kotelointiluokka
- IP30 (sisäosat)
- Paino
- 1050 g
- Hyväksynnät
- UL (E493737, E173157); EMC DIN EN 61000-6-2 ja DIN EN 61000-6-4
- Tuotenumero
- NGRM700 (B94013700)
- Pakkauskoko
- 1
Dokumentit
Liittyvät tuotteet
Maadoitusvastuksen valvonta
Bender CD25000
CD25000: kytkentälaite NGRM-sarjan maadoitusvastuksen valvontalaitteille suuriresistanssisesti maadoitettuihin (HRG) verkkoihin, joiden jännite on enintään AC 25 kV / DC 14,5 kV (UNGR 14,5 kV).
Maadoitusvastuksen valvonta

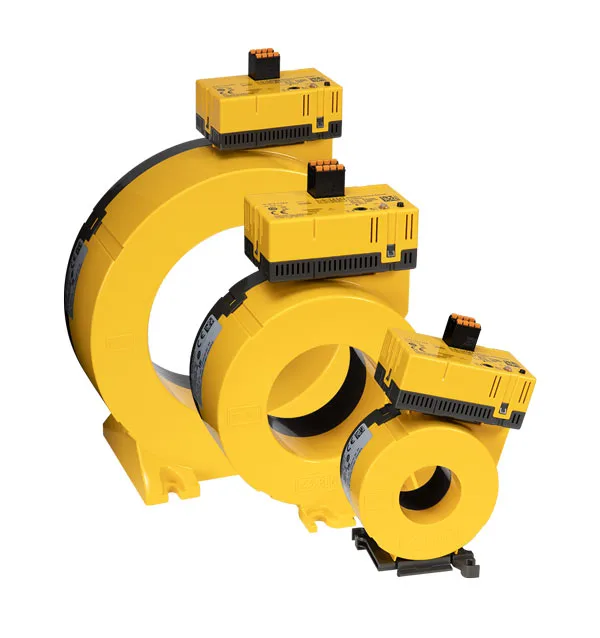

Bender CTUB103
