Janitza UMG 96RM-CBM
SKU: UMG 96RM-CBM
Valm. koodi: UMG 96RM-CBM
UMG 96RM-CBM: paneelianalysaattori 96 × 96 mm, energialuokka 0,5S ja RS-485 Modbus RTU. Yliaallot 2,5 kHz asti, UL-hyväksytty.
- Malli
- UMG 96RM-CBM, 230 V apujännitevaihtoehto — Janitzan tuotenumero 5222066
- Tyyppi
- Monitoimianalysaattori 96 × 96 mm paneeliin (aukko 92 × 92 mm)
- Jännitemittaus
- Kolmivaihe 4-johdin enintään 277/480 V (±10 %), 3-johdin maadoittamaton IT enintään 480 V (±10 %); mittausalue L-N 0…300 Vrms ja L-L 0…520 Vrms, impedanssi 3 MΩ/vaihe
- Ylijänniteluokka
- 300 V CAT III jännitemittaukselle, 300 V CAT II virtamittaukselle; syöksyjännitekestoisuus 4 kV ja 2 kV
- Virtamittaus I1…I4
- Nimellisvirta 5 A, mittausalue 0…6 Arms, resoluutio 0,1 mA (näytöllä 0,01 A), 1 s ylikuorma 120 A
Yleiskuvaus
UMG 96RM-CBM: paneelianalysaattori 96 × 96 mm, energialuokka 0,5S ja RS-485 Modbus RTU. Yliaallot 2,5 kHz asti, UL-hyväksytty.
Tekniset tiedot
- Malli
- UMG 96RM-CBM, 230 V apujännitevaihtoehto — Janitzan tuotenumero 5222066
- Tyyppi
- Monitoimianalysaattori 96 × 96 mm paneeliin (aukko 92 × 92 mm)
- Jännitemittaus
- Kolmivaihe 4-johdin enintään 277/480 V (±10 %), 3-johdin maadoittamaton IT enintään 480 V (±10 %); mittausalue L-N 0…300 Vrms ja L-L 0…520 Vrms, impedanssi 3 MΩ/vaihe
- Ylijänniteluokka
- 300 V CAT III jännitemittaukselle, 300 V CAT II virtamittaukselle; syöksyjännitekestoisuus 4 kV ja 2 kV
- Virtamittaus I1…I4
- Nimellisvirta 5 A, mittausalue 0…6 Arms, resoluutio 0,1 mA (näytöllä 0,01 A), 1 s ylikuorma 120 A
- Näytteenotto
- 21,33 kHz (50 Hz) tai 25,6 kHz (60 Hz) mittauskanavaa kohti; perustaajuus 45…65 Hz, resoluutio 0,01 Hz
- Yliaallot
- Jännite ja virta 2,5 kHz asti, luokka 1 (IEC 61000-4-7); THD-U ja THD-I luokka 1,0 (IEC 61557-12)
- Tarkkuusluokka
- Luokka 0,5S (UMG 96RM -sarja)
- Tarkkuus
- Pätö- ja näennäisteho 0,5, pätöenergia 0,5S (IEC 62053-22) …/5 A -muuntajalla, jännite ja virta 0,2, taajuus 0,05, loisteho 1 (IEC 61557-12)
- Liitännät
- RS-485 Modbus RTU/slave 9,6…115,2 kbit/s ja USB 2.0 tyyppi B (enintään 921,6 kbit/s). Profibus DP/V0 on vain UMG 96RM-P -mallissa.
- Tulot ja lähdöt
- 6 digitaalilähtöä (puolijohderele, enintään 33 V AC / 60 V DC ja 50 mA, pulssilähtö enintään 50 Hz) ja 4 digitaalituloa (18…28 V DC, laskentataajuus enintään 20 Hz)
- Apujännite
- AC 90…277 V (50/60 Hz) tai DC 90…250 V, 300 V CAT III; kulutus 6 VA / 3 W. 24 V -vaihtoehto: 24…90 V AC/DC, 150 V CAT III, 5 VA / 3 W
- Sulake ja johdonsuoja
- Sisäinen T1A / 250–277 V (IEC 60127), ei vaihdettavissa; suositeltu johdonsuoja 6…16 A (B-käyrä), UL-sertifioitu
- Kotelointiluokka
- Etupuoli IP40, tiivisteellä IP54; takapuoli IP20 (EN 60529). Suojausluokka II (IEC 60536 / VDE 0106 osa 1) — suojamaadoitusta ei tarvita
- Käyttölämpötila
- -10…+55 °C (K55), suhteellinen kosteus 0…75 %, asennusasento pystysuora, pakkotuuletusta ei tarvita

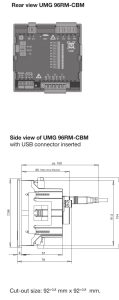

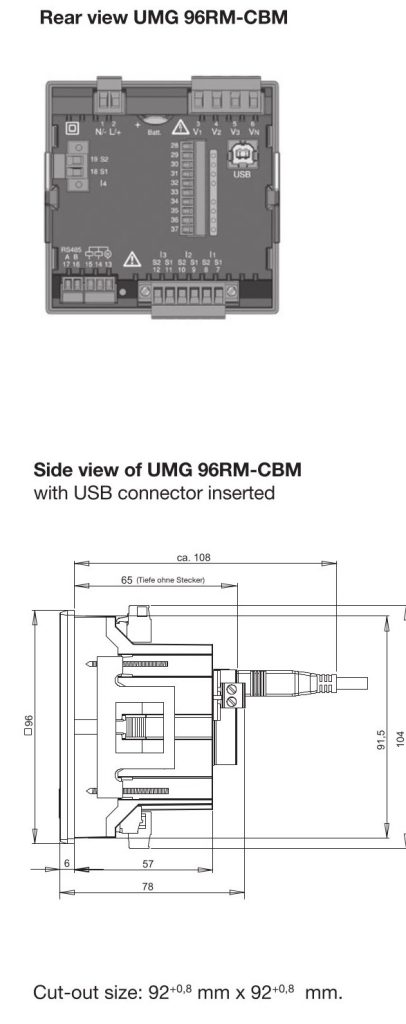

- Mitat
- 96 × 96 mm, syvyys 65 mm ilman liittimiä (noin 108 mm liittimineen)
- Paristo ja taustavalo
- Litium CR2032, 3 V (UL 1642); taustavalon käyttöikä 40 000 h
- Paino
- Noin 358 g liittimineen
