benvac RCMB121-2: AC/DC-herkkä vikavirta-anturi sähköajoneuvojen IC-CPD-latauslaitteisiin UL 2231:n mukaan. Laukaisurajat 5 mA rms ja 20 mA rms, piirilevyasennus.

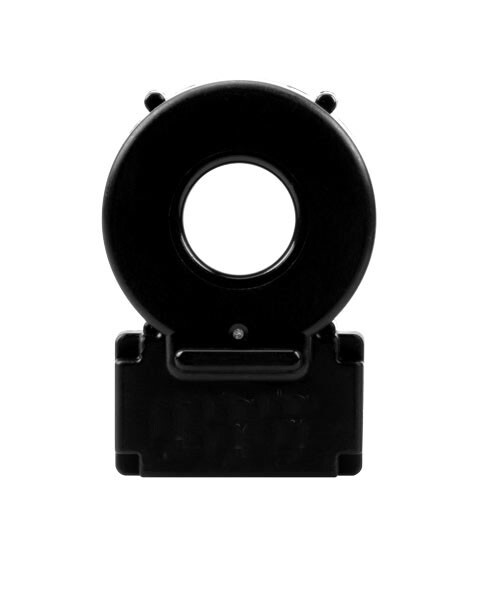

benvac RCMB121-2 on piirilevylle asennettava vikavirta-anturi (differentiaalivirta-anturi), joka tunnistaa sekä AC- että DC-vikavirrat sähköajoneuvojen IC-CPD-latauslaitteissa. Se on rengassydämellä varustettu fluxgate-virta-anturi, joka havaitsee vikavirrat standardin UL 2231-2 Ed. 2 mukaisesti ja on tarkoitettu kiinteiden ja liikuteltavien latauslaitteiden henkilösuojausjärjestelmiin.
Anturissa on kolme avokollektorilähtöä. Kun vikavirta saavuttaa 5 mA rms, lähtö X5-OUT siirtyy alatilasta (GND) suuri-impedanssiseen tilaan; 20 mA rms:n vikavirralla samoin tekevät sekä X5-OUT että X20-OUT. Sisäinen vika ilmoitetaan ERROR-OUT-lähdössä, jolloin myös muut lähdöt siirtyvät suuri-impedanssiseen tilaan. Lähdöt palautuvat, kun vikavirta laskee palautumistason alle. PWM-lähtö antaa vikavirran DC-komponenttiin verrannollisen pulssisuhteen 8 kHz:n taajuudella; se on tarkoitettu vain seurantaan, ei tehoreleen ohjaukseen.
Toimintatesti ja nollapisteen mittaus käynnistetään kytkemällä TEST-IN-tulo maahan 40 ms…1,2 s:n ajaksi. Testi on tehtävä säännöllisesti, esimerkiksi käynnistyksen yhteydessä, eikä sen aikana saa kulkea vikavirtaa. Ensiöjohtimina käytetään mieluiten eristettyjä johtimia.
