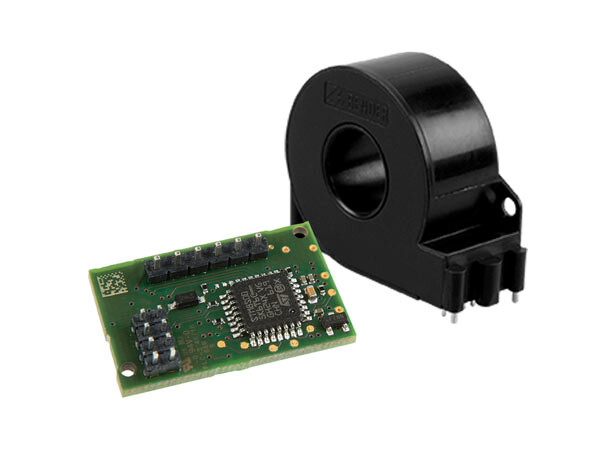

RCMB104: AC/DC-herkkä vikavirran valvontamoduuli sähköajoneuvojen AC-latausjärjestelmiin. Mittausalue ±300 mA, 0…2000 Hz; mallit standardien IEC 62752 (6/30 mA) ja UL 2231-2 (5/20 mA) mukaan.
RCMB104 on AC/DC-herkkä vikavirran valvontamoduuli sähköajoneuvojen AC-latausjärjestelmiin, joissa voi esiintyä AC- tai DC-vikavirtoja. Sitä käytetään yhdessä summavirtamuuntajan, esimerkiksi CTBC17:n, ja asennukseen kuuluvan A-tyypin vikavirtasuojan kanssa. Moduuli on mallin mukaan tarkoitettu latauslaitteeseen (Mode 2, IC-CPD) standardin IEC 62752 tai UL 2231-2 (CCID5 tai CCID20) mukaisesti. Se on tarkoitettu vain latausjärjestelmien valmistajille, ei loppukäyttäjille.
Moduuli juotetaan tai liitetään liitinpiikeillään suoraan valmistajan omalle piirilevylle. Ulkoinen summavirtamuuntaja mittaa vikavirran ja moduuli arvioi sen: patentoitu mittausmenetelmä määrittää vikavirran DC-komponentin ja rajataajuuden alapuolisen AC-komponentin tehollisarvon. Lähdöt Switch1 ja Switch2 ilmoittavat vastearvon ylityksen, Error-lähtö järjestelmävian ja PWM-lähtö vikavirran suuruuden. Summavirtamuuntaja on magneettisesti suojattu, joten ulkoiset häiriökentät eivät vaikuta mittaukseen.
Latauskontrollerin on tarkistettava moduulin toiminta Test-tulon kautta ennen jokaista latauskertaa. Säännöllinen testaus estää sisäisen offset-mittauksen avulla vikavirtamittauksen pitkäaikaisen ryömimisen. IEC 62752:n mukaisissa sovelluksissa moduuli voi korvata B-tyypin vikavirtasuojan, kun se yhdistetään A-tyypin vikavirtasuojaan ja sopivaan kytkinlaitteeseen, esimerkiksi tehoreleeseen.
