Bender isoHR1685DW-925
SKU: isoHR1685DW-925
Valm. koodi: isoHR1685DW-925
ISOMETER isoHR1685DW-925: eristystason valvontarele eristettyihin henkilönostimiin ja työlavoihin. Suuriresistanssisten eristysvikojen mittaus, vastearvot 100 kΩ…100 MΩ; AC 0…1000 V, DC 0…1500 V.
- Tyyppi
- Eristystason valvontarele (ISOMETER) eristettyihin henkilönostimiin, työlavoihin ja raidekulkuneuvoihin; IEC 61557-8
- Verkon nimellisjännite
- AC 0…1000 V (toleranssi +10 %), DC 0…1500 V (toleranssi +5 %); taajuus DC, 0,1…460 Hz
- Vastearvot
- Ran1 (ennakkovaroitus) ja Ran2 (hälytys) erikseen aseteltavat, 100 kΩ…100 MΩ profiilin mukaan; Ran1 vähintään Ran2; hystereesi 25 %, +1 kΩ
- Mittausalueen yläraja
- 24 MΩ asetuksella Cemax = 1 µF
- Vasteaika
- Profiilin mukaan, tyypillisesti 10 s (Ce = 1 µF, IEC 61557-8)
Yleiskuvaus
ISOMETER isoHR1685DW on eristystason valvontarele, joka valvoo eristettyjen henkilönostimien ja työlavojen eristysvastusta. Tällaisilta lavoilta tehdään töitä jännitteisillä ajojohtimilla, ja ajojohtotyöajoneuvoissa on työntekijöiden suojana kaksi eristystasoa. Eristyksen likaantuminen, ikääntyminen tai vaurioituminen voi johtaa virran kulkuun maahan ihmisen kautta. Laite sopii myös muihin kohteisiin, joissa työlavan maaerotus on varmistettava, esimerkiksi teollisiin vetyelektrolyysereihin.
Laite asennetaan ajoneuvoon. Se valvoo työlavan eristystasoa jatkuvasti, myös käytön aikana, ja ilmoittaa työntekijöille heti ennen työtä tai sen aikana, jos eristystaso alittaa asetetut rajat. Mittaus tehdään aktiivisella mittauspulssilla sisäänrakennetun kytkennän kautta, ja se yhdistää AMPPlus-menetelmän ja muita profiilikohtaisia mittausmenetelmiä. Laite mukautuu automaattisesti verkon vuotokapasitanssiin.
Ennakkovaroituksen vastearvo Ran1 ja hälytyksen raja Ran2 asetellaan erikseen. Kun eristysvastus alittaa rajan Ran1, rele K1 kytkeytyy, ja rajan Ran2 alittuessa rele K2. Rele K3 ilmoittaa laite- ja kytkentävioista. Tapahtumamuistiin tallentuu 1023 hälytystä päivämäärän ja kellonajan kanssa, ja tallennetuilla tiedoilla eristyksen tila voidaan osoittaa jälkikäteen esimerkiksi sähkötapaturman selvityksessä. Tiedot, hälytykset ja kuittaukset siirtyvät RS-485-liitännän kautta Modbus RTU -protokollalla.
Tekniset tiedot
- Tyyppi
- Eristystason valvontarele (ISOMETER) eristettyihin henkilönostimiin, työlavoihin ja raidekulkuneuvoihin; IEC 61557-8
- Verkon nimellisjännite
- AC 0…1000 V (toleranssi +10 %), DC 0…1500 V (toleranssi +5 %); taajuus DC, 0,1…460 Hz
- Vastearvot
- Ran1 (ennakkovaroitus) ja Ran2 (hälytys) erikseen aseteltavat, 100 kΩ…100 MΩ profiilin mukaan; Ran1 vähintään Ran2; hystereesi 25 %, +1 kΩ
- Mittausalueen yläraja
- 24 MΩ asetuksella Cemax = 1 µF
- Vasteaika
- Profiilin mukaan, tyypillisesti 10 s (Ce = 1 µF, IEC 61557-8)
- Verkon vuotokapasitanssi
- 0…1 µF profiilin mukaan
- Laiteprofiilit
- Power circuits, High capacitance, Inverter > 10 Hz, Inverter < 10 Hz
- Mittauspiiri
- Mittausjännite ±50 V (huippu), mittausvirta enintään 1 µA (RF = 0 Ω), sisäinen DC-vastus vähintään 50 MΩ, impedanssi 50 Hz:llä vähintään 50 MΩ, sallittu vieras DC-jännite enintään 1600 V
- Hälytysreleet
- Kolme vaihtokosketinta: K1 (eristysvika, hälytys 1), K2 (eristysvika, hälytys 2), K3 (laitevika). K1 ja K2: työ- tai lepovirtatoiminta; K3: lepovirtatoiminta.
- Koskettimien kuormitettavuus
- AC-13 230 V / 5 A, AC-14 230 V / 3 A, DC-12 24 V / 1 A, 110 V / 0,2 A, 220 V / 0,1 A
- Digitaalitulot
- Kaksi (I1, I2), active high tai active low; taso high 10…30 V, low 0…0,5 V
- Tiedonsiirto
- RS-485: BMS ja Modbus RTU; 9,6 / 19,2 / 38,4 / 57,6 / 115 kBd; kaapelin pituus enintään 1200 m
- Näyttö
- Graafinen LC-näyttö 127 × 127 pikseliä, 40 × 40 mm; näyttöalue 100 kΩ…10 GΩ profiilin mukaan; merkkivalot 1 vihreä ja 4 keltaista
- Tapahtumamuisti
- 1023 hälytystä päivämäärällä ja kellonajalla; reaaliaikakello, varakäynti 30 päivää
- Syöttöjännite
- DC 18…30 V (DC 24 V ±25 %); tehonkulutus enintään 9 W
- Käyttölämpötila
- −40…+70 °C; suhteellinen kosteus 10…100 %; käyttökorkeus enintään 3000 m
- Kotelointiluokka
- IP30 (sisäosat), IP30 (liittimet)
- Asennus
- Ruuvikiinnitys 4 × M5; käyttöasento pystysuora, verkkoliitäntä ylhäällä; kotelo polykarbonaattia, V-0
- Liitännät
- Irrotettavat jousiliittimet; verkkoliitäntä jäykkä 0,2…10 mm², taipuisa 0,2…6 mm²; muut liitännät 0,2…2,5 mm²
- Paino
- Enintään 1600 g
- Standardit
- IEC 61557-8; EMC IEC 61326-2-4; CE, UKCA
- Tuotenumero
- isoHR1685DW-925 (B91065806W)
- Pakkauskoko
- 1
Dokumentit
Videot
Liittyvät tuotteet
Eristystason valvontareleet

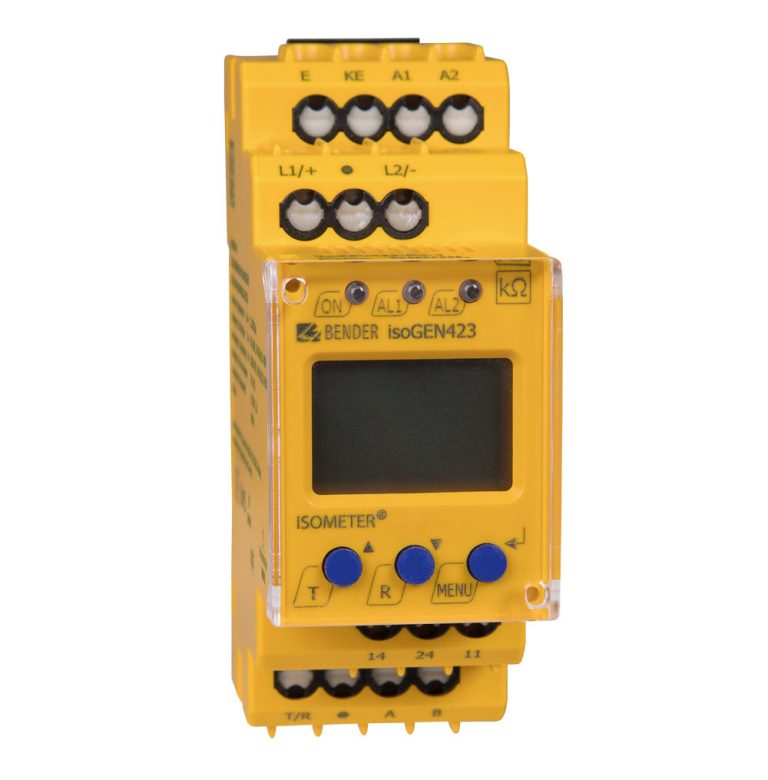

Bender isoGEN423
