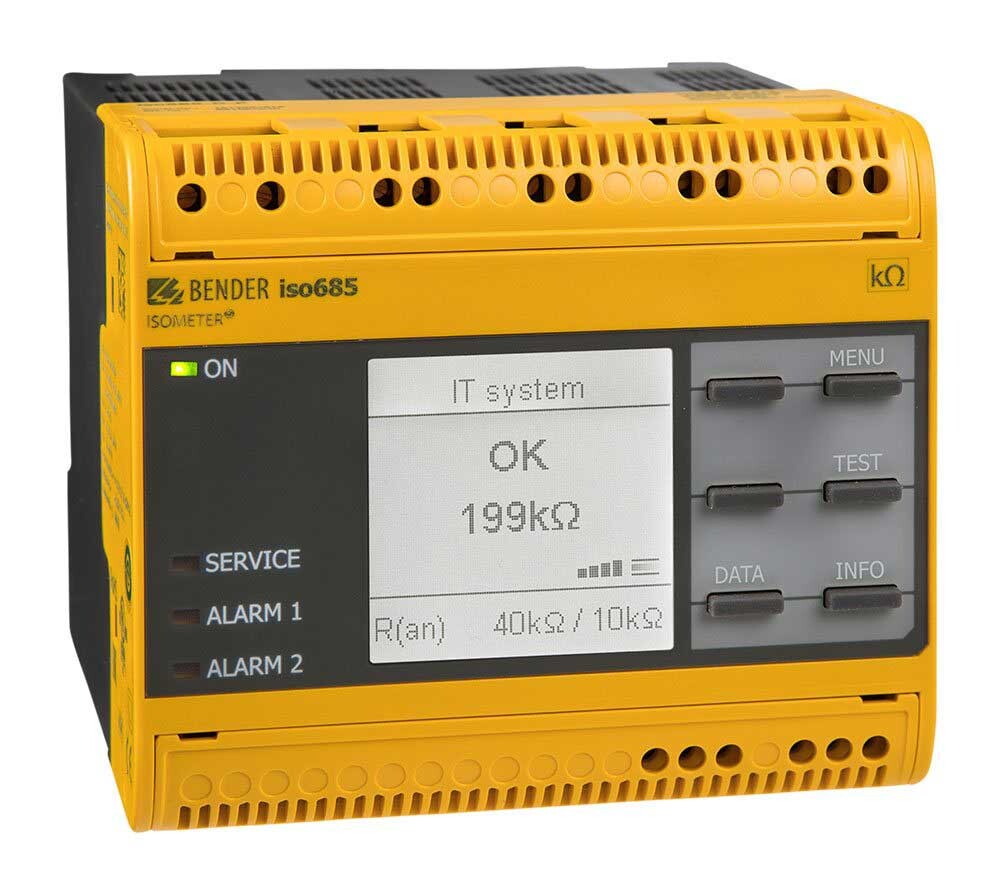

ISOMETER isoNAV685-D: eristystason valvontarele maadoittamattomiin 3(N)AC-verkkoihin, joiden nimellistaajuus on 60 Hz. Hälytys enintään 150 ms:ssa, Modbus TCP, BCOM ja web-palvelin.
ISOMETER isoNAV685-D on standardin IEC 61557-8 mukainen eristystason valvontarele IT-järjestelmiin. Se on tarkoitettu 3(N)AC-verkkoihin, joiden nimellistaajuus on 60 Hz, ja se valvoo koko verkon eristysvastusta jatkuvasti käytön aikana. Käyttökohteita ovat AC/DC-pääpiirit, joihin on kytketty suoraan DC-komponentteja, kuten tasasuuntaajia, taajuusmuuttajia ja nopeussäädettyjä käyttöjä, sekä verkot, joissa on hakkuriteholähteitä.
Laite antaa hälytyksen enintään 150 ms:n kuluessa, kun eristysvastus alittaa asetetun vastearvon ja DC-siirtymäjännite ylittää oman vastearvonsa. Näin sitä voidaan käyttää esimerkiksi laitoksen nopeaan poiskytkentään. Nopea laukaisu toimii vain IT-verkoissa, joiden taajuus on 60 Hz. Mittaus perustuu AMPPlus-menetelmään ja valittaviin mittausprofiileihin, joilla mittaus sovitetaan käyttökohteeseen. Laite mukautuu automaattisesti verkon vuotokapasitanssiin ja valvoo mittausjohtimien kytkentää.
Asetukset tehdään käyttöönottoavustajalla ja valikoista laitteen painikkeilla ja graafisella LC-näytöllä, ja ne voidaan suojata salasanalla. isoGraph-toiminto esittää eristysvastuksen kehityksen ajan funktiona, ja tapahtumamuistiin tallentuu 1023 hälytystä päiväyksineen ja kellonaikoineen. Mittausarvot luetaan ja asetukset tehdään myös sisäisen web-palvelimen kautta. Laitteessa on kaksi hälytysrelettä, kolme digitaalituloa, kaksi digitaalilähtöä ja galvaanisesti erotettu analogialähtö.
