Bender isoNAV685-D-B
SKU: isoNAV685-D-B
Valm. koodi: isoNAV685-D-B
ISOMETER isoNAV685-D-B on eristystason valvontarele jännitteettömien kuormien ja verkkojen offline-valvontaan. Vastearvot 1 kΩ…10 MΩ, liitännät Modbus TCP, BCOM ja verkkopalvelin.
- Tyyppi
- Eristystason valvontarele (ISOMETER) jännitteettömien kuormien ja verkkojen offline-valvontaan
- Valvottava verkko
- Jännitteettömät TN-, TT- ja IT-järjestelmät (offline); sisäisen verkkokytkimen kytkentäkyky AC 0…690 V, DC 0…1000 V (UL-sovelluksissa AC/DC 0…600 V)
- Vastearvot
- Ran1 (hälytys 1) ja Ran2 (hälytys 2), kumpikin 1 kΩ…10 MΩ; hystereesi 25 %, vähintään 1 kΩ
- Vasteaika
- 30 s, kun RF = 0,5 × Ran (Ran = 10 kΩ) ja Ce = 1 µF (IEC 61557-8); käynnistysviive 0…120 s
- Mittauspiiri
- Mittausjännite ±5 V, mittausvirta enintään 13,4 µA, sisäinen vastus vähintään 372 kΩ, sallittu vieras DC-jännite enintään 1200 V
Yleiskuvaus
ISOMETER isoNAV685-D-B on standardin IEC 61557-8 mukainen eristystason valvontarele, joka valvoo jännitteettömäksi kytkettyjen kuormien ja verkkojen eristysvastusta. Laitetta voi käyttää jännitteettömissä TN-, TT- ja IT-järjestelmissä. Se kytketään valvottavan verkon ja suojamaadoitusjohtimen (PE) väliin ja antaa hälytyksen, kun eristysvastus laskee asetellun vastearvon alle.
Kytkentähaarojen L1, L2 ja L3 eristysvastus mitataan vuorotellen, joten vika voidaan mittaamisen lisäksi kohdistaa haaraan. Merkkivalo ALARM 1 ilmaisee vian haarassa L1 tai L2 ja ALARM 2 haarassa L3. AMPPlus-mittausmenetelmä soveltuu myös verkkoihin, joissa on suoraan kytkettyjä DC-komponentteja ja suuri vuotokapasitanssi, ja laite mukautuu automaattisesti verkon vuotokapasitanssiin. Laitteen voi kytkeä taajuusmuuttajakäyttöön offline-valvontaa varten.
Asetukset tehdään käyttöönottoavustajalla ja valikoista laitteen painikkeilla ja graafisella LC-näytöllä; isoGraph-toiminto näyttää eristysvastuksen kehityksen ajan funktiona. Tapahtumamuistiin tallentuu 1023 hälytysviestiä päivämäärän ja kellonajan kanssa. Mittausarvot voi lukea ja asetukset tehdä Ethernet-liitännän kautta sisäisellä verkkopalvelimella, ja laite liittyy muihin järjestelmiin Modbus TCP- ja BCOM-protokollilla. Kolme digitaalituloa ja kaksi digitaalilähtöä ovat vapaasti ohjelmoitavissa.
Tekniset tiedot
- Tyyppi
- Eristystason valvontarele (ISOMETER) jännitteettömien kuormien ja verkkojen offline-valvontaan
- Valvottava verkko
- Jännitteettömät TN-, TT- ja IT-järjestelmät (offline); sisäisen verkkokytkimen kytkentäkyky AC 0…690 V, DC 0…1000 V (UL-sovelluksissa AC/DC 0…600 V)
- Vastearvot
- Ran1 (hälytys 1) ja Ran2 (hälytys 2), kumpikin 1 kΩ…10 MΩ; hystereesi 25 %, vähintään 1 kΩ
- Vasteaika
- 30 s, kun RF = 0,5 × Ran (Ran = 10 kΩ) ja Ce = 1 µF (IEC 61557-8); käynnistysviive 0…120 s
- Mittauspiiri
- Mittausjännite ±5 V, mittausvirta enintään 13,4 µA, sisäinen vastus vähintään 372 kΩ, sallittu vieras DC-jännite enintään 1200 V
- Verkon vuotokapasitanssi
- Sallittu Ce 150 µF
- Mittausmenetelmä
- AMPPlus; L1-, L2- ja L3-kytkentähaarat mitataan vuorotellen
- Näyttö
- Graafinen LC-näyttö 127 × 127 pikseliä, 40 × 40 mm; näyttöalue 0,1 kΩ…20 MΩ; käyttöepävarmuus ±15 %, vähintään ±1 kΩ
- Hälytysreleet
- Kaksi vaihtokosketinta (11-12-14 ja 21-22-24); lepo- tai työvirtatoiminta; toiminnot: ei käytössä, kytkentävika, hälytys L1, hälytys L2, hälytys L3, laitevika, yhteishälytys
- Koskettimien kuormitettavuus
- AC-13 230 V / 5 A, AC-14 230 V / 3 A, DC-12 24 V / 1 A, 48 V / 1 A, 110 V / 0,2 A, 220 V / 0,1 A; vähimmäiskuorma 1 mA, kun AC/DC vähintään 10 V
- Digitaalitulot
- 3 kpl (I1, I2, I3), active high tai active low; toiminnot: ei käytössä, testi, kuittaus, laitteen deaktivointi
- Digitaalilähdöt
- 2 kpl (Q1, Q2), aktiivinen tai passiivinen; toiminnot: ei käytössä, kytkentävika, hälytys L1, hälytys L2, hälytys L3, laitevika, yhteishälytys
- Tiedonsiirto
- Ethernet (RJ45, 10/100 Mbit/s): verkkopalvelin, Modbus TCP ja BCOM; kaapelin pituus enintään 100 m
- Tapahtumamuisti
- 1023 hälytysviestiä päivämäärän ja kellonajan kanssa; reaaliaikakellon varakäynti kolme päivää
- Syöttöjännite
- AC/DC 24…240 V (toleranssi −30…+15 %), DC tai 50…400 Hz; vaihtoehtoisesti DC 24 V X1-liitännän kautta
- Tehonkulutus
- DC: enintään 12 W. 50/60 Hz: tyypillisesti enintään 12 W / 21 VA. 400 Hz: tyypillisesti enintään 12 W / 45 VA.
- Käyttölämpötila
- −25…+55 °C
- Kotelointiluokka
- IP40 (sisäosat), IP20 (liittimet)
- Asennus
- DIN-kisko (IEC 60715) tai ruuvikiinnitys 3 × M4 kiinnityspidikkeillä; kotelo polykarbonaattia, palavuusluokka V-0
- Liitäntä
- Irrotettavat ruuviliittimet tai jousiliittimet (push-wire); ruuviliittimet 0,2…2,5 mm² (AWG 24-12)
- Mitat (L × K × S)
- 108 × 93 × 110 mm
- Paino
- Alle 390 g
- Standardit
- IEC 61557-8:2014-12, IEC 61557-8:2014/COR1:2016, DIN EN 61557-8 (VDE 0413-8):2015-12; EMC IEC 61326-2-4
- Tuotenumerot
- isoNAV685-D-B (B91067024). Lisävarusteet: ruuviliitinsarja (B91067901) ja kotelotarvikkeet, liitinsuoja ja 2 kiinnityspidikettä (B91067903), kuuluvat toimitukseen; jousiliitinsarja (B91067902)
- Pakkauskoko
- 1
Dokumentit
Videot
Liittyvät tuotteet
Eristystason valvontareleet
Bender IRDH275
ISOMETER IRDH275: eristystason valvontarele maadoittamattomiin AC-, AC/DC- ja DC-verkkoihin (IT-järjestelmät), AC 0…793 V ja DC 0…650 V. Aiempi malli; keskijänniteversio IRDH275BM-7 on edelleen valikoimassa.
Eristystason valvontareleet
Bender iso685W-D-B
Eristystason valvontarele analogialähdöllä, vaativiin olosuhteisiin: tärinän- ja iskunkestävä, −40…+70 °C.
Eristystason valvontareleet

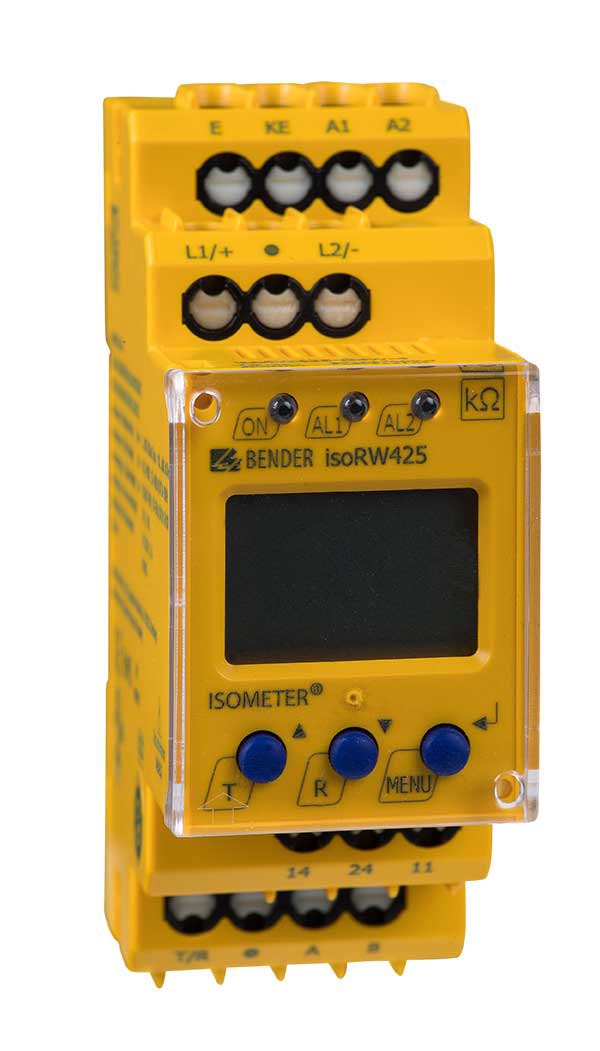

Bender isoRW425-D4W-4
