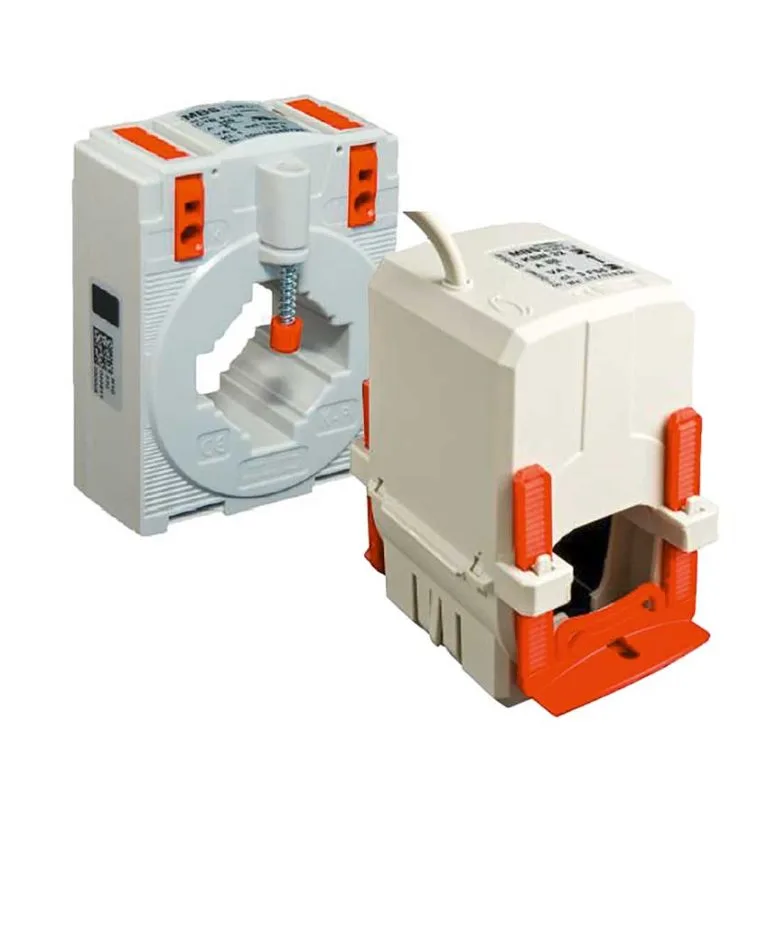

Bender mittausvirtamuuntajat PEM-laitteille
Mittausvirtamuuntajat PEM-sarjan mittalaitteille: läpivientimallit CTB31/CTB41/CTB51 (60…1000 A, luokka 0,5 tai 1) ja avattavat KBR18/KBR32 (50…500 A). Toisiovirta 1 A tai 5 A.
Bender EDS-vikapaikannusjärjestelmän periaatekuva maadoittamattomassa verkossa: ISOMETER iso685-D-P syöttää paikannussignaalin, kaksi EDS440-moduulia lukee lähtöjen virtamuuntajia, EDS195PM-käsimittari paikantaa viimeisen haaran ja Ethernet vie tiedon valvomon tietokoneelle
Bender
Mittausvirtamuuntajat

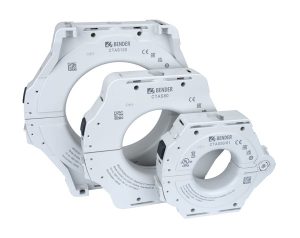

Bender CTAS-sarja
SKU: CTAS
LINETRAXX CTAS-sarja: avattavat summavirtamuuntajat jälkiasennukseen, sisähalkaisija 50, 80 tai 120 mm. CTAS RCM420-, RCMS- ja EDS440-laitteisiin, CTAS…/01 EDS441-eristysvian paikantimiin.
- Tyyppi
- Avattava summavirtamuuntaja AC-virroille
- Arviointilaitteet
- CTAS…: RCM420, RCMS410/425, RCMS460/490, EDS440 (AC- ja DC-järjestelmät). CTAS…/01: EDS441
- Sisähalkaisija
- CTAS50(/01): 50 mm. CTAS80(/01): 80 mm. CTAS120(/01): 120 mm
- Muuntosuhde
- CTAS…: 600/1. CTAS…/01: 8000/1
- Taajuusalue
- CTAS…: 42 Hz…3 kHz
Yleiskuvaus
CTAS-sarjan summavirtamuuntajat ovat avattavia: muuntaja avataan lukituspainikkeella ja asetetaan valvottavien johtimien ympärille, joten ne sopivat helposti jälkiasennukseen olemassa oleviin järjestelmiin ilman johtimien irrottamista. Muuntajat muuttavat AC-virran arvioitavaksi mittaussignaaliksi, ja ne liitetään laitteisiin kaksijohtimisella kaapelilla. Sisähalkaisijoita on kolme: 50, 80 ja 120 mm.
CTAS…-mallit liitetään RCM420-vikavirran valvontareleisiin, RCMS-sarjan vikavirran valvontajärjestelmiin sekä EDS440-eristysvian paikantimiin AC- ja DC-järjestelmissä. CTAS…/01-mallit on tarkoitettu EDS441-eristysvian paikantimiin. IT-järjestelmien eristysvian paikannuksessa muuntaja mittaa PGH-paikannusvirtalähteen tai ISOMETER iso685 -laitteen syöttämää paikannusvirtaa, jonka EDS-paikannin muuttaa arvioitavaksi signaaliksi.
Muuntajan läpi viedään yhdessä kaikki virtajohtimet, mutta ei suojajohdinta eikä suojattuja kaapeleita. Muuntajan sisähalkaisijan on oltava vähintään kaksi kertaa kaapelin halkaisija. CTAS50- ja CTAS80-malleissa on mukana kiinnike ruuvi- ja DIN-kiskoasennukseen; CTAS120 kiinnitetään ruuveilla. Muuntajat on tarkoitettu asennettavaksi keskuksiin tai vastaavasti suojattuihin ympäristöihin.
Tekniset tiedot
- Tyyppi
- Avattava summavirtamuuntaja AC-virroille
- Arviointilaitteet
- CTAS…: RCM420, RCMS410/425, RCMS460/490, EDS440 (AC- ja DC-järjestelmät). CTAS…/01: EDS441
- Sisähalkaisija
- CTAS50(/01): 50 mm. CTAS80(/01): 80 mm. CTAS120(/01): 120 mm
- Muuntosuhde
- CTAS…: 600/1. CTAS…/01: 8000/1
- Taajuusalue
- CTAS…: 42 Hz…3 kHz
- Nimellisvirta
- 50 mm: 85 A (IΔn vähintään 30 mA). 80 mm: 160 A (IΔn vähintään 100 mA). 120 mm: 250 A (IΔn vähintään 300 mA)
- Terminen kestovirta
- Icth 125 A. CTAS…: Ith 2,4 kA / 1 s, Idyn 50 kA / 50 ms. CTAS…/01: Ith 0,36 kA / 1 s, Idyn 0,9 kA / 40 ms (vikavirta)
- Nimellisjännite
- IEC 60664-1: CTAS50(/01) 500 V, CTAS80(/01) ja CTAS120(/01) 630 V; ylijänniteluokka III; 8 kV. IEC 61869-1: 720 V
- Liitäntä
- Ruuviliittimet 0,34…2,5 mm²; kaksijohtiminen kaapeli: yksittäisjohdin vähintään 0,75 mm² enintään 1 m, kierretty enintään 10 m, suojattu vähintään 0,5 mm² enintään 40 m
- Käyttölämpötila
- −25…+70 °C
- Kotelointiluokka
- IP40 (sisäosat), IP20 (liittimet); UL 94 V-0
- Asennus
- CTAS50(/01), CTAS80(/01): ruuvikiinnitys tai DIN-kisko kiinnikkeellä (sisältyy toimitukseen). CTAS120(/01): ruuvikiinnitys. Lisävarusteena asennuskannake
- Avauskertoja
- Enintään 10
- Paino (brutto)
- CTAS50 425 g, CTAS50/01 460 g, CTAS80 875 g, CTAS80/01 950 g, CTAS120 1500 g, CTAS120/01 1550 g
- Tuotenumerot
- CTAS50 (B98110009), CTAS50/01 (B98110012), CTAS80 (B98110010), CTAS80/01 (B98110013), CTAS120 (B98110011), CTAS120/01 (B98110014)
- Lisävarusteet
- Kiinnike (B98110015), asennuskannake (B98110016)
- Pakkauskoko
- 1
