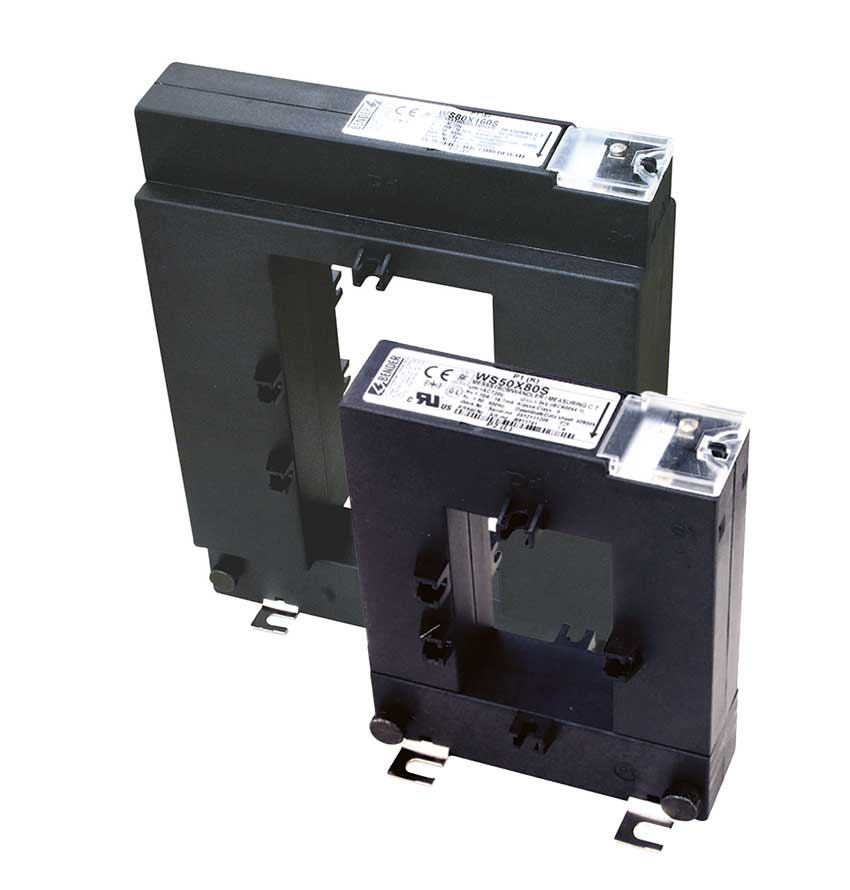

Bender WS50x80S…WS80x160S
SKU: WS50x80S
WS50x80S…WS80x160S: avattavat suorakaiteen muotoiset summavirtamuuntajat vikavirroille 10 mA…100 A. Jälkiasennukseen ilman syötön katkaisua; käyttö RCM- ja RCMS-laitteiden kanssa, etäisyys enintään 40 m.
- Tyyppi
- Avattava, suorakaiteen muotoinen summavirtamuuntaja vikavirran valvontaan
- Yhteensopivat laitteet
- Vikavirran valvontareleet (RCM) ja vikavirran valvontajärjestelmät (RCMS)
- Aukon koko
- WS50x80S 50 × 80 mm, WS80x80S 80 × 80 mm, WS80x120S 80 × 120 mm, WS80x160S 80 × 160 mm
- Vikavirta-alue
- 10 mA…100 A
- Suurin käyttöjännite Um
- AC 720 V
Yleiskuvaus
WS…S-sarjan summavirtamuuntajat ovat avattavia, suorakaiteen muotoisia ja herkkiä mittausmuuntajia, jotka muuntavat 10 mA…100 A vikavirrat vikavirran valvontareleiden (RCM) ja vikavirran valvontajärjestelmien (RCMS) arvioitavaksi signaaliksi. Avattavan rakenteen ansiosta muuntaja voidaan asentaa jälkikäteen olemassa olevaan sähköasennukseen kohteissa, joissa syöttöä ei saa katkaista.
Sarjassa on neljä aukkokokoa: 50 × 80, 80 × 80, 80 × 120 ja 80 × 160 mm. Muuntaja liitetään arviointilaitteeseen kahdella johtimella, ja käytetyn kaapelin mukaan etäisyys voi olla enintään 40 m. Kaikkien jännitteisten johtimien on kuljettava muuntajan läpi, eivätkä ne saa olla suojattuja kaapeleita. Suojamaadoitusjohdinta ei saa koskaan viedä muuntajan läpi.
Tekniset tiedot
- Tyyppi
- Avattava, suorakaiteen muotoinen summavirtamuuntaja vikavirran valvontaan
- Yhteensopivat laitteet
- Vikavirran valvontareleet (RCM) ja vikavirran valvontajärjestelmät (RCMS)
- Aukon koko
- WS50x80S 50 × 80 mm, WS80x80S 80 × 80 mm, WS80x120S 80 × 120 mm, WS80x160S 80 × 160 mm
- Vikavirta-alue
- 10 mA…100 A
- Suurin käyttöjännite Um
- AC 720 V
- Mitoitussysäysjännite
- 3 kV
- Muuntosuhde
- 600/1
- Nimelliskuorma
- 180 Ω; nimellisteho 50 mVA
- Nimellistaajuus
- 50…400 Hz
- Tarkkuusluokka
- 5
- Terminen kestovirta
- Jatkuva 100 A; lyhytaikainen 14 kA / 1 s; dynaaminen 35 kA / 30 ms
- Sisäinen resistanssi
- 5…8 Ω; toisiopiirin ylijännitesuoja P6KE6V8CP
- Liitäntä
- Ruuviliittimet 0,2…4 mm² (jäykkä) / 0,2…2,5 mm² (taipuisa)
- Kaapeli arviointilaitteelle
- Yksittäinen johdin vähintään 0,75 mm² enintään 1 m, kierretty enintään 10 m, suojattu kaapeli vähintään 0,6 mm² enintään 40 m (suositus J-Y(St)Y vähintään 2 × 0,6)
- Käyttölämpötila
- −10…+50 °C
- Kotelointiluokka
- IP40 (sisäosat), IP20 (liittimet)
- Asennus
- Vapaa asennusasento, ruuvikiinnitys M5; UL94 V-0
- Paino
- WS50x80S 900 g, WS80x80S 1 050 g, WS80x120S 1 250 g, WS80x160S 2 550 g
- Standardit ja hyväksynnät
- IEC 60044-1. EAC ja LR kaikilla; UL WS50x80S, WS80x80S ja WS80x120S
- Tuotenumerot
- WS50x80S (B911741), WS80x80S (B911742), WS80x120S (B911743), WS80x160S (B911755)
- Pakkauskoko
- 1
