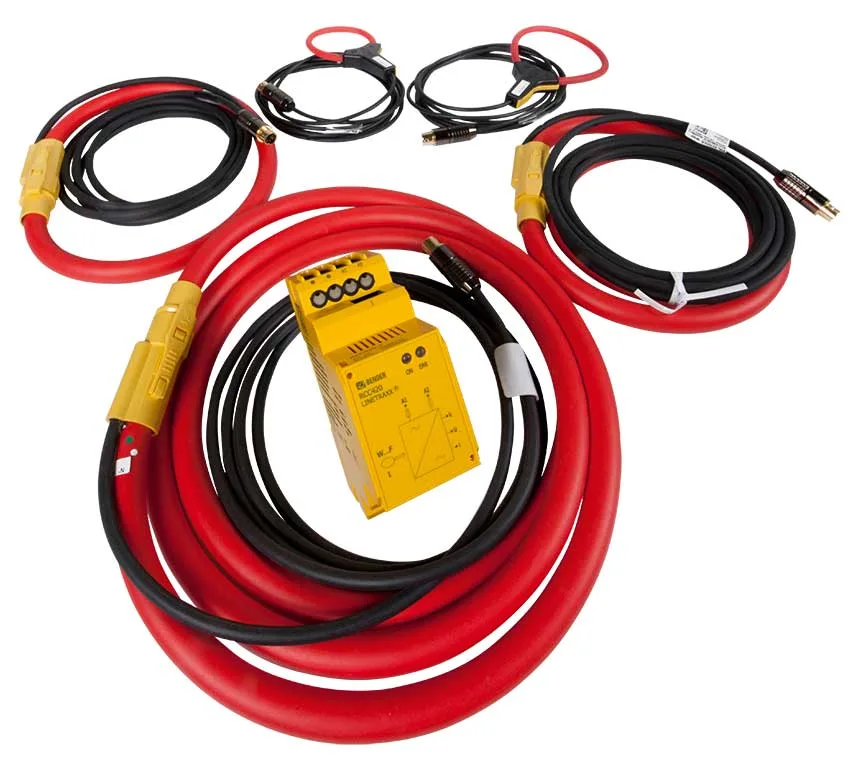

Bender WF-sarja

SKU: WF

LINETRAXX WF…: taipuisat summavirtamuuntajat ja RCC420-signaalimuunnin RCMS460/490-järjestelmiin ja RCM420-D9-releisiin. Mittausalue 100 mA…20 A, pituudet 170…1800 mm.

Tyyppi: Taipuisa summavirtamuuntaja WF… ja signaalimuunnin RCC420
Käyttökohde: RCMS460/490-sarjan vikavirran valvontajärjestelmät ja RCM420-D9-vikavirran valvontareleet
Muuntajan pituus: WF170: 170 mm, WF250: 250 mm, WF500: 500 mm, WF800: 800 mm, WF1200: 1200 mm, WF1800: 1800 mm
Mittausalue: 100 mA…20 A
Muuntosuhde: Analogialähtö U–I 100 mV/A; signaalilähtö k–l 1,67 mA/A (taakka 68 Ω)

Yleiskuvaus

LINETRAXX WF…-sarjan summavirtamuuntajat ovat herkkiä, taipuisia virtamuuntajia, jotka mittaavat AC-virtoja yhdessä RCMS460/490-sarjan vikavirran valvontajärjestelmien tai RCM420-D9-vikavirran valvontareleiden kanssa. Toimitus koostuu taipuisasta WF…-summavirtamuuntajasta ja RCC420-signaalimuuntimesta, joka muuttaa mittauksen käsiteltäväksi signaaliksi. Signaalimuunnin liitetään valvontalaitteeseen kaksijohtimisella kaapelilla.

Taipuisa rakenne vie vähän tilaa, ja muuntaja voidaan asentaa johtimien ympärille irrottamatta niitä. Siksi sarja sopii olemassa olevien asennusten jälkivarusteluun. Muuntajia on kuutta pituutta 170…1800 mm, ja jokaisesta on kaksi syöttöjänniteversiota. RCC420 valvoo summavirtamuuntajan liitäntää ja ilmoittaa oikosulusta tai katkoksesta, ja siinä on analogialähtö (U, I) ulkoisille mittalaitteille.

Käyttökohteita ovat sellaisten kuormien ja järjestelmien vika- ja kuormitusvirtojen valvonta, joita ei voi kytkeä pois, TN-S-järjestelmien EMC-valvonta hajavirtojen ja keskitetyn maadoituspisteen (CEP) ylimääräisten N-PE-yhteyksien varalta sekä suojajohtimien ja potentiaalintasausjohtimien virrattomuuden valvonta.

Tekniset tiedot

Tyyppi: Taipuisa summavirtamuuntaja WF… ja signaalimuunnin RCC420
Käyttökohde: RCMS460/490-sarjan vikavirran valvontajärjestelmät ja RCM420-D9-vikavirran valvontareleet
Muuntajan pituus: WF170: 170 mm, WF250: 250 mm, WF500: 500 mm, WF800: 800 mm, WF1200: 1200 mm, WF1800: 1800 mm
Mittausalue: 100 mA…20 A
Muuntosuhde: Analogialähtö U–I 100 mV/A; signaalilähtö k–l 1,67 mA/A (taakka 68 Ω)
Taajuusalue: 42…2000 Hz
Virrankestoisuus: Terminen kestovirta 1 kA; lyhytaikainen 60 kA / 1 s; dynaaminen 150 kA / 40 ms
Eristys: WF…: nimellinen eristysjännite 1000 V rms tai DC, CAT III (IEC 61010-1, IEC 61010-2-032). RCC420: 250 V (IEC 61010-2-030).
Syöttöjännite (RCC420): -1: DC 9,6…94 V / AC 16…72 V, 42…460 Hz. -2: DC 70…300 V / AC 70…300 V, 42…460 Hz. Tehonkulutus enintään 3 VA.
Liitännän valvonta: WF…-muuntajan oikosulku ja katkos; merkkivalot ON ja ERR
Liitännät: WF… RCC420:een PS/2-pistokkeella, johto 2 m. RCC420: jousiliittimet, 0,2…2,5 mm².
Johto RCC420–RCMS: Yksittäinen johdin vähintään 0,75 mm² 0…1 m, kierretty 0…10 m, suojattu kaapeli vähintään 0,5 mm² 0…40 m (suositus J-Y(St)Y vähintään 2 × 0,8)
Käyttölämpötila: −25…+55 °C
Kotelointiluokka: IP30 (sisäosat ja liittimet)
Asennus: RCC420: DIN-kisko (IEC 60715) tai ruuvikiinnitys 2 × M4 kiinnikkeellä, XM420-kotelo leveys 36 mm; asennusasento vapaa
Paino: RCC420 enintään 160 g; WF170 160 g, WF250 180 g, WF500 200 g, WF800 230 g, WF1200 310 g, WF1800 430 g
Standardit: IEC 61010-1, IEC 61010-2-032, IEC 61010-2-030; EMC IEC 62020
Tuotenumerot, syöttö -1: WF170-1 (B78080201), WF250-1 (B78080203), WF500-1 (B78080205), WF800-1 (B78080207), WF1200-1 (B78080209), WF1800-1 (B78080221)
Tuotenumerot, syöttö -2: WF170-2 (B78080202), WF250-2 (B78080204), WF500-2 (B78080206), WF800-2 (B78080208), WF1200-2 (B78080210), WF1800-2 (B78080222)
Pakkauskoko: 1

Dokumentit

Datalehti (EN) PDF · 401 kt
