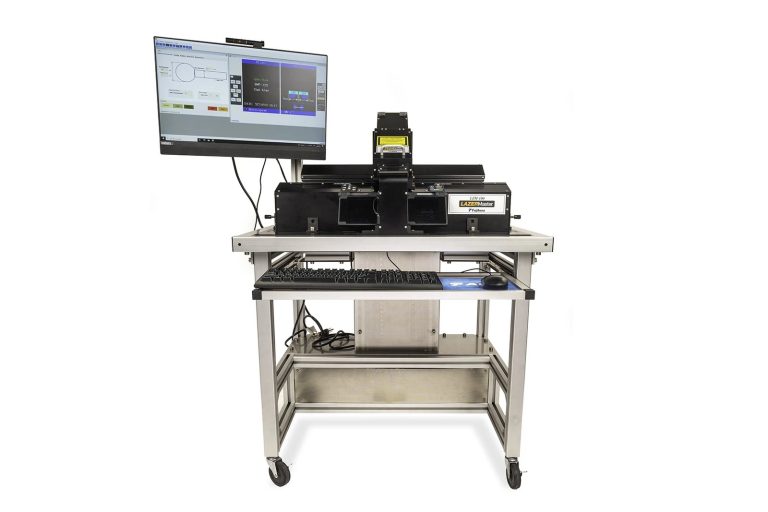

Fujikura LZM-100
Fujikura LAZERMaster LZM-100: CO2-laserilla kuumentava jatkos- ja lasintyöstöjärjestelmä. Kuitu 80–2300 µm, kartionpituus 130 mm, tehon vakavuus 0,5 %.
Fujikura
Speciality fibre splices and fibre handling

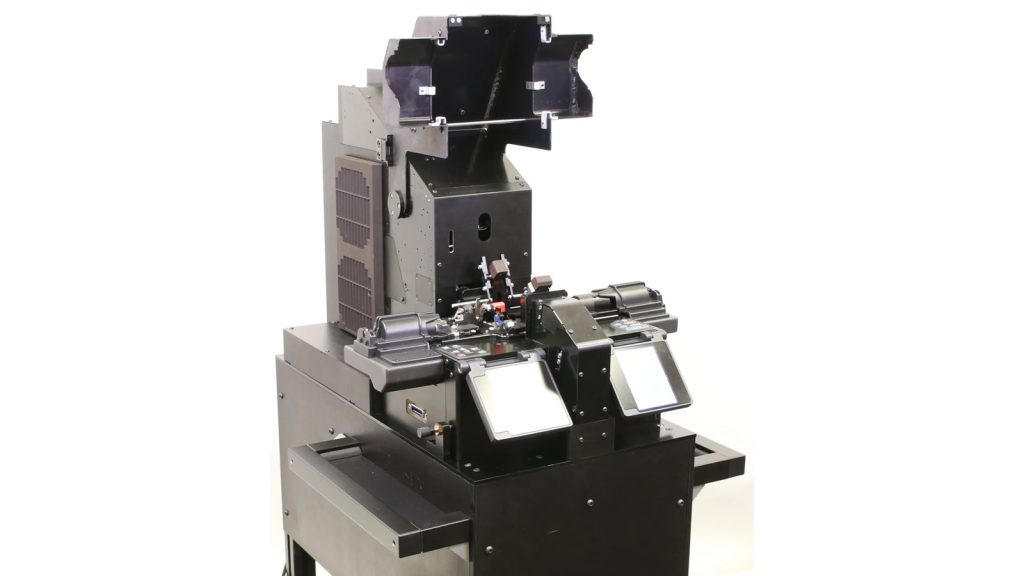

Fujikura LZM-125
SKU: LZM-125
Mfr. code: LZM-125
Fujikura LAZERMaster LZM-125: 30 W CO2-laserilla toimiva jatkos- ja lasintyöstöjärjestelmä. Kuitu 80–2000 µm, päätynäkö vakiona, luokan 1 kotelo.
- Malli
- LAZERMaster LZM-125 -alusta — Fujikura tarjoaa siitä nykyisin versiot LZM-125M+, LZM-125P+ ja LZM-125A+
- Versioiden ero
- A+ lisää päättymättömän theta-kierron ja kuidun ablaation; P+ on suunnattu PM-kuidulle. Tarkistamme tilauksen yhteydessä, mikä versio vastaa tarvettasi.
- Lämmitystapa
- CO2-laser, teho 30 W vakiona
- Miksi laser eikä elektrodit
- Laser ei jätä kuidun pintaan saostumia kuten hehkulanka tai elektrodit — puhdas pinta on edellytys suuritehoisille kuitulasereille
- Laserturvallisuus
- Metallikansi monilukituksella, luokan 1 kotelo, automaattinen suljin ja tehonkatkaisu
Overview
Fujikura LAZERMaster LZM-125: 30 W CO2-laserilla toimiva jatkos- ja lasintyöstöjärjestelmä. Kuitu 80–2000 µm, päätynäkö vakiona, luokan 1 kotelo.
Technical data
- Malli
- LAZERMaster LZM-125 -alusta — Fujikura tarjoaa siitä nykyisin versiot LZM-125M+, LZM-125P+ ja LZM-125A+
- Versioiden ero
- A+ lisää päättymättömän theta-kierron ja kuidun ablaation; P+ on suunnattu PM-kuidulle. Tarkistamme tilauksen yhteydessä, mikä versio vastaa tarvettasi.
- Lämmitystapa
- CO2-laser, teho 30 W vakiona
- Miksi laser eikä elektrodit
- Laser ei jätä kuidun pintaan saostumia kuten hehkulanka tai elektrodit — puhdas pinta on edellytys suuritehoisille kuitulasereille
- Laserturvallisuus
- Metallikansi monilukituksella, luokan 1 kotelo, automaattinen suljin ja tehonkatkaisu
- Säteen hallinta
- Oma takaisinkytketty järjestelmä vakauttaa tehon; moottoroidut peilit säätävät sädepolun automaattisesti
- Liitoshäviö
- 0,02 dB SMF-kuidulla (ITU-T G.652)
- Liitoksen lujuus
- 100 kpsi SMF-kuidulla asianmukaisesti valmistellulla kuidulla
- Kuidun halkaisija
- 80…2000 µm automaattisella PAS-kohdistuksella; suuremmat päätykappaleet käsin
- V-urapuristin
- Portaattomasti 80…2000 µm, puristus paljaasta kuidusta tai päällysteestä halkaistussa V-urassa
- Havainnointi
- PAS, WSI ja WTI sekä päätynäkö — päätynäkö on tässä alustassa vakiona
- Kameran kuva-alue
- 2,3 mm
- Kohdistustarkkuus
- X/Y alle mikrometrin; Z-resoluutio 0,125 µm (teoreettinen)
- Z-liikkeen pituus
- 18 mm kummallakin puolella, pyyhkäisy yhteensä 36 mm
- Kartiointi
- Pituus enintään 32 mm, suhde 10:1 yhdellä vedolla, nopeus 1 mm/s
- Ablaatio (A+)
- Laseria voi käyttää myös katkaisuun, muotoiluun ja moodinpoistoon; pienin pistekoko 30 µm, vakiosäde 4,5 × 2 mm
- Kiertokohdistus (A+)
- 360° päättymätön theta-kierto, kulmaresoluutio 0,1°
- PM-kohdistus
- PAS, IPA (kolme menetelmää), päätynäkö, tehomittarin takaisinkytkentä ja käsikohdistus
- Kuidunpitimet
- Fujikura FSM-100-, FSM-45- ja FSM-40-pitimet; asiakaskohtaiset kiinnikkeet mahdollisia
- Ohjaus
- Sisäinen laiteohjelmisto tai PC; FPS-ohjelmisto toimitetaan mukana, tabletti lisävarusteena
- Liitännät
- USB 2.0 ja GPIB/USB tehomittarin takaisinkytkentään
- Käyttöjännite ja olosuhteet
- 100…240 V AC; käyttö 5…40 °C, varastointi −10…+60 °C
- Package size
- 1
