Blink Marine RacePad
SKU: RacePad
Mfr. code: RacePad
Ohjauspyörään asennettava CAN-näppäinpaneeli kilpa-autoihin: 8 näppäintä RGB-merkkivalorenkailla, 4 painettavaa kiertovalitsinta ja 4 tuloa 5 V:n antureille. CANopen ja J1939, 12…24 V DC.
- Tyyppi
- CAN-näppäinpaneeli ohjauspyörään, 8 näppäintä ja 4 kiertovalitsinta (enkooderi)
- Tuotenumero
- RacePad
- Näppäimet
- 8 näppäintä, vaihdettavat laserkaiverretut symboli-insertit; ohjelmoitavat toiminnot: hetkellinen, vaihtuva (toggle), selaava
- Kiertovalitsimet
- 4 painettavaa kiertovalitsinta; muovinuppi tai kuminuppi symboli-insertillä
- Merkkivalot
- Näppäimissä RGB-merkkivalorengas, kiertovalitsimissa 8 sinistä LEDiä kussakin; kaikki erikseen ohjelmoitavia
Overview

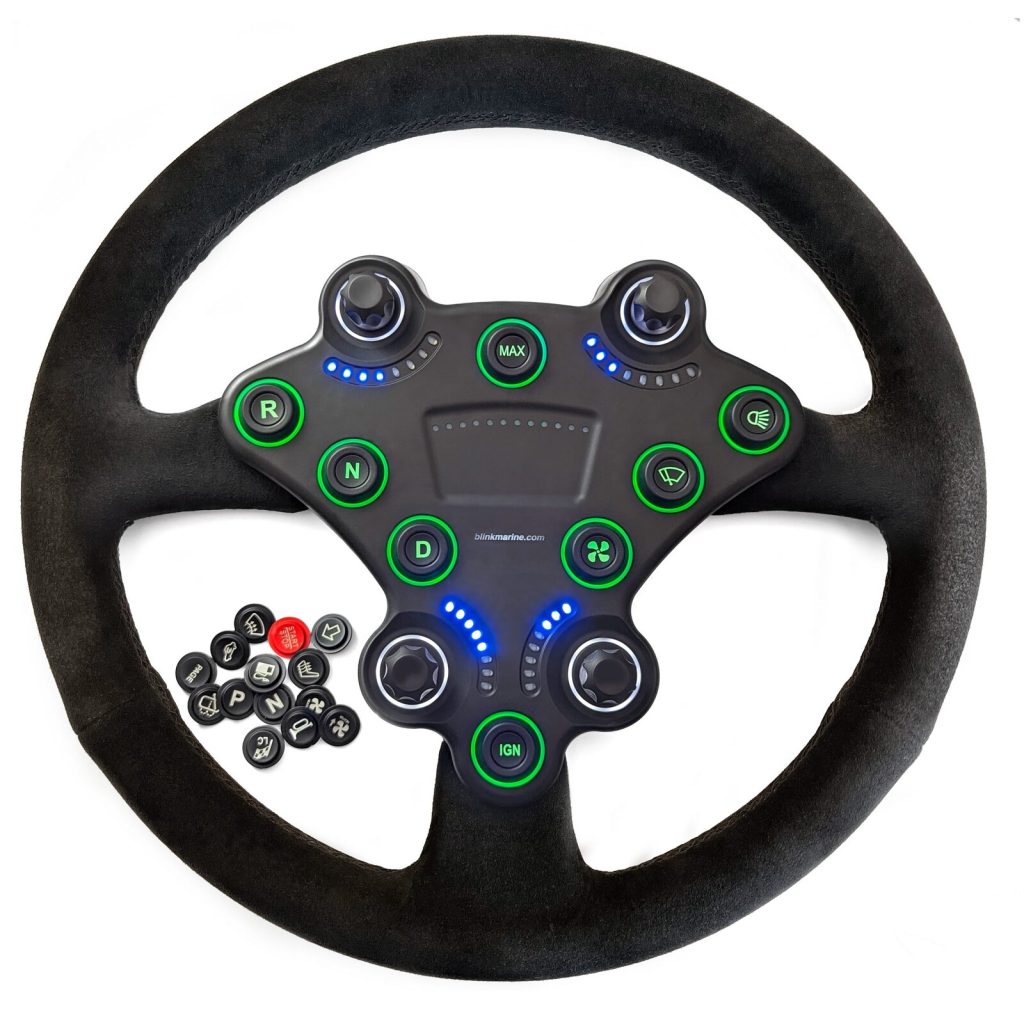

RacePad on Blink Marinen CAN-väylään liitettävä ohjauspyörän näppäinpaneeli kilpa-autoihin. Siinä on neljä painettavaa kiertovalitsinta (enkooderi) ja kahdeksan helposti ulottuvilla olevaa näppäintä, joten sekä ammattilainen että harrastaja voi määrittää ohjaimet oman ajotapansa mukaan. Kiertovalitsimella voi selata ja valita toimintoja irrottamatta otetta nupista.
Jokaisessa näppäimessä on RGB-merkkivalorengas ja jokaisessa kiertovalitsimessa kahdeksan sinistä LED-merkkivaloa; kaikki LEDit ovat erikseen ohjelmoitavissa. Näppäimissä on vaihdettavat symboli-insertit, ja kiertovalitsimen nuppi on saatavana muovisena tai kuminuppina, johon sopii symboli-insertti. Neljän 5 V:n lisätulon kautta paneeliin voi liittää esimerkiksi aktiivisia paine- ja lämpötila-antureita, high side- ja low side -kytkimiä sekä Hall-antureita.
Paneeli tukee CANopen-protokollaa (Device Profile 401d) ja J1939-protokollaa osoitteen varauksineen (J1939 Address Claim). Se lähettää väylälle tapahtumaviestit näppäimen painalluksesta ja vapautuksesta, jaksollisen tilaviestin sekä heartbeat-viestin. Ohjauspyörän sovitin kuuluu toimitukseen, ja koska yleissovitin ei sovi kaikkiin ohjauspyöriin, takakuori ja kiinnityslevy voidaan toteuttaa asiakaskohtaisesti. Vähintään 50 kappaleen tilauksiin paneelin keskelle voidaan lisätä asiakkaan logo.
Technical data
- Tyyppi
- CAN-näppäinpaneeli ohjauspyörään, 8 näppäintä ja 4 kiertovalitsinta (enkooderi)
- Tuotenumero
- RacePad
- Näppäimet
- 8 näppäintä, vaihdettavat laserkaiverretut symboli-insertit; ohjelmoitavat toiminnot: hetkellinen, vaihtuva (toggle), selaava
- Kiertovalitsimet
- 4 painettavaa kiertovalitsinta; muovinuppi tai kuminuppi symboli-insertillä
- Merkkivalot
- Näppäimissä RGB-merkkivalorengas, kiertovalitsimissa 8 sinistä LEDiä kussakin; kaikki erikseen ohjelmoitavia
- Lisätulot
- 4 analogista/digitaalista 5 V:n tuloa (IN0…IN3), anturisyöttö +5 V
- Syöttöjännite
- 12…24 V DC nimellinen (8…32 V DC), napaisuussuojattu
- Lepovirta
- alle 50 mA
- Väylä ja protokollat
- CANopen (Device Profile 401d), J1939 (J1939 Address Claim)
- Väylätoiminnot
- Tapahtumaviestit, jaksollinen tilaviesti, heartbeat-viesti, LED-kuittaus, vaihdettava CAN-osoite
- Liittimet
- Syöttö ja CAN: Deutsch DT04-4P; tulot: Molex 39-01-3069 (A) tai Deutsch DTM04-6P (B)
- Kytkimen kestoikä
- 3 miljoonaa toimintakertaa
- Kiinnitys
- 4 × M5; ohjauspyörän sovitin sisältyy toimitukseen; kaapelin suunta valittavissa

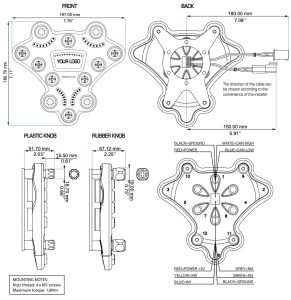

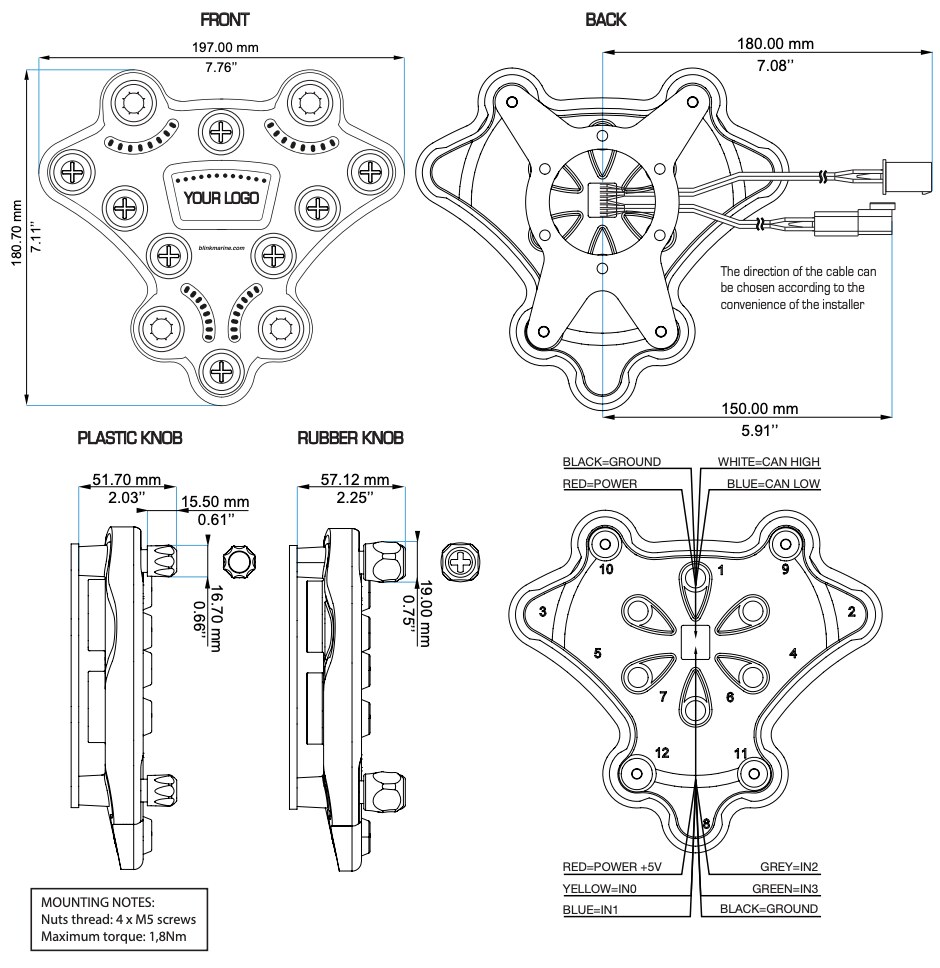

- Dimensions
- 197 × 180,7 mm
- Materiaalit
- Silikonikumi polyuretaanipinnoitteella; piirilevy 1,6 mm FR-4, kaksipuolinen 1 oz kupari
- Kotelointiluokka
- IP54
- Käyttölämpötila
- −40…+70 °C
- Varastointilämpötila
- −40…+85 °C
- Lämpöshokkikestävyys
- −40…+85 °C, ISO 16750-4 taulukko 2
- UV-, suolasumu- ja kemikaalinkestävyys
- UVB 400 h; suolasumu ASTM B117; moottorinpesuaine, isopropyylialkoholi, aurinkovoide, yleispuhdistusaine, suolahappo
- MTBF
- 35 543 h (MIL-HDBK-217, Ground Mobile)
- Weight
- 300 g
- Package size
- 1
Documents
Videos
Related products
CAN bus switches

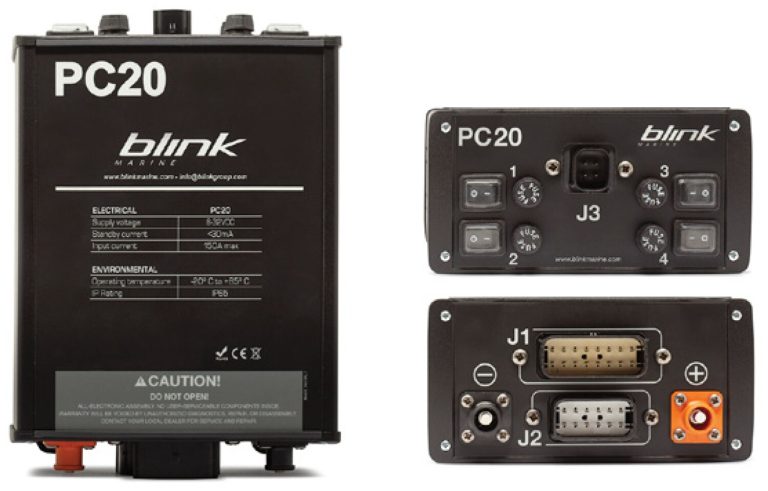

Blink Marine PC20
Puolijohdetekninen tehonjakomoduuli 12 V ja 24 V järjestelmiin: 22 kytkettävää piiriä, 4 H-siltaa, elektroninen ylivirtasuoja jokaisessa lähdössä, syöttövirta enintään 150 A. CAN-orja, RS-485. IP65.
CAN bus switches
Carling Tech CM-Series
Multipleksoitu CAN/LIN-kytkinjärjestelmä: enintään kolme LIN-väylää ja 45 kytkintoimintoa yhdessä järjestelmässä.
CAN bus switches

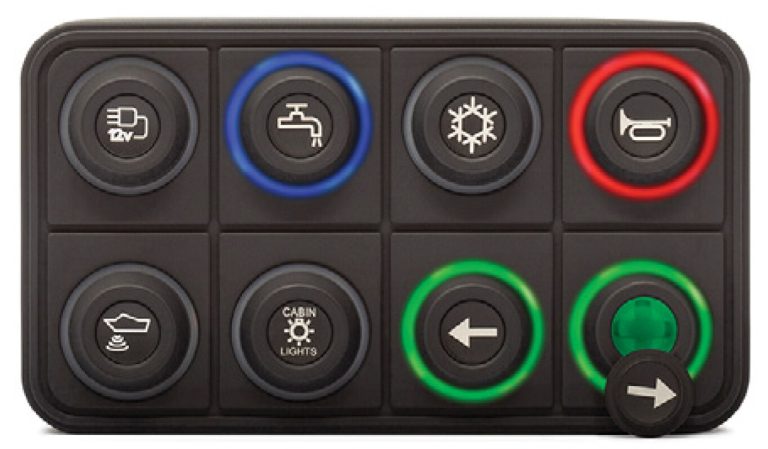

Blink Marine PKP-2400-SI
