CAN bus switches

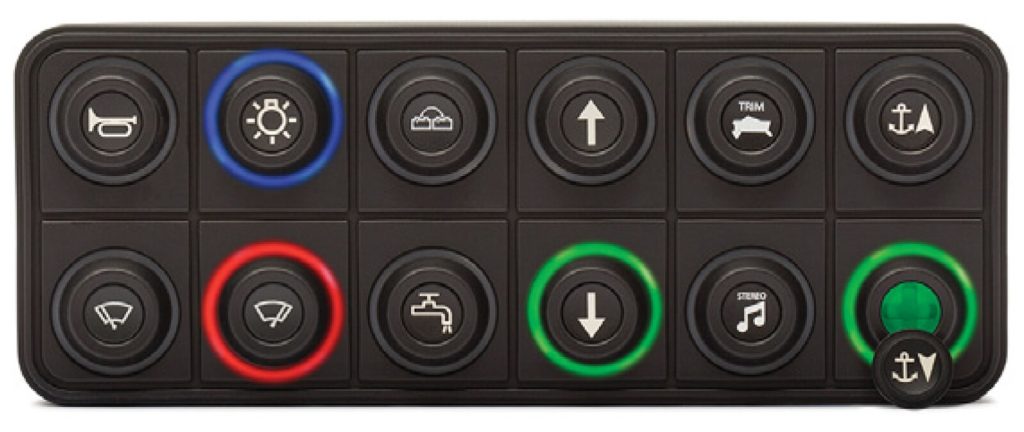

Blink Marine PKP-2600-SI
SKU: PKP-2600-SI
Mfr. code: PKP-2600-SI
Kompakti kahdentoista näppäimen CAN-näppäimistö, jossa vaihdettavat 15 mm:n symboli-insertit ja RGB-merkkivalorenkaat. CANopen ja J1939, syöttöjännite 12…24 V DC, kotelointiluokka IP67/IP69K.
- Tyyppi
- CAN-näppäimistö, 12 näppäintä
- Tuotenumero
- PKP-2600-SI
- Näppäimet
- 12 kpl (2 × 6), vaihdettavat 15 mm:n symboli-insertit
- Merkkivalot
- RGB-merkkivalorenkaat, taustavalaistut lasermerkityt symbolit
- Näppäintoiminnot
- Ohjelmoitavat: hetkellinen, vaihtuva (toggle), selaus; useiden näppäinten yhtäaikainen painallus
Overview
Blink Marine PKP-2600-SI on kompakti CAN-väylään liitettävä CAN-näppäimistö, jossa on kaksitoista näppäintä kahdessa kuuden näppäimen rivissä. Näppäimissä on vaihdettavat 15 mm:n symboli-insertit, taustavalaistut lasermerkityt symbolit ja monivärinen RGB-merkkivalorengas, joten jokaisen näppäimen ulkoasu ja toiminta voidaan määrittää käyttökohteen mukaan. Näppäimet voidaan ohjelmoida esimerkiksi hetkellisiksi, vaihtuviksi (toggle) tai selaaviksi, ja laite tukee useiden näppäinten samanaikaista painamista.
Näppäimistö on pöly- ja vesitiivis (IP67/IP69K), joten sen voi asentaa sekä ohjaamon sisälle että ulos. Se kestää upotuksen 1 metrin syvyyteen enintään tunnin ajan sekä kuuman veden korkeapainepesun. Kumimatto on muotoiltu takapuolelta tiivisteeksi, joka estää nesteiden pääsyn kiinnitysreikiin, ja paineentasausventtiili tasaa lämpötilan vaihteluista aiheutuvat sisäiset paine-erot. UVB-kestävyys on 400 tuntia.
Väylällä näppäimistö tukee CANopen- ja J1939-protokollia. CAN-osoite on vapaasti asetettavissa, ja J1939-osoitteen varauksen (J1939 Address Claim) ansiosta varalaitetta ei tarvitse ohjelmoida etukäteen tiettyyn osoitteeseen. Näppäimistö lähettää painallus- ja vapautustapahtumat, jaksollisen tilasanoman sekä heartbeat-viestin (sydämensykeviesti), joiden lähetystaajuutta voidaan säätää laajalla alueella.
Symmetrisen rakenteen ja näppäinvälin ansiosta useita näppäimistöjä voidaan asentaa vierekkäin, pysty- tai vaakasuuntaan.
Technical data
- Tyyppi
- CAN-näppäimistö, 12 näppäintä
- Tuotenumero
- PKP-2600-SI
- Näppäimet
- 12 kpl (2 × 6), vaihdettavat 15 mm:n symboli-insertit
- Merkkivalot
- RGB-merkkivalorenkaat, taustavalaistut lasermerkityt symbolit
- Näppäintoiminnot
- Ohjelmoitavat: hetkellinen, vaihtuva (toggle), selaus; useiden näppäinten yhtäaikainen painallus
- Syöttöjännite
- 12…24 V DC nimellinen (8…32 V DC), suojattu napaisuuden vaihtumiselta
- Lepovirta
- alle 50 mA
- Väylä ja protokollat
- CANopen (Device Profile 401d), J1939
- Liitin
- Deutsch DT04-4P
- Kytkentäkestävyys
- 3 miljoonaa painallusta
- Kiinnitys

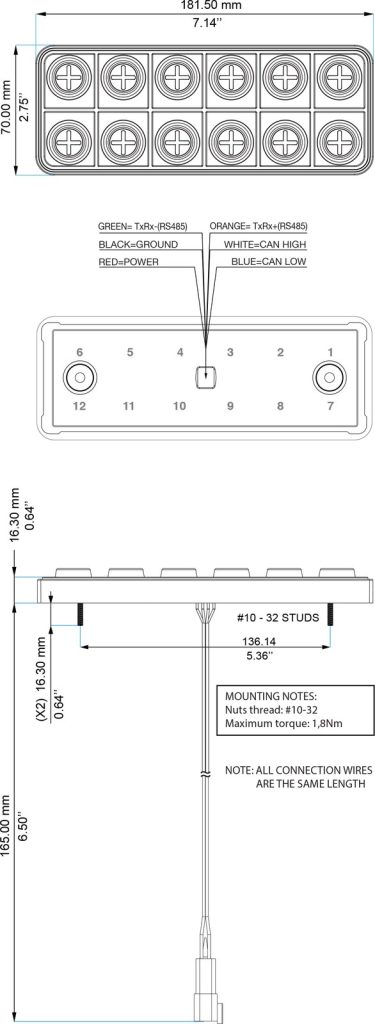

- 2 × #10-32 kiinnityspultit, ruostumaton teräs; pulttiväli 136,0 mm; asennus pysty- tai vaakasuuntaan
- Dimensions
- 181,5 × 70,0 mm
- Material
- Silikonikumi, polyuretaanipinnoite; piirilevy FR-4, 1,6 mm
- Kotelointiluokka
- IP67/IP69K
- Käyttölämpötila
- −40…+70 °C
- Varastointilämpötila
- −40…+85 °C
- Lämpöshokkikestävyys
- −40…+85 °C, ISO 16750-4 taulukko 2
- Isku- ja tärinäkestävyys
- Isku IEC 60068-2-27, 3 akselia X, Y, Z, 50 g, 11 ms; tärinä IEC 60068-2-6, 3 akselia X, Y, Z, 10…150 Hz, 0,15 mm
- UV-kestävyys
- UVB 400 h
- Suolasumukestävyys
- ASTM B117
- Kemikaalinkestävyys
- Moottorinpesuaine, isopropyylialkoholi, aurinkovoide, yleispuhdistusaine, suolahappo
- MTBF
- 204 291 h (MIL-HDBK-217, Ground Mobile)
- Weight
- 230 g (ilman insertteja)
- Package size
- 1
