Blink Marine PKP-2300-SI-MT
SKU: PKP-2300-SI-MT
Mfr. code: PKP-2300-SI-MT
Kompakti CAN-näppäimistö, jossa neljä näppäintä vaihdettavin symboli-inserttein, kaksi painettavaa kiertovalitsinta (enkooderi) ja neljä 5 V:n lisätuloa antureille. CANopen ja J1939, IP67/IP69K.
- Tyyppi
- CAN-näppäimistö, 4 näppäintä ja 2 kiertovalitsinta (enkooderi), 4 lisätuloa
- Tuotenumero
- PKP-2300-SI-MT, versiot P (kiinteä muovinuppi) ja R (kuminuppi PKP-SI-symboli-insertille)
- Näppäimet
- 4 kpl, vaihdettavat symboli-insertit, RGB-merkkivalorengas
- Kiertovalitsimet
- 2 kpl, painettavat, kussakin 16 sinistä merkkivaloa
- Lisätulot
- 4 × 5 V analoginen/digitaalinen tulo (IN0…IN3), 5 V:n anturisyöttö; aktiiviset analogiset anturit, highside/lowside-kytkimet, Hall-anturit
Overview
Blink Marine PKP-2300-SI-MT on kompakti CAN-näppäimistö, jossa on neljä näppäintä vaihdettavin symboli-inserttein sekä kaksi painettavaa kiertovalitsinta (enkooderi). Lisäksi siinä on neljä analogista ja digitaalista 5 V:n tuloa, joiden kautta antureita voidaan liittää suoraan CAN-väylään. Tiivis rakenne säästää kojetaulun tilaa ja tuo samaan laitteeseen sekä painike- että säätötoiminnot.
Kiertovalitsimella voidaan selata ja valita painamalla irrottamatta otetta nupista. Kummassakin kiertovalitsimessa on 16 sinistä merkkivaloa, ja jokaisessa neljässä näppäimessä on RGB-merkkivalorengas; kaikki merkkivalot ovat erikseen ohjelmoitavissa. Malli on saatavana kahtena versiona: P-versiossa kiertovalitsimissa on kiinteä muovinuppi, R-versiossa kuminuppi, johon voidaan asentaa tavallinen PKP-SI-symboli-insertti.
Lisätuloihin voidaan liittää esimerkiksi aktiivisia analogisia paine- ja lämpötila-antureita, kytkimiä (highside/lowside) sekä Hall-antureita. Väylällä näppäimistö tukee CANopen- (Device Profile 401d) ja J1939-protokollia, J1939-osoitteen varausta (J1939 Address Claim), tapahtumapohjaista ja jaksollista tilasanomaa sekä heartbeat-viestiä (sydämensykeviesti).
Kotelointiluokka IP67/IP69K sallii asennuksen vaativiin olosuhteisiin, myös kuuman veden korkeapainepesun kohteisiin. Kumi toimii takapuolelta tiivisteenä kiinnitysreikien ympärillä, ja paineentasausventtiili tasaa lämpötilan vaihteluista aiheutuvat sisäiset paine-erot.
Technical data
- Tyyppi
- CAN-näppäimistö, 4 näppäintä ja 2 kiertovalitsinta (enkooderi), 4 lisätuloa
- Tuotenumero
- PKP-2300-SI-MT, versiot P (kiinteä muovinuppi) ja R (kuminuppi PKP-SI-symboli-insertille)
- Näppäimet
- 4 kpl, vaihdettavat symboli-insertit, RGB-merkkivalorengas
- Kiertovalitsimet
- 2 kpl, painettavat, kussakin 16 sinistä merkkivaloa
- Lisätulot
- 4 × 5 V analoginen/digitaalinen tulo (IN0…IN3), 5 V:n anturisyöttö; aktiiviset analogiset anturit, highside/lowside-kytkimet, Hall-anturit
- Näppäintoiminnot
- Ohjelmoitavat: hetkellinen, vaihtuva (toggle), selaus; useiden näppäinten yhtäaikainen painallus
- Syöttöjännite
- 12…24 V DC nimellinen (8…32 V DC), suojattu napaisuuden vaihtumiselta
- Lepovirta
- alle 50 mA
- Väylä ja protokollat
- CANopen (Device Profile 401d), J1939
- Liittimet
- Väylä ja syöttö Deutsch DT04-4P, tulot Deutsch DTM04-6P
- Kytkentäkestävyys
- 3 miljoonaa painallusta
- Kiinnitys
- 2 × #10-32 kiinnityspultit, ruostumaton teräs, kiristysmomentti enintään 1,8 Nm; asennus pysty- tai vaakasuuntaan
- Dimensions
- 94,5 × 70,3 mm
- Material
- Silikonikumi, polyuretaanipinnoite; piirilevy FR-4, 1,6 mm
- Kotelointiluokka
- IP67/IP69K
- Käyttölämpötila
- −40…+70 °C
- Varastointilämpötila
- −40…+85 °C
- Lämpöshokkikestävyys
- −40…+85 °C, ISO 16750-4 taulukko 2
- Isku- ja tärinäkestävyys
- Isku IEC 60068-2-27, 3 akselia X, Y, Z, 50 g, 11 ms; tärinä IEC 60068-2-6, 3 akselia X, Y, Z, 10…150 Hz, 0,15 mm
- UV-, suolasumu- ja kemikaalinkestävyys
- UVB 400 h; suolasumu ASTM B117; moottorinpesuaine, isopropyylialkoholi, aurinkovoide, yleispuhdistusaine, suolahappo
- MTBF
- 60 832 h (MIL-HDBK-217, Ground Mobile)
- Weight
- 160 g (ilman insertteja)
- Package size
- 1
Documents
Videos
Related products
CAN bus switches
Blink Marine PowerKey 1400
Matala ja kompakti 14-näppäiminen CAN-näppäimistö, RGB-taustavalo ja useita LED-merkkivaloja näppäintä kohden. CANopen ja J1939, syöttöjännite 12…24 V DC, kotelointiluokka IP67/IP69K.
CAN bus switches

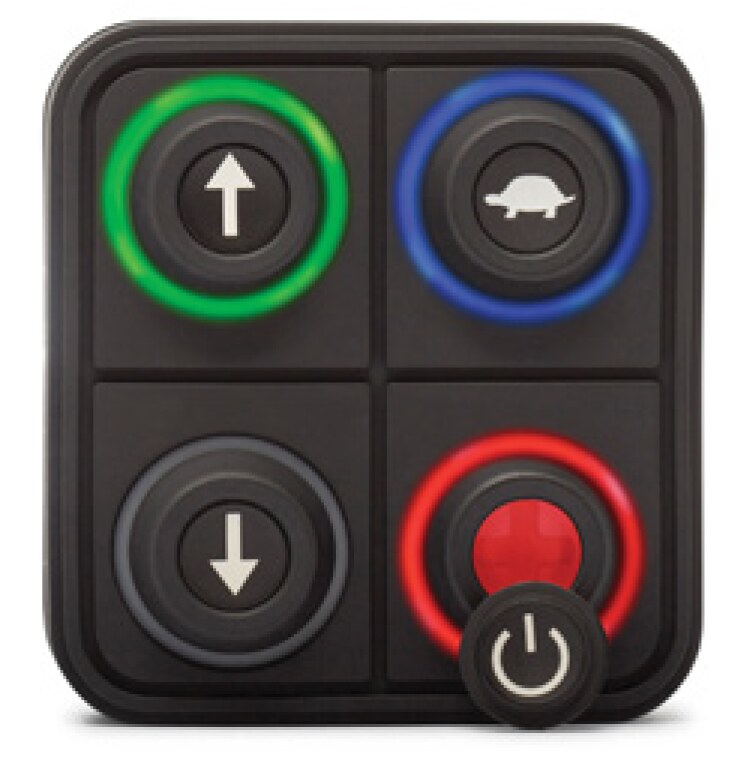

Blink Marine PKP-2200-SI
Kompakti nelinäppäiminen (2 × 2) CAN-näppäimistö vaihdettavilla 15 mm symboli-inserteillä ja RGB-taustavalolla. CANopen ja J1939, IP67/IP69K, 8…32 V DC.
CAN bus switches

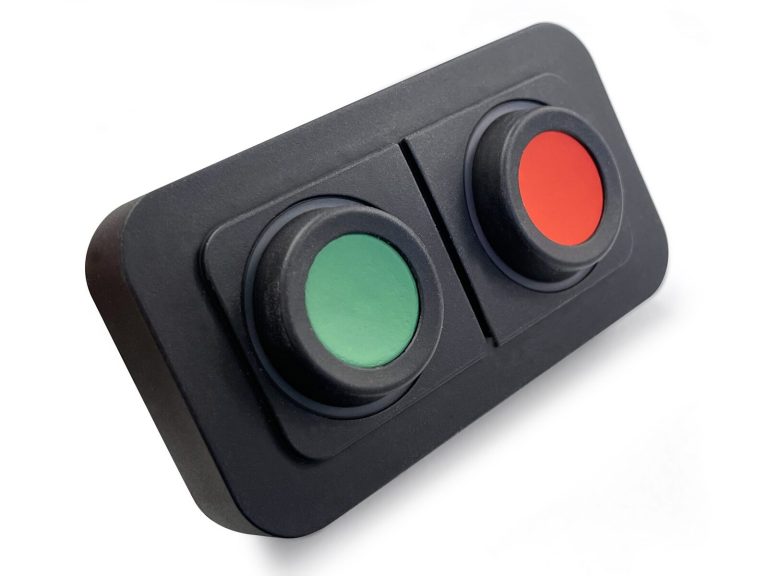

Blink Marine PKP-1200-LI
