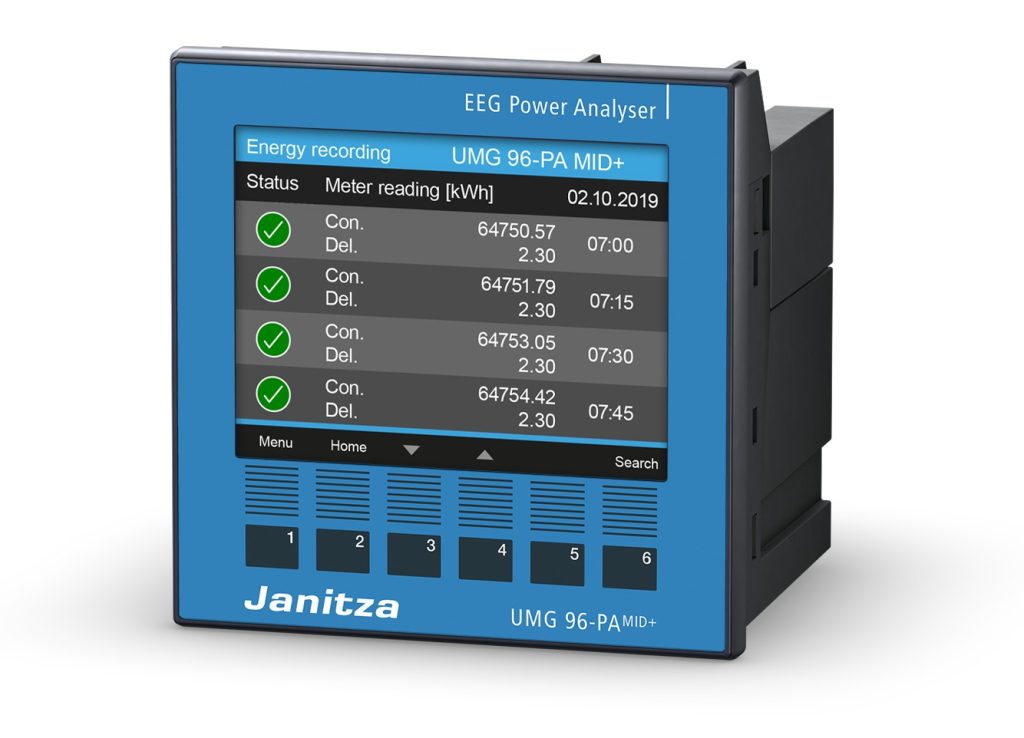

Janitza UMG 96-PA-MID+
SKU: UMG 96-PA-MID+
Valm. koodi: UMG 96-PA-MID+
UMG 96-PA-MID+: MID-sertifioitu energia-analysaattori laskutuskäyttöön. Tarkkuusluokka 0,2S, lukemakierto PTB-A 50.7, 600 V CAT III ja laajennettavissa moduuleilla.
- Malli
- UMG 96-PA-MID+, 230 V apujännitevaihtoehto — Janitzan tuotenumero 5232004
- Tyyppi
- MID-sertifioitu, moduuleilla laajennettava verkkoanalysaattori 96 × 96 mm paneeliin (aukko 92 × 92 mm)
- Käyttökohde
- Laskutuksen perusteena käytettävien energia-arvojen mittaus ja tallennus
- Sertifiointi
- MID-sertifiointi direktiivin 2014/32/EU mukaan, VDE-tarkastettu mittarinlukemakierto PTB-A 50.7 mukaan; päivitettävissä MID-ohjeiden mukaisesti (ohjelmistojen erottelu)
- Tarkkuusluokka
- Luokka 0,2S — virta 0,2 % ja jännite 0,2 %
Yleiskuvaus
UMG 96-PA-MID+: MID-sertifioitu energia-analysaattori laskutuskäyttöön. Tarkkuusluokka 0,2S, lukemakierto PTB-A 50.7, 600 V CAT III ja laajennettavissa moduuleilla.
Tekniset tiedot
- Malli
- UMG 96-PA-MID+, 230 V apujännitevaihtoehto — Janitzan tuotenumero 5232004
- Tyyppi
- MID-sertifioitu, moduuleilla laajennettava verkkoanalysaattori 96 × 96 mm paneeliin (aukko 92 × 92 mm)
- Käyttökohde
- Laskutuksen perusteena käytettävien energia-arvojen mittaus ja tallennus
- Sertifiointi
- MID-sertifiointi direktiivin 2014/32/EU mukaan, VDE-tarkastettu mittarinlukemakierto PTB-A 50.7 mukaan; päivitettävissä MID-ohjeiden mukaisesti (ohjelmistojen erottelu)
- Tarkkuusluokka
- Luokka 0,2S — virta 0,2 % ja jännite 0,2 %
- MID-mittarin tiedot
- Jännitemittaus 3 × 57,7/100 V … 3 × 289/500 V, virtamittaus 0,002…6 A, taajuusalue 45…65 Hz (referenssi 50 Hz), tarkkuusluokka B, S0-pulssivakio 10 000 pulssia/kWh; ympäristöluokat E2 ja M1 (MID 2014/32/EU)
- Jännitemittaus
- Kolmivaihe 4-johdin enintään 417/720 V (±10 %) IEC:n mukaan tai 347/600 V (±10 %) UL:n mukaan, 3-johdin enintään 600 V (±10 %), yksivaihe 2-johdin enintään 480 V (±10 %); mittausalue L-N 0…600 Vrms ja L-L 0…1040 Vrms, impedanssi 3 MΩ/vaihe
- Ylijänniteluokka
- 600 V CAT III ja 300 V CAT IV, syöksyjännitekestoisuus 6 kV; virtamittaus 300 V CAT II, 2,5 kV. Jännitemittauksen suojaus 1…10 A, B-käyrä (IEC- ja UL-hyväksytty)
- Virtamittaus
- Nimellisvirta 5 A, mittausalue 0,005…6 Arms, resoluutio 0,1 mA (näytöllä 0,01 A), 1 s ylikuorma 60 A
- Näytteenotto
- 8,13 kHz; perustaajuus 45…65 Hz, resoluutio 0,01 Hz
- Yliaallot
- Fourier-analyysi 1.…40. yliaaltoon virralle ja jännitteelle; särökerroin THD-U ja THD-I
- Mittausmuisti
- 8 MB — noin 400 000 mittausarvoa, lisäksi kahden vuoden lukemakiertoarvot
- Liitäntä
- RS-485 Modbus RTU/slave 9,6…115,2 kbit/s
- Tulot ja lähdöt
- 3 digitaalituloa (18…28 V DC, laskentataajuus enintään 20 Hz), 3 digitaalilähtöä (puolijohderele, enintään 33 V AC / 40 V DC ja 50 mA, pulssilähtö enintään 50 Hz, vasteaika noin 200 ms) ja 1 analogialähtö 0…20 mA (kuorma enintään 300 Ω, resoluutio 10 bit, päivitysaika 1 s)
- Pätöenergian pulssilähtö
- Digitaalilähtö 1 (liittimet 21/22) antaa pätöenergian mittausarvon, otettu ja annettu
- Laajennus
- Moduulit plug and play -liitännällä: lämpötilamittaus, neljäs virtatulo, kaksi vikavirtatuloa ja Ethernet-liitäntä (Module 96-RCM-E). Peruslaitteen ja moduulien kaikki toiminnot säilyvät, ja moduulit sekä laiteohjelmisto ovat jälkiasennettavissa.
- Mittarit alalaitteina
- Ethernet-moduulin kanssa enintään 30 yksinkertaista MID-energiamittaria alalaitteiksi, esimerkiksi tyyppi B23 312-10J
- Mittausmuuntajat
- 1 A tai 5 A virtamuuntaja, valinnaisesti 100 V jännitemuuntaja. MID-mittaukseen jännitemuuntajilla on käytettävä kalibroituja muuntajia, toisio 3 × 57,7/100 V … 3 × 230/400 V
- Manipuloinnin esto
- Itsenäinen mittausjärjestelmä — suojattua tiedonsiirtoa ei tarvitse rakentaa erikseen, ja ulkoinen tieto on tarkistettavissa näytöltä. Lokikirja kirjaa laillisesti merkitsevien asetusten muutokset, esimerkiksi virtamuuntajan muuntosuhteen. Salasanasuojaus ja riviliitinsuojukset lyijysinetöintiä varten.
- Apujännite
- AC 90…277 V (50/60 Hz) tai DC 90…250 V, 300 V CAT III; kulutus enintään 4,5 VA / 2 W. Sisäinen sulake T1A / 250 V DC / 277 V AC (IEC 60127), ei vaihdettavissa; suositeltu johdonsuoja 6…16 A (B-käyrä), UL-hyväksytty
- Kotelointiluokka
- Etupuoli IP40, tiivisteellä IP54; takapuoli IP20 (EN 60529). Iskunkestävyys IK07 (IEC 62262). Suojausluokka II (IEC 60536 / VDE 0106 osa 1) — suojamaadoitusta ei tarvita
- Käyttölämpötila
- -10…+55 °C, suhteellinen kosteus 0…75 % RH kondensoitumatta, asennusasento vapaa, pakkotuuletusta ei tarvita

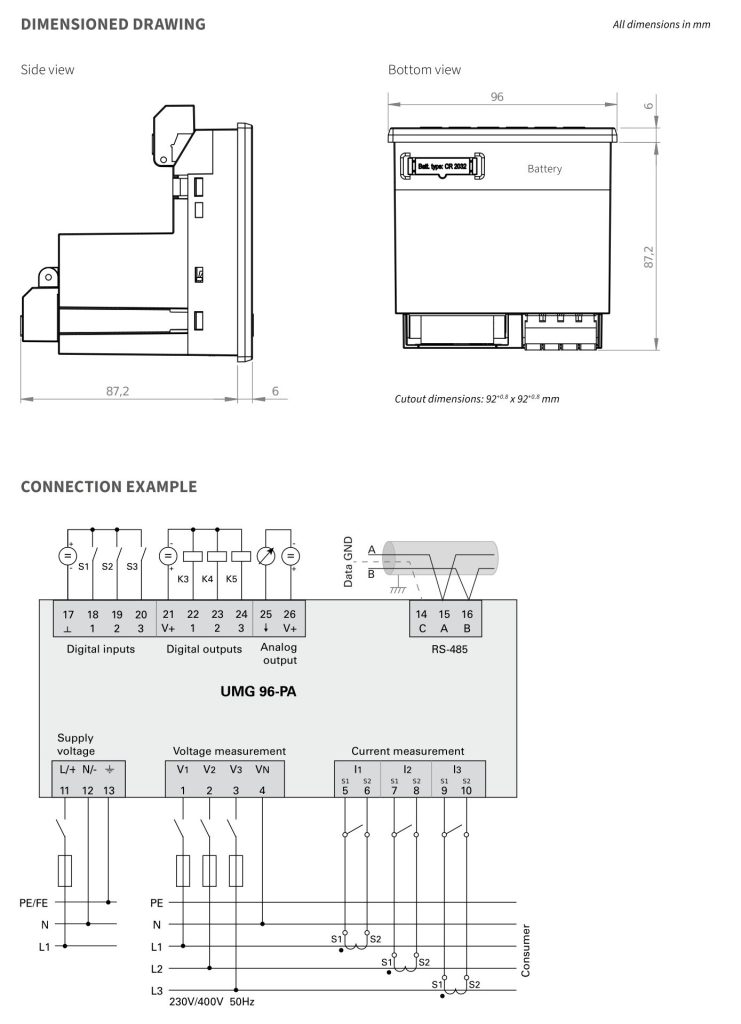

- Mitat
- 96 × 96 mm, syvyys 87,2 mm
- Paristo ja taustavalo
- Litium CR2032, 3 V (UL 1642); taustavalon käyttöikä 40 000 h
- Paino
- Noin 250 g liittimineen
- EEG-maksu
- Standardinmukainen peruste Saksan EEG-maksun palautukseen
