Erikoiskuitujatkokset ja kuidun käsittely

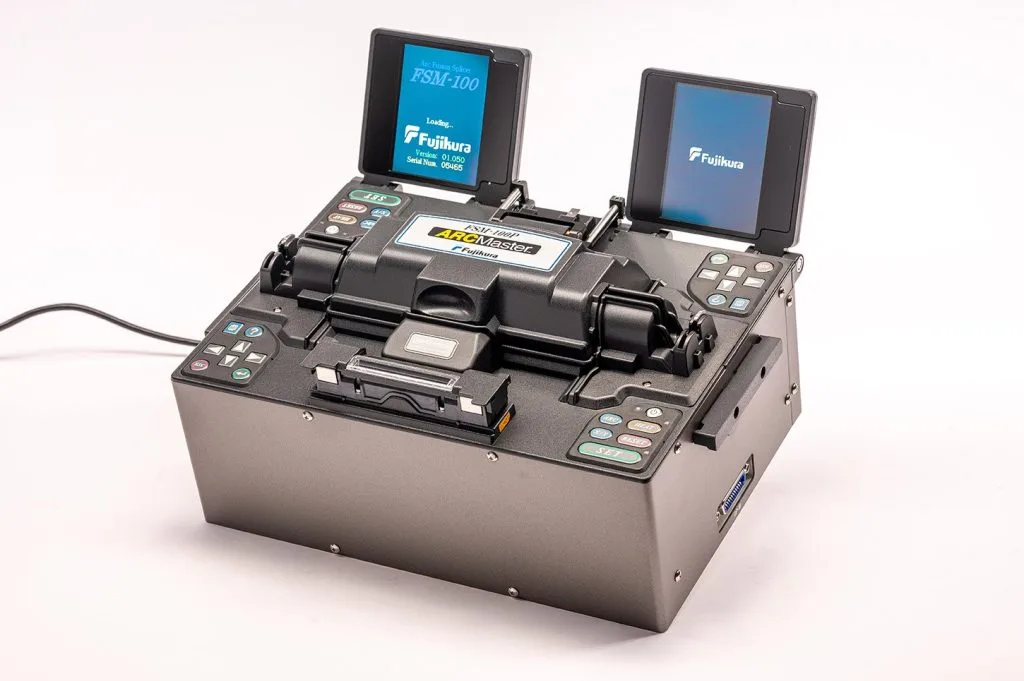

Fujikura FSM-100P
SKU: FSM-100P
Valm. koodi: FSM-100P
Fujikura FSM-100P: polarisaatiota säilyttävän kuidun (PMF) jatkoskone. Pyörivät Z-akselit ja IPA2-kohdistusalgoritmi, ristipuhe −40 dB.
- Malli
- FSM-100P — erikoiskuitujen kaarijatkoskone PM-kuidulle
- Käyttötarkoitus
- Polarisaatiota säilyttävän kuidun liittäminen, jossa kuidut on kohdistettava myös kiertokulman suhteen
- Pyörivät Z-akselit
- Mahdollistavat PM-kuidun kiertokohdistuksen
- Kohdistusalgoritmi
- IPA2 — mukaan lukien kahdeksankulmainen kuitu, elliptinen ydin ja monisydänkuitu
- Kuoren halkaisija
- ø 60…500 µm
Yleiskuvaus
Fujikura FSM-100P: polarisaatiota säilyttävän kuidun (PMF) jatkoskone. Pyörivät Z-akselit ja IPA2-kohdistusalgoritmi, ristipuhe −40 dB.
Tekniset tiedot
- Malli
- FSM-100P — erikoiskuitujen kaarijatkoskone PM-kuidulle
- Käyttötarkoitus
- Polarisaatiota säilyttävän kuidun liittäminen, jossa kuidut on kohdistettava myös kiertokulman suhteen
- Pyörivät Z-akselit
- Mahdollistavat PM-kuidun kiertokohdistuksen
- Kohdistusalgoritmi
- IPA2 — mukaan lukien kahdeksankulmainen kuitu, elliptinen ydin ja monisydänkuitu
- Kuoren halkaisija
- ø 60…500 µm
- Päällysteen halkaisija
- ø 100…2000 µm
- Leikkauspituus
- Lasipuristin 8…10 mm (vakio 9 mm), päällystepuristin 3…5 mm (vakio 4 mm)
- Liitoshäviö PM-kuidulla
- 0,06 dB
- Liitosaika
- 15 s (SMF/MMF), 25 s (NZDSF/LDF), 35…50 s (PANDA PM), 90…300 s (PM AUTO)
- Polarisaatioristipuhe
- −40 dB / 0,6° (PANDA PM), −32 dB / 1,4° (PM AUTO)
- Kuidun muotoilu
- Fibre Processing Software (FPS)
- Holkin lämmitysaika
- 30 s (FP-03 40 mm), 35 s (FP-03 60 mm), 55 s (FPS01-mikroholkki)
- Elektrodiväli ja -siirtymä
- Väli 1…3 mm, siirtymä −0,3…+0,1 mm, molemmat säädettäviä
- Mitat ja paino
- 311 × 232 × 160 mm, 7,5 kg
- Virtalähde
- Verkkolaite ADC-15, 100…240 V AC (50/60 Hz)
- Kuitutyypit
- SMF (ITU-T G.652), NZDSF (ITU-T G.655), MMF (ITU-T G.651), EDF, DCF ja muut erikoiskuidut sekä perinteinen suuriytiminen silikakuitu (LDF)
- Liitoshäviö
- 0,03 dB (SMF), 0,05 dB (NZDSF/LDF), 0,02 dB (MMF)
- Heijastusvaimennus
- Yli 60 dB
- Elektrodin kesto
- 2 500 valokaarta SMF-liitoksissa 1 mm:n elektrodivälillä
- Vetolujuustesti
- 1,96…2,45 N
- Suurennus
- 58…300 (säädettävä)
- Pyyhkäisyalue
- ±5 mm valokaaren keskipisteestä
- Liitostilat
- 300 tilaa: Standard, Manual, Power Meter ja Attenuation
- Lämmitystilat
- 100
- Näyttö
- Kaksi 4,1 tuuman värinäyttöä
- Käyttöolosuhteet
- 0…+40 °C, 0…95 % RH; varastointi −40…+80 °C
- Liitännät
- USB 2.0 (Mini-B) PC-yhteyteen, IEEE-488 24-napainen tehomittarin takaisinkytkennälle ja Mini-DIN ulkoiselle laitteelle (HJS-02)
- Pakkauskoko
- 1
