Fujikura LZM-100
SKU: LZM-100
Valm. koodi: LZM-100

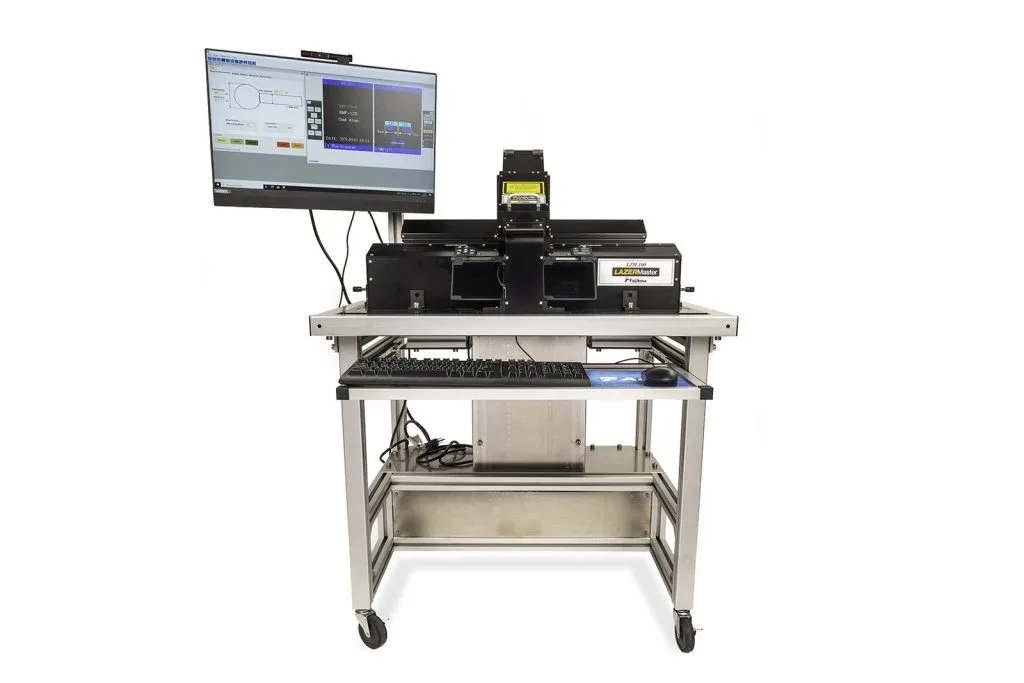

Fujikura LAZERMaster LZM-100: CO2-laserilla kuumentava jatkos- ja lasintyöstöjärjestelmä. Kuitu 80–2300 µm, kartionpituus 130 mm, tehon vakavuus 0,5 %.
- Malli
- LAZERMaster LZM-100 — laserjatkoskone ja lasintyöstöjärjestelmä
- Lämmitystapa
- CO2-laser
- Miksi laser eikä elektrodit
- Laser ei jätä kuidun pintaan saostumia kuten hehkulanka tai elektrodit, eikä elektrodeja tarvitse huoltaa. Puhdas pinta on edellytys suuritehoisille kuitulasereille ja tehonsiirrolle.
- Tehon vakavuus
- Patenttihaettu suljetun silmukan stabilointi pitää laserin tehon 0,5 %:n sisällä — tavallisen CO2-laserin vaihtelu on noin ±5 %, mikä näkyy epätasaisina liitoksina ja aaltoilevana kartioprofiilina
- Laserturvallisuus
- Metallikansi lukituksella, luokan 1 kotelo, automaattinen suojasuljin ja tehonkatkaisu, kolminkertainen varmistus
Yleiskuvaus
Fujikura LAZERMaster LZM-100: CO2-laserilla kuumentava jatkos- ja lasintyöstöjärjestelmä. Kuitu 80–2300 µm, kartionpituus 130 mm, tehon vakavuus 0,5 %.
Tekniset tiedot
- Malli
- LAZERMaster LZM-100 — laserjatkoskone ja lasintyöstöjärjestelmä
- Lämmitystapa
- CO2-laser
- Miksi laser eikä elektrodit
- Laser ei jätä kuidun pintaan saostumia kuten hehkulanka tai elektrodit, eikä elektrodeja tarvitse huoltaa. Puhdas pinta on edellytys suuritehoisille kuitulasereille ja tehonsiirrolle.
- Tehon vakavuus
- Patenttihaettu suljetun silmukan stabilointi pitää laserin tehon 0,5 %:n sisällä — tavallisen CO2-laserin vaihtelu on noin ±5 %, mikä näkyy epätasaisina liitoksina ja aaltoilevana kartioprofiilina
- Laserturvallisuus
- Metallikansi lukituksella, luokan 1 kotelo, automaattinen suojasuljin ja tehonkatkaisu, kolminkertainen varmistus
- Lasersäde
- Kaksi jaettua sädettä tasaiseen kuumennukseen; säteen koko ja muoto räätälöitävissä
- Liitoshäviö
- 0,02 dB SMF-kuidulla (ITU-T G.652)
- Liitoksen lujuus
- Yli 400 kpsi SMF-kuidulla asianmukaisesti valmistellulla kuidulla
- Kuidun halkaisija
- 80…2300 µm automaattisella PAS-kohdistuksella; suuremmat käsin tai tehomittarin takaisinkytkennällä
- V-urapuristin
- Portaattomasti 80…2300 µm, puristus paljaasta kuidusta tai päällysteestä; patentoitu halkaistu V-ura
- Havainnointi
- PAS (sivulta kuvaava profiilikohdistus), WSI ja WTI (kuuman liitoksen ja kartion kuva), päätynäkö lisävarusteena
- Kameran kuva-alue
- 2,7 mm
- Kohdistustarkkuus
- X/Y 0,1 µm; Z-liikkeen resoluutio 0,125 µm (teoreettinen)
- Z-liikkeen pituus
- 150 mm kummallakin puolella
- Kartiointi
- Pituus enintään 130 mm, suhde 10:1 yhdellä vedolla, nopeus 1 mm/s — kaksisuuntainen tai monivetoinen kartiointi kasvattaa suhdetta
- Sovellukset
- Kartiot, pallolinssit, yhdistimet, MFA, TEC, lasin muotoilu ja jatkaminen
- PM-kohdistus
- PAS, IPA (kolme menetelmää), päätynäkö ja tehomittarin takaisinkytkentä; theta-kiertomoottorit lisävarusteena
- Kuidunpitimet
- Fujikura FSM-100-, FSM-45- ja FSM-40-pitimet; asiakaskohtaiset kiinnikkeet mahdollisia
- Ohjaus
- Sisäinen laiteohjelmisto tai PC; SpliceLab-ohjelmisto sisältyy, täysi komentokanta PC-ohjaukseen
- Liitännät
- USB 2.0; GPIB lisävarusteena tehomittarin takaisinkytkentään
- Käyttöjännite
- 100…240 V AC
- Pakkauskoko
- 1
