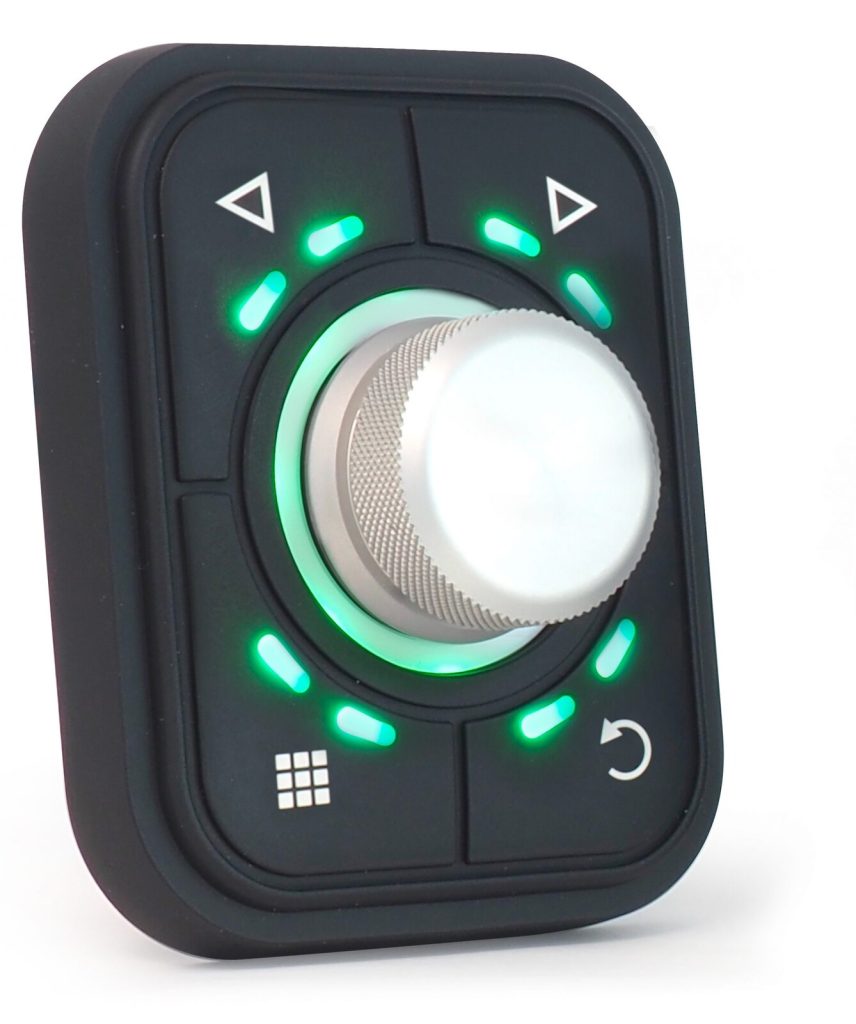

Blink Marine PWTR4
SKU: PWTR4
Valm. koodi: PWTR4
CAN-näppäimistö, jossa neljä pikanäppäintä ja painettava kiertovalitsin (enkooderi) alumiininupilla; PWTR4-J-mallissa nuppi toimii myös ohjaussauvana. CANopen ja J1939, 12…24 V DC, IP67/IP69K.
- Tyyppi
- CAN-näppäimistö, 4 näppäintä ja painettava kiertovalitsin (enkooderi)
- Mallit
- PWTR4 (ilman ohjaussauvaa), PWTR4-J (ohjaussauvatoiminnolla)
- Näppäimet
- 4 pikavalintanäppäintä, taustavalaistut symbolit; ohjelmoitavat toiminnot: hetkellinen, vaihtuva (toggle), selaava
- Kiertovalitsin
- Painettava, 20 askelta/kierros, uritettu alumiininuppi Ø 34 mm
- Ohjaussauva (PWTR4-J)
- Käyttövoima 5,5 ± 3,5 N (560 ± 350 gf), suurin kallistuskulma 6°, kestoikä vähintään 500 000 jaksoa
Yleiskuvaus
PWTR4 on CAN-väylään liitettävä näppäimistö, jossa on neljä pikavalintanäppäintä ja painettava kiertovalitsin (enkooderi). Yhdistelmällä ohjataan esimerkiksi aluksen tai ajoneuvon näyttöjä tarkasti ja vaivattomasti: valikkoja voi selata ja kohteita valita irrottamatta otetta nupista. Kiertovalitsin on saatavana myös ohjaussauvatoiminnolla (PWTR4-J).
Alumiininupin uritetut sivut antavat tukevan otteen kaikissa olosuhteissa. Jokainen valopiste koostuu kolmesta eri värisestä LEDistä (RGB), joten kunkin valopisteen väriä ja kirkkautta voi säätää erikseen; myös taustavalon värin voi määrittää. Kumiosan symbolit, näppäinten LED-värit ja taustavalo voidaan räätälöidä, ja nuppiin on saatavana anodisoituja värivaihtoehtoja, asiakaskohtainen muoto ja oma logo. Näppäimistö asennetaan joko upotettuna tai pinta-asennuksena, pysty- tai vaakasuuntaan.
PWTR4 tukee CANopen-protokollaa (Device Profile 401d) ja J1939-protokollaa osoitteen varauksineen (J1939 Address Claim). Tapahtumaviestin voi laukaista näppäimen painallus tai vapautus, kiertovalitsimen kierto tai ohjaussauvan liike, ja jaksollinen tilaviesti kertoo näppäinten, kiertovalitsimen ja ohjaussauvan tilan. Painetasausventtiili vähentää lämpötilanvaihteluiden aiheuttamia rasituksia, ja kumiosan takapuoli tiivistää kiinnitysreiät.
Tekniset tiedot
- Tyyppi
- CAN-näppäimistö, 4 näppäintä ja painettava kiertovalitsin (enkooderi)
- Mallit
- PWTR4 (ilman ohjaussauvaa), PWTR4-J (ohjaussauvatoiminnolla)
- Näppäimet
- 4 pikavalintanäppäintä, taustavalaistut symbolit; ohjelmoitavat toiminnot: hetkellinen, vaihtuva (toggle), selaava
- Kiertovalitsin
- Painettava, 20 askelta/kierros, uritettu alumiininuppi Ø 34 mm
- Ohjaussauva (PWTR4-J)
- Käyttövoima 5,5 ± 3,5 N (560 ± 350 gf), suurin kallistuskulma 6°, kestoikä vähintään 500 000 jaksoa
- Merkkivalot
- RGB-LED-merkkivalot ja monivärinen taustavalo, väri ja kirkkaus säädettävissä
- Syöttöjännite
- 12…24 V DC nimellinen (8…32 V DC), napaisuussuojattu
- Lepovirta
- alle 50 mA
- Väylä ja protokollat
- CANopen (Device Profile 401d), J1939 (J1939 Address Claim)
- Väylätoiminnot
- Tapahtumaviestit, jaksollinen tilaviesti, heartbeat-viesti, LED-kuittaus, vaihdettava CAN-osoite
- Liitin
- Deutsch DT04-4P (1 CAN L, 2 CAN H, 3 akun miinus, 4 Vbatt 12…24 V)
- Kestoikä
- Näppäimet 3 miljoonaa toimintakertaa; enkooderin painike ja kierto kumpikin vähintään 1 miljoona toimintakertaa
- Kiinnitys
- Upotus- tai pinta-asennus; 2 × #10-32 ruostumattomat teräksiset kiinnityspultit, kiristysmomentti enintään 1,8 Nm

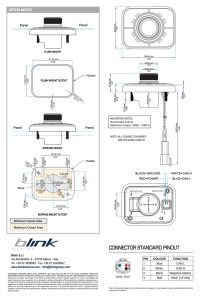

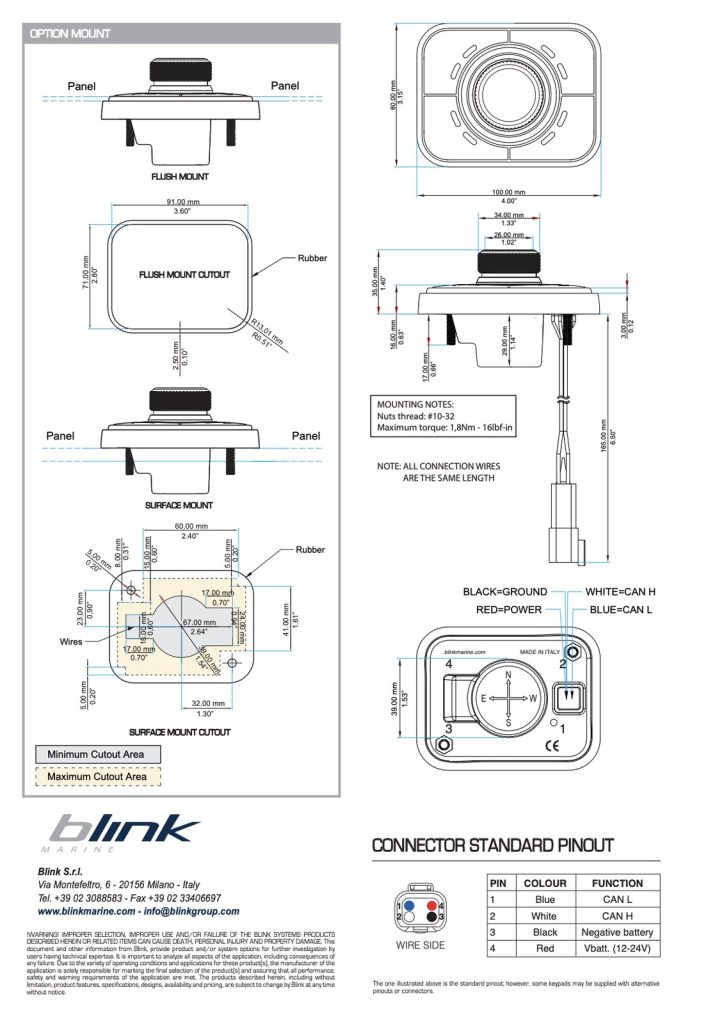

- Mitat
- 100 × 80 mm, korkeus paneelin pinnasta 35 mm; upotusasennuksen aukko 91 × 71 mm
- Materiaalit
- Silikonikumi polyuretaanipinnoitteella; alumiininuppi; piirilevy 1,6 mm FR-4, kaksipuolinen 1 oz kupari
- Kotelointiluokka
- IP67/IP69K
- Käyttölämpötila
- −40…+70 °C
- Varastointilämpötila
- −40…+85 °C
- Lämpöshokkikestävyys
- −40…+85 °C, ISO 16750-4 taulukko 2
- Iskun- ja tärinänkesto
- Isku IEC 60068-2-27, 3 akselia, 50 g, 11 ms; tärinä IEC 60068-2-6, 3 akselia, 10…150 Hz, 0,15 mm
- UV-, suolasumu- ja kemikaalinkestävyys
- UVB 400 h; suolasumu ASTM B117; moottorinpesuaine, isopropyylialkoholi, aurinkovoide, yleispuhdistusaine, suolahappo
- MTBF
- 126 756 h (MIL-HDBK-217, Ground Mobile)
- Paino
- PWTR4 190 g, PWTR4-J 200 g
- Pakkauskoko
- 1
