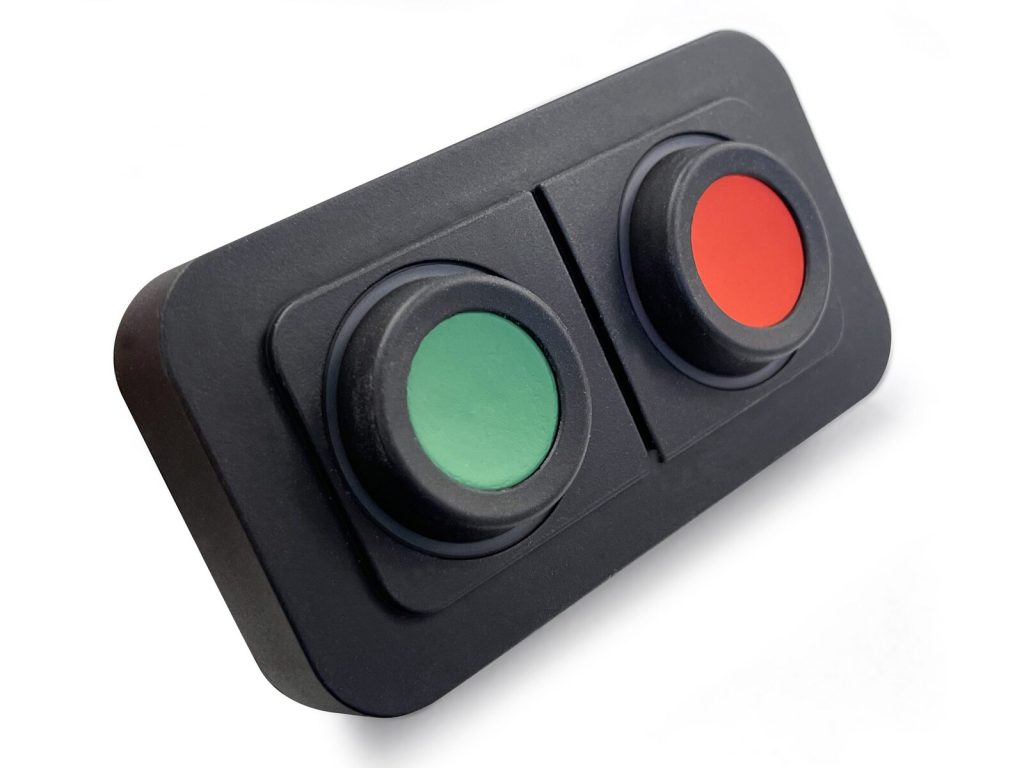

Blink Marine PKP-1200-LI
SKU: PKP-1200-LI
Valm. koodi: PKP-1200-LI
Kompakti kaksinäppäiminen CAN-näppäimistö vaihdettavilla 24 mm symboli-inserteillä ja RGB-taustavalolla. CANopen ja J1939, IP67/IP69K, 8…32 V DC.
- Tyyppi
- CAN-näppäimistö, 2 näppäintä, vaihdettavat 24 mm symboli-insertit
- Syöttöjännite
- 12/24 V DC nimellinen (8…32 V DC)
- Lepovirta
- alle 50 mA
- Väylä ja protokollat
- CANopen (Device Profile 401d), J1939 (J1939 Address Claim)
- Merkkivalot
- RGB-taustavalaistut symbolit, moniväriset merkkivalorenkaat
Yleiskuvaus
PKP-1200-LI on kompakti CAN-näppäimistö, jossa on kaksi näppäintä ja vaihdettavat 24 mm:n symboli-insertit. Se tukee CANopen- (Device Profile 401d) ja J1939-protokollia. Näppäimistö on vesi- ja pölytiivis, ja sen voi asentaa ohjaamon sisä- tai ulkopuolelle.
Näppäimistö lähettää väylälle tapahtumaviestin jokaisesta painalluksesta ja vapautuksesta, jaksollisen tilaviestin kunkin näppäimen tilasta sekä heartbeat-viestin (sydämensykeviesti); viestien lähetystiheys on säädettävissä. CAN-osoitteen voi vaihtaa vapaasti, ja J1939 Address Claim -toiminnolla varalaite voi ilmoittautua väylälle ja ottaa uuden osoitteen ilman ohjelmointityökalua. Näppäimet toimivat toisistaan riippumatta, joten myös useamman näppäimen yhtäaikaiset painallukset tunnistetaan.
RGB-taustavalaistut, laserkaiverretut symbolit ja moniväriset merkkivalorenkaat mahdollistavat kunkin näppäimen yksilöllisen merkinnän, ja symboli-insertit vaihdetaan yksitellen. Toimintatapa (hetkellinen, vaihtuva (toggle), selaava) ja LEDien tilat ovat ohjelmoitavissa.
Kotelointiluokka on IP67/IP69K. Painetasausventtiili tasaa lämpötilanvaihteluiden aiheuttamat sisäiset paine-erot, ja takapuolelle muotoiltu kumi tiivistää kiinnitysreiät. Symmetrisen muotoilun ja näppäinvälin ansiosta useita näppäimistöjä voi asentaa vierekkäin, upotettuna tai pinta-asennuksena, pysty- tai vaaka-asentoon.
Tekniset tiedot
- Tyyppi
- CAN-näppäimistö, 2 näppäintä, vaihdettavat 24 mm symboli-insertit
- Syöttöjännite
- 12/24 V DC nimellinen (8…32 V DC)
- Lepovirta
- alle 50 mA
- Väylä ja protokollat
- CANopen (Device Profile 401d), J1939 (J1939 Address Claim)
- Merkkivalot
- RGB-taustavalaistut symbolit, moniväriset merkkivalorenkaat
- Toimintatavat
- hetkellinen, vaihtuva (toggle), selaava; ohjelmoitavissa
- Napaisuussuojaus
- suojattu väärältä napaisuudelta
- Liitin
- Deutsch DT04-4P
- Kytkimen elinikä
- 3 000 000 painallusta
- Kiinnityspultit
- 2 × #10-32, ruostumaton teräs, keskiöväli 56 mm
- Näppäinmateriaali
- silikonikumi, polyuretaanipinnoite
- Käyttölämpötila
- −40…+70 °C
- Varastointilämpötila
- −40…+85 °C
- Lämpöshokkikestävyys
- −40…+85 °C, ISO 16750-4 taulukko 2
- Isku- ja tärinäkestävyys
- isku IEC 60068-2-27, 50 g, 11 ms; tärinä IEC 60068-2-6, 10…150 Hz, 0,15 mm; 3 akselia X, Y, Z
- UV-kestävyys
- UVB 400 h
- Suolasumukestävyys
- ASTM B117
- Kemikaalinkestävyys
- moottorinpesuaine, isopropyylialkoholi, aurinkovoide, yleispuhdistusaine, suolahappo
- Kotelointiluokka
- IP67/IP69K
- MTBF
- 257 154 h (MIL-HDBK-217, ground mobile)

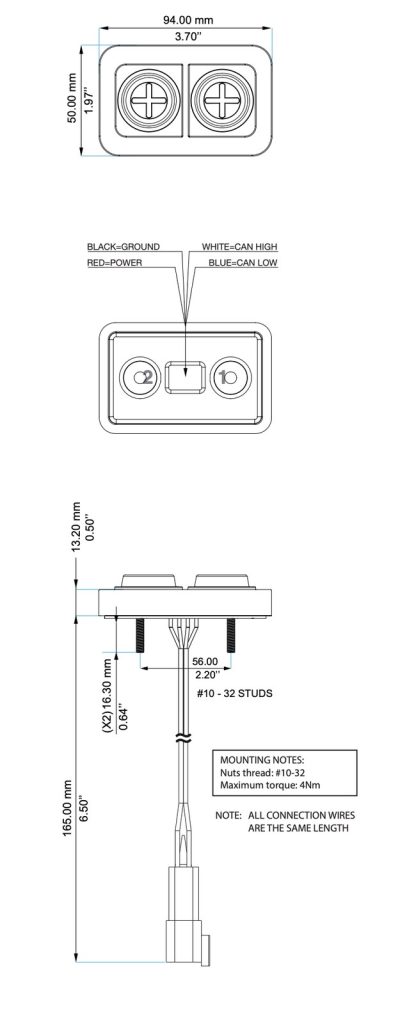

- Mitat
- 94,0 × 50,0 mm
- Asennus
- upotettuna tai pinta-asennuksena, pysty- tai vaaka-asentoon
- Tuotenumero
- PKP-1200-LI
- Pakkauskoko
- 1
