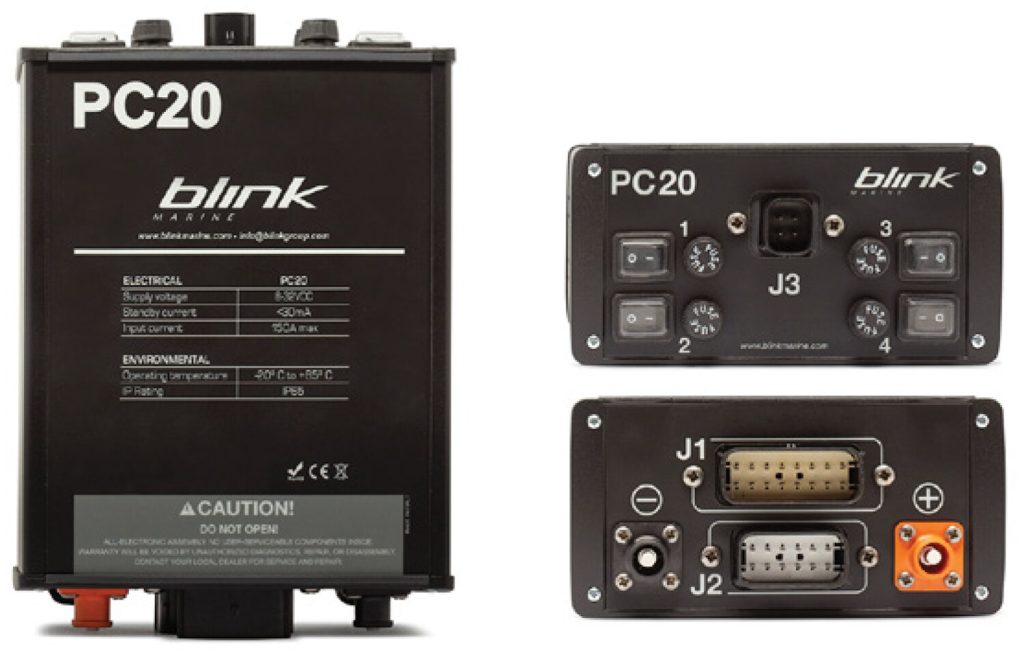

Blink Marine PC20
SKU: PC20
Valm. koodi: PC20
Puolijohdetekninen tehonjakomoduuli 12 V ja 24 V järjestelmiin: 22 kytkettävää piiriä, 4 H-siltaa, elektroninen ylivirtasuoja jokaisessa lähdössä, syöttövirta enintään 150 A. CAN-orja, RS-485. IP65.
- Tyyppi
- puolijohdetekninen tehonjakomoduuli (Solid State PowerCore Management Enclosure)
- Syöttöjännite
- 12 V tai 24 V nimellinen (8…32 V DC)
- Lepovirta
- alle 30 mA moduulia kohden
- Syöttövirta
- enintään 150 A
- Kuormitusvirta
- enintään 20 A; 5 piiriä enintään 20 A ja 17 piiriä enintään 15 A jatkuvaa kuormaa
Yleiskuvaus
Blink Marine PC20 on puolijohdetekninen tehonjakomoduuli (PowerCore), joka toimii järjestelmän keskusyksikkönä. Se vastaanottaa kytkimiltä ja CAN-näppäimistöiltä tulevat ohjauskäskyt ja käsittelee ne järjestelmän senhetkisen tilan perusteella: lähtö voi kytkeä piirin päälle tai pois tai käynnistää ajastintoiminnon. Moduuli lähettää tilatiedot takaisin näppäimistöille, jotka ohjaavat niiden perusteella merkkivaloja ja taustavaloa.
PC20:ssa on 22 kytkettävää piiriä, joissa on hetkellinen, vaihtuva (toggle) ja aikakatkaisutoiminto sekä PWM-himmennys. Viisi piiriä kestää jatkuvaa enintään 20 A kuormaa ja 17 piiriä enintään 15 A kuormaa. Lisäksi moduulissa on neljä täydellistä H-siltaa suunnanvaihtomoottoreiden ohjaukseen, ja lähtöjä voi kytkeä rinnan virrankeston kasvattamiseksi. Moduulin kokonaissyöttövirta on enintään 150 A.
Jokainen piiri on suojattu elektronisella ylivirtasuojalla, jonka laukaisuvirta asetetaan piirikohtaisesti, ja laukeaminen voidaan kuitata etänä näppäimistöltä. Välttämättömiä toimintoja varten moduulissa on neljän piirin ohituskytkentä. Moduuli on CAN-yhteensopiva, ja CANopen- tai J1939-yhteensopivuus on saatavana; näppäimistöjen ja moduulin välillä käytetään RS-485-väylää. Alumiinikotelon kotelointiluokka on IP65.
Tekniset tiedot
- Tyyppi
- puolijohdetekninen tehonjakomoduuli (Solid State PowerCore Management Enclosure)
- Syöttöjännite
- 12 V tai 24 V nimellinen (8…32 V DC)
- Lepovirta
- alle 30 mA moduulia kohden
- Syöttövirta
- enintään 150 A
- Kuormitusvirta
- enintään 20 A; 5 piiriä enintään 20 A ja 17 piiriä enintään 15 A jatkuvaa kuormaa
- Kytkettävät piirit
- 22 (hetkellinen, vaihtuva ja aikakatkaisutoiminto)
- H-silta
- 4 täydellistä H-siltaa suunnanvaihtomoottoreille
- PWM-himmennys
- 10 lähdössä
- Tasotunnistustulot
- 8
- Ohituskytkentä (by-pass) / pull down
- 4 lähtöä / 9 lähtöä
- Piirien suojaus
- elektroninen ylivirtasuoja (piirikohtaisesti asetettava, etäkuittaus näppäimistöltä) ja auton minilattasulake
- Väylä
- RS-485 näppäimistön ja moduulin välillä, CAN-orja; CANopen- tai J1939-yhteensopivuus saatavana
- Lisätoiminnot (valinnaiset)
- järjestelmän nollaus, alijännitteen tunnistus ja lukitus, piirien tilan valvonta, kenttäohjelmointi, tilatiedon lähetys väylään, enintään kaksi sulkeutuvaa (N.O.) relekosketinta
- Liitin
- Molex MX150L 19427-0032, 19429-0040 ja 19429-0039; vastaliitin Molex MX150L 19418-0030, 19418-0004 ja 19418-0027
- Virtaliitännät
- Amphenol Surlock Plus -sarja
- Kotelo
- alumiiniseos 6060 ja ZA4C1; tiiviste TPV 8211-75
- Piirilevy
- FR-4 (NEMA), 1,6 mm, kaksipuolinen, 3 oz kupari
- Kotelointiluokka
- IP65
- Käyttölämpötila
- −20…+85 °C
- Varastointilämpötila
- −40…+85 °C
- Kosteus
- 0…98 %, ei kondensoituva

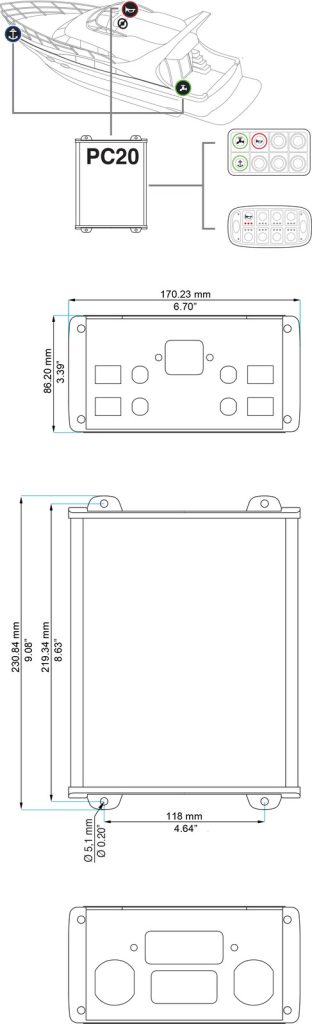

- Mitat
- 230 × 170 × 86 mm liittimineen; kiinnitysreiät Ø 5,1 mm, reikäväli 118 mm
- Tuotenumero
- PC20
- Pakkauskoko
- 1
