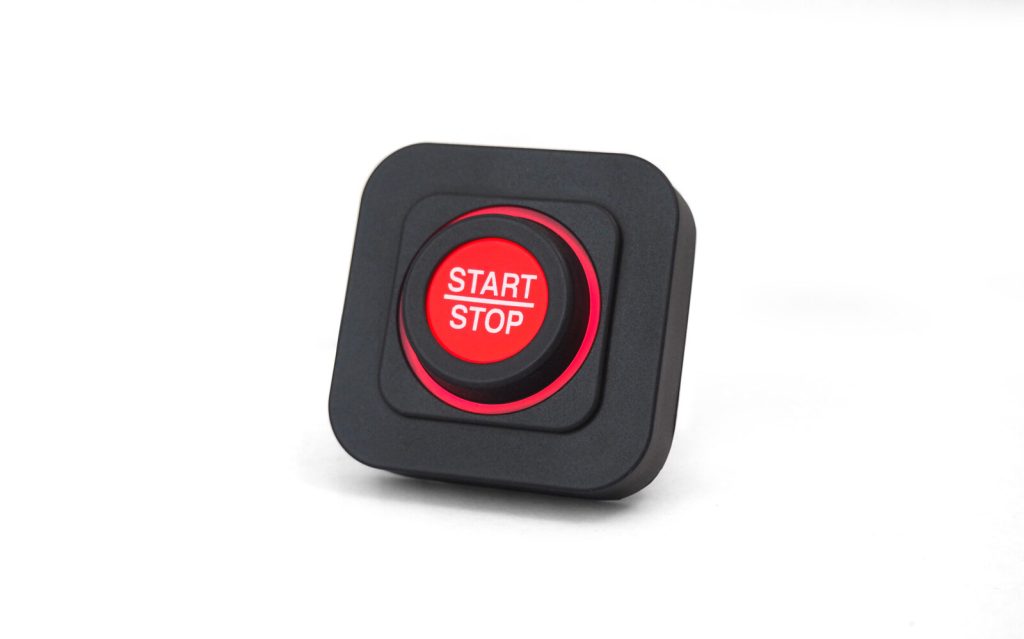

Blink Marine PKP-1100-LI
SKU: PKP-1100-LI
Valm. koodi: PKP-1100-LI
Yksinäppäiminen CAN-näppäimistö vaihdettavalla 24 mm symboli-insertillä ja RGB-taustavalolla. CANopen ja J1939, toimii myös johdotettuna sulkeutuvana painikkeena. IP67/IP69K, 8…32 V DC.
- Tyyppi
- CAN-näppäimistö, 1 näppäin, vaihdettava 24 mm symboli-insertti
- Syöttöjännite
- 12/24 V DC nimellinen (8…32 V DC)
- Lepovirta
- alle 50 mA
- Väylä ja protokollat
- CAN 2.0B; CANopen (Device Profile 401d), J1939 (J1939 Address Claim)
- Johdotettu painike
- normaalisti avoin, enintään 100 mA, enintään 35 V
Yleiskuvaus
PKP-1100-LI on yhden näppäimen CAN-näppäimistö, jossa on vaihdettava 24 mm:n symboli-insertti. Se liitetään CAN 2.0B -väylään ja tukee CANopen- (Device Profile 401d) ja J1939-protokollia. Näppäimen voi ottaa käyttöön sekä veneiden ja alusten että ajoneuvojen ohjaamoissa, sisä- ja ulkoasennuksissa.
CAN-toiminnon lisäksi laite toimii johdotettuna, normaalisti avoimena painikkeena, ja taustavalon LEDejä voi ohjata myös johdotetusti. Johdotettu painike ei tarvitse käyttöjännitettä, joten sitä voi käyttää sähköjärjestelmän käynnistyspainikkeena silloinkin, kun akku on kytketty irti.
Näppäin lähettää väylälle tapahtumaviestin painalluksesta ja vapautuksesta, jaksollisen tilaviestin sekä heartbeat-viestin (sydämensykeviesti), joiden lähetystiheys on säädettävissä. CAN-osoitteen voi vaihtaa vapaasti, ja J1939 Address Claim -toiminnolla vaihtolaite voi ilmoittautua väylälle ja ottaa uuden osoitteen ilman ohjelmointityökalua. Toimintatapa (hetkellinen, vaihtuva (toggle), selaava) ja LEDien tilat ovat ohjelmoitavissa.
Taustavalaistut, laserkaiverretut symbolit ja monivärinen merkkivalorengas vaihdetaan yksittäisinä symboli-insertteinä. Kotelointiluokka on IP67/IP69K, ja painetasausventtiili tasaa lämpötilanvaihteluiden aiheuttamat sisäiset paine-erot. Takapuolelle muotoiltu kumi toimii tiivisteenä kiinnitysreikien ympärillä. Näppäin voidaan asentaa upotettuna tai pinta-asennuksena, pysty- tai vaaka-asentoon.
Tekniset tiedot
- Tyyppi
- CAN-näppäimistö, 1 näppäin, vaihdettava 24 mm symboli-insertti
- Syöttöjännite
- 12/24 V DC nimellinen (8…32 V DC)
- Lepovirta
- alle 50 mA
- Väylä ja protokollat
- CAN 2.0B; CANopen (Device Profile 401d), J1939 (J1939 Address Claim)
- Johdotettu painike
- normaalisti avoin, enintään 100 mA, enintään 35 V
- Merkkivalot
- RGB-taustavalo, monivärinen merkkivalorengas; LEDit ohjattavissa myös johdotetusti (2 ohjaussignaalia)
- Toimintatavat
- hetkellinen, vaihtuva (toggle), selaava; ohjelmoitavissa
- Liitin
- Deutsch DTM04-8P
- Kytkimen elinikä
- 1 000 000 painallusta
- Kiinnityspultit
- 2 × #10-32, ruostumaton teräs; kiristysmomentti enintään 1,8 Nm
- Näppäinmateriaali
- silikonikumi, polyuretaanipinnoite
- Käyttölämpötila
- −40…+70 °C
- Varastointilämpötila
- −40…+85 °C
- Lämpöshokkikestävyys
- −40…+85 °C, ISO 16750-4 taulukko 2
- Isku- ja tärinäkestävyys
- isku IEC 60068-2-27, 50 g, 11 ms; tärinä IEC 60068-2-6, 10…150 Hz, 0,15 mm; 3 akselia X, Y, Z
- UV-kestävyys
- UVB 400 h
- Suolasumukestävyys
- ASTM B117
- Kemikaalinkestävyys
- moottorinpesuaine, isopropyylialkoholi, aurinkovoide, yleispuhdistusaine, suolahappo
- Kotelointiluokka
- IP67/IP69K
- MTBF
- 210 899 h (MIL-HDBK-217, ground mobile)

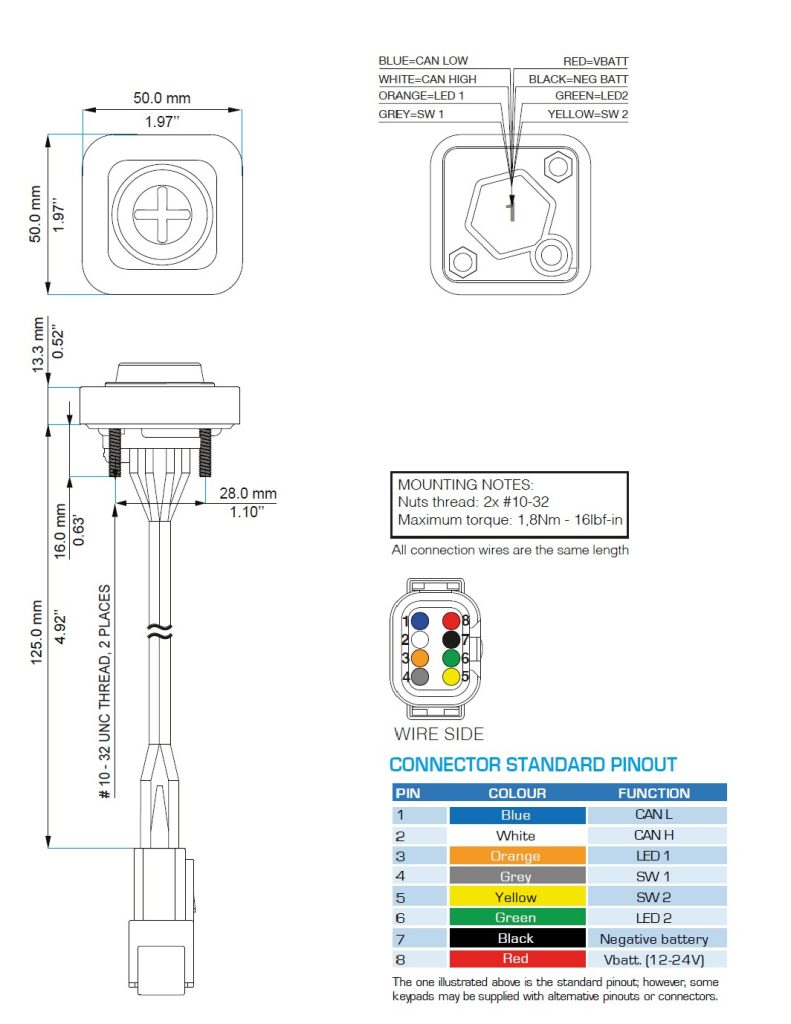

- Mitat
- 50,0 × 50,0 mm; näppäin nousee 13,3 mm
- Paino
- 90 g (ilman inserttiä)
- Tuotenumero
- PKP-1100-LI
- Pakkauskoko
- 1
