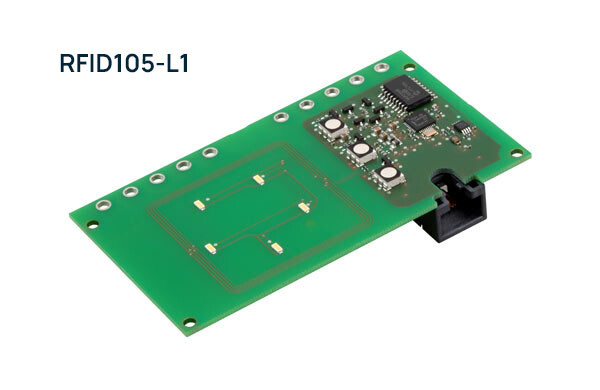

Bender RFID105 / RFID114 / RFID117
SKU: RFID105
Valm. koodi: RFID105
RFID105-L1, RFID114 ja RFID117-L1: RFID-moduulit Benderin latauskontrollereihin latausaseman käyttäjän tunnistamiseen. Taajuus 13,56 MHz, lukuetäisyys enintään 100 mm, liitäntä RJ45-kaapelilla.
- Tyyppi
- RFID-moduuli (erillinen piirilevy) Benderin latauskontrollereihin
- Käyttökohde
- Lataustapahtumien valtuutus latausasemissa, seinälatureissa ja katuvalaisinlatauspisteissä
- Radiotaajuus
- 13,56 MHz
- Lähetysteho
- RFID105-L1 ja RFID117-L1: enintään 42 dBµA/m 10 m:n etäisyydellä
- NFC-ohjain
- PN532; luetaan passiiviset tunnisteet, joissa on UID
Yleiskuvaus
RFID105-L1, RFID114 ja RFID117-L1 ovat RFID-moduuleja, joita käytetään yhdessä Benderin latauskontrollerin kanssa latausjärjestelmässä lataustapahtumien valtuuttamiseen. Moduuli on erillinen piirilevy, joka asennetaan latausaseman, seinälaturin tai katuvalaisinlatauspisteen kotelon puoliläpinäkyvän osan alle ja liitetään latauskontrolleriin tavallisella RJ45-kaapelilla.
RFID-taajuus on 13,56 MHz. Kosketuksettomaan tiedonsiirtoon käytetty PN532-NFC-ohjain tukee lähes kaikkia tällä taajuudella toimivia RFID/NFC-tunnisteita; moduuli lukee passiiviset tunnisteet, joissa on UID. Lataus käynnistetään viemällä voimassa oleva RFID-kortti lukijan lähelle, ja se lopetetaan näyttämällä kortti uudelleen. Moduuli on sijoitettava vähintään 20 mm:n päähän merkittävistä metallipinnoista ja -osista, jotta lukuetäisyys säilyy.
Mallit eroavat merkkivalojen, kaapeloinnin ja piirilevyn suojauksen osalta. RFID105-L1:ssä ja RFID117-L1:ssä on viisi valkoista ja kolme RGB-tila-LEDiä, jotka näyttävät latausjärjestelmän tilan (vapaa, varattu, valtuutus käynnissä, lataus, vika), sekä parannettu RFID-vastaanotto. RFID117-L1:n piirilevy on lisäksi kastolakattu. RFID114:ssä ei ole LEDejä. RFID114:n ja RFID117-L1:n mukana toimitetaan 50 cm:n RJ45-kaapeli.
Tekniset tiedot
- Tyyppi
- RFID-moduuli (erillinen piirilevy) Benderin latauskontrollereihin
- Käyttökohde
- Lataustapahtumien valtuutus latausasemissa, seinälatureissa ja katuvalaisinlatauspisteissä
- Radiotaajuus
- 13,56 MHz
- Lähetysteho
- RFID105-L1 ja RFID117-L1: enintään 42 dBµA/m 10 m:n etäisyydellä
- NFC-ohjain
- PN532; luetaan passiiviset tunnisteet, joissa on UID
- Lukuetäisyys
- Enintään 100 mm
- Tila-LEDit
- RFID105-L1 ja RFID117-L1: 5 valkoista ja 3 RGB-LEDiä. RFID114: ei LEDejä.
- Nimellisjännite ja -virta
- RFID105-L1 ja RFID117-L1: DC 3,3 / 5 V ±5 %, 140 / 64 mA. RFID114: DC 3,3 V ±5 %, 80 mA.
- Liitäntä latauskontrolleriin
- RJ45-kaapeli. RFID105-L1 ja RFID117-L1: CAT 5e -kytkentäkaapeli, pituus alle 2 m. RFID114: vähintään CAT5, pituus enintään 3 m.
- Mukana toimitettava kaapeli
- RFID114 ja RFID117-L1: RJ45-kaapeli 500 mm. RFID105-L1: ei kaapelia.
- Piirilevyn suojaus
- RFID117-L1: kastolakattu piirilevy
- Käyttölämpötila
- −30…+70 °C
- Käyttökorkeus
- Enintään 2000 m merenpinnasta
- Kotelointiluokka
- IP00
- Asennus
- Latausjärjestelmän kotelon puoliläpinäkyvän osan alle, vähintään 20 mm:n etäisyydelle merkittävistä metallipinnoista
- Paino
- 25 g
- Standardit
- ISO 14443A/MIFARE; radiolaitedirektiivi 2014/53/EU
- Tuotenumerot
- RFID105-L1 (B94060105); RFID114 (B94060114); RFID117-L1 (B94060117)
- Pakkauskoko
- 1
Dokumentit
Videot
Liittyvät tuotteet
Eristystason valvontareleet

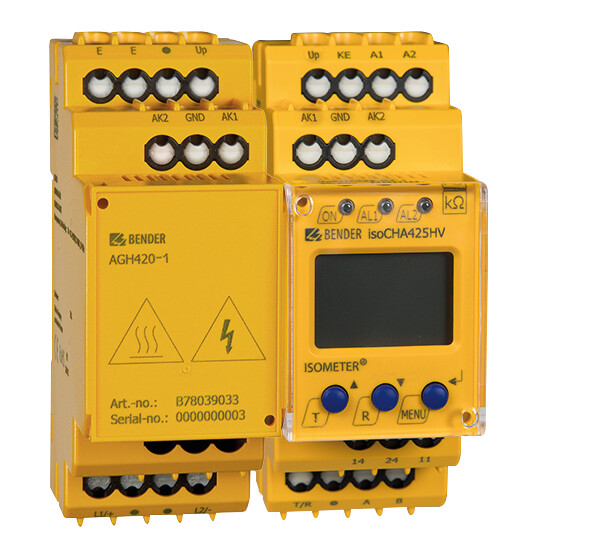

Bender isoCHA425HV
