Bender IPM1301 / IPM1401
SKU: IPM1301
Valm. koodi: IPM1301
IPM1301 ja IPM1401: integroidut tehomoduulit Benderin latauskontrollerille Mode 3 -latausasemiin. Latausteho enintään 22 kW (3 × 32 A), sisäinen DC-vikavirran valvonta, ylijännitesuoja ja teholähde.
- Tyyppi
- Integroitu tehomoduuli latauskontrollerille, Mode 3 -latausasemiin
- Yhteensopiva latauskontrolleri
- ICC1314-Connect Plus
- Verkkoliitäntä
- Yksivaiheinen 220…230 V (198…253 V) tai kolmivaiheinen 400 V (343…438 V), 50 Hz
- Latausvirta ja -teho
- Enintään 1 × 32 A / 7,3 kW (yksivaiheinen) tai 3 × 32 A / 22 kW (kolmivaiheinen)
- Vaiheiden kytkentä
- IPM1401: releet vaiheiden kytkentään. IPM1301: ei.
Yleiskuvaus
IPM1301 ja IPM1401 ovat integroituja tehomoduuleja, joista rakennetaan yhdessä Benderin latauskontrollerin kanssa sähköajoneuvojen Mode 3 -latausasema. Tehomoduuli on piirilevykokoonpano, joka kokoaa yhteen AC-latausjärjestelmän IEC 61851-1:n edellyttämiä osia ja laajentaa latauskontrollerin toimintoja. Se on tarkoitettu käytettäväksi ICC1314-Connect Plus -latauskontrollerin kanssa, johon se liitetään 20-napaisella liitäntäkaapelilla.
Moduulissa on 22 kW:n päärele, ylijännitesuoja (SPD), DC-teholähde, DC-vikavirran valvonta sisäisellä summavirtamuuntajalla sekä lämpötila-anturit. Koska DC-vikavirta valvotaan moduulissa, latausjärjestelmään riittää A-tyypin vikavirtasuoja. Teholähde saa syöttönsä AC-verkkoliitännästä, joten erillistä virtalähdettä ei tarvita. Latauskontrolleri ohjaa latausta ja sen kautta tehomoduulin päärelettä, ja se voi rajoittaa latausvirtaa piirilevyn lämpötilan mukaan.
Moduuli valvoo PE-liitäntää, päärelekoskettimien hitsautumista, varistorien kuntoa (ylijännitesuojan tila), kiertokenttää, vaiheita ja verkon taajuutta. IPM1401:ssä on lisäksi releet vaiheiden kytkentään, jolloin latausteho voidaan monivaiheliitännässä jakaa tarpeen mukaan yhdelle tai useammalle vaiheelle; IPM1301:ssä näitä ei ole. Latausaseman kotelon on oltava vähintään IP44.
Tekniset tiedot
- Tyyppi
- Integroitu tehomoduuli latauskontrollerille, Mode 3 -latausasemiin
- Yhteensopiva latauskontrolleri
- ICC1314-Connect Plus
- Verkkoliitäntä
- Yksivaiheinen 220…230 V (198…253 V) tai kolmivaiheinen 400 V (343…438 V), 50 Hz
- Latausvirta ja -teho
- Enintään 1 × 32 A / 7,3 kW (yksivaiheinen) tai 3 × 32 A / 22 kW (kolmivaiheinen)
- Vaiheiden kytkentä
- IPM1401: releet vaiheiden kytkentään. IPM1301: ei.
- Vikavirran valvonta
- Sisäinen DC-vikavirran valvonta (yli 6 mA) summavirtamuuntajalla; lisäksi tarvitaan ulkoinen A-tyypin vikavirtasuoja
- Valvontatoiminnot
- Releiden hitsautuminen (weld check), PE-liitäntä, vaiheet ja kiertokenttä, verkon taajuus, lämpötila, ylijännitesuojan varistorien kunto
- Ylijännitesuoja
- Sisäinen ylijännitesuoja (SPD), tila valvottu
- Teholähde
- Sisäinen DC-teholähde, syöttö AC-verkkoliitännästä; 12 V:n lähtö
- Tehonkulutus
- Enintään 16 W
- Oikosulkukestoisuus
- Inc 3 kA, I²t 50 kA²s; IEC 62955: Ip 1,85 kA, I²t 4,5 kA²s
- Eristyskoordinaatio
- Nimellisjännite 250 V, syöksyjännitekestoisuus 6 kV, ylijänniteluokka III (tulo) / II (lähtö), likaantumisaste 2
- Liittimet, verkko ja latauskaapeli
- Jousiliittimet 2,5…16 mm² (jäykkä/taipuisa), kuorintapituus 18 mm; latauskaapelin pituus alle 10 m
- Liitäntä latauskontrolleriin
- 20-napainen Micromatch-liitin; liitäntäkaapelin pituus alle 0,3 m
- Käyttölämpötila
- −25…+65 °C; korkeissa lämpötiloissa latausvirtaa voidaan kotelorakenteen mukaan pienentää tai lataus katkaista
- Käyttökorkeus
- Enintään 2000 m merenpinnasta
- Kotelointiluokka
- IP00 (piirilevy); latausaseman kotelon oltava IP44
- Kiinnitys
- Ruuvikiinnitys: 6 kpl M3-kupukantaruuveja tai enintään Ø 3,5 mm
- Paino
- Noin 750 g
- Standardit
- IEC 62955, DIN EN IEC 61851-1, DIN EN IEC 61851-21-2, DIN EN IEC 61439-1, DIN EN IEC 61439-7, IEC 62196-2, EN 50620
- Tuotenumerot
- IPM1301 (B94060062); IPM1401 (B94060065)
- Pakkauskoko
- 1
Dokumentit
Videot
Liittyvät tuotteet
Sähköautojen lataus (eMobility)

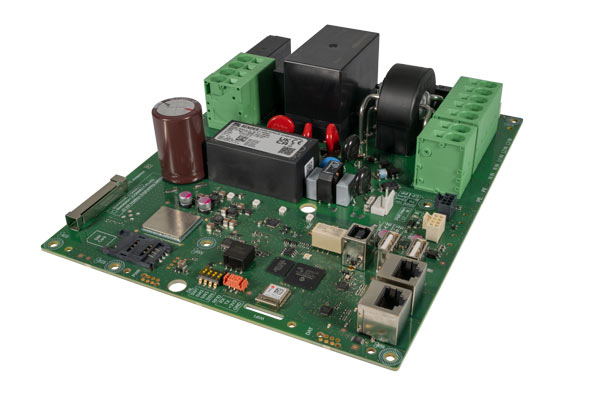

Bender ICC1624
