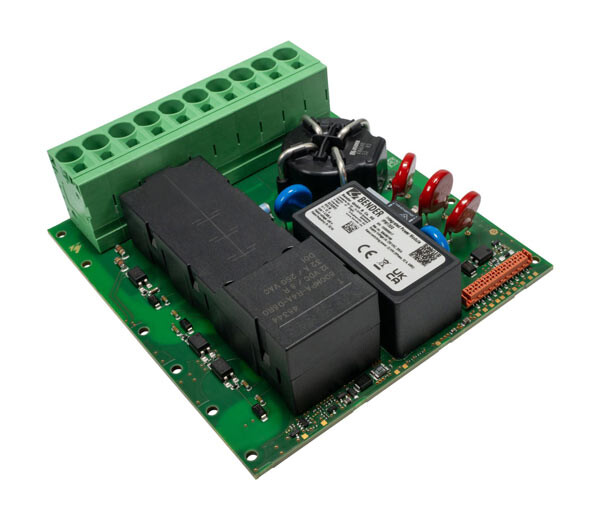

Bender IPM1300
IPM1300 on integroitu tehomoduuli Bender ICC1314 -latauskontrollereille: 22 kW:n päärele, ylijännitesuoja, DC-teholähde ja DC-vikavirran summavirtamuuntaja Mode 3 -latausasemien rakentamiseen.
Bender
Sähköautojen lataus (eMobility)
Bender RCMB123
SKU: RCMB123
Valm. koodi: RCMB123
benvac RCMB123-1: piirilevylle asennettava vikavirta-anturi IC-CPD-sovelluksiin (IEC 62752). Tunnistaa AC- ja DC-vikavirrat, laukaisurajat 6 mA DC ja 30 mA rms.
- Tyyppi
- Vikavirta-anturi (AC ja DC) piirilevyasennukseen, IEC 62752-1:2016; fluxgate-anturi rengassydämellä
- Ensiöjohtimien suurin nimellisjännite
- 440 V
- Nimellislaukaisuvirrat
- IΔN1 6 mA DC, IΔN2 30 mA rms
- Laukaisutoleranssi
- IΔN1: 4…6 mA DC (tyypillisesti 5 mA). IΔN2: 20…30 mA rms (DC…1 kHz), 20…60 mA rms (1…2 kHz).
- Palautumisraja
- 2,5 mA DC / 10 mA rms (itseisarvo)
Yleiskuvaus
benvac RCMB123-1 on piirilevylle asennettava vikavirta-anturi, joka tunnistaa sekä AC- että DC-vikavirrat standardin IEC 62752:2016 mukaisesti. Se on fluxgate-periaatteella toimiva rengassydänanturi, jota käytetään pääasiassa siirrettävissä sovelluksissa, IEC 62752:n mukaisissa IC-CPD-laitteissa. Valmistajan (VAC) tyyppimerkintä on T60404-N4641-X920.
Anturissa on kaksi laukaisurajaa: 6 mA DC ja 30 mA rms. Lähdöt ovat avokollektorilähtöjä. Normaalitilassa lähdöt X6-OUT ja X30-OUT ovat matalassa tilassa (GND). DC-vikavirralla X6-OUT siirtyy suuri-impedanssiseen tilaan, ja AC-vikavirralla sekä X6-OUT että X30-OUT. Lähdöt palautuvat, kun vikavirta laskee palautumisrajan alle (2,5 mA DC / 10 mA rms). Sisäinen vika ilmoitetaan lähdöllä ERROR-OUT, jolloin kaikki kolme lähtöä ovat suuri-impedanssisessa tilassa.
TEST-IN-tulolla käynnistetään toimintatesti ja nollapistemittaus kytkemällä tulo maahan 40 ms…1,2 s:n ajaksi; testin aikana vikavirtaa ei saa kulkea. PWM-OUT-lähtö antaa vikavirran DC-komponenttiin verrannollisen pulssisuhteen 8 kHz:n taajuudella. Se on tarkoitettu vain seurantaan, ei tehoreleen ohjaukseen.
Tekniset tiedot
- Tyyppi
- Vikavirta-anturi (AC ja DC) piirilevyasennukseen, IEC 62752-1:2016; fluxgate-anturi rengassydämellä
- Ensiöjohtimien suurin nimellisjännite
- 440 V
- Nimellislaukaisuvirrat
- IΔN1 6 mA DC, IΔN2 30 mA rms
- Laukaisutoleranssi
- IΔN1: 4…6 mA DC (tyypillisesti 5 mA). IΔN2: 20…30 mA rms (DC…1 kHz), 20…60 mA rms (1…2 kHz).
- Palautumisraja
- 2,5 mA DC / 10 mA rms (itseisarvo)
- Mittausalue
- −300…+300 mA (huippu); resoluutio alle 0,2 mA (25 °C)
- Taajuusalue
- DC…2 kHz
- Vasteaika
- IEC 62752:2016 mukainen; vakioreleen kytkentäaika 20 ms otettu huomioon
- Lähdöt
- Avokollektorilähdöt X6-OUT (6 mA DC), X30-OUT (30 mA rms) ja ERROR-OUT; enintään 40 V, 50 mA
- PWM-lähtö
- 8 kHz, skaalaus 3,33 %/mA (DC-komponentti); vain seurantaan
- Testitulo
- TEST-IN: toimintatesti ja nollapistemittaus, kun tulo on maassa 40 ms…1,2 s
- Syöttöjännite
- 4,8…5,2 V (tyypillisesti 5 V); virrankulutus 38…45 mA rms
- Käyttölämpötila
- −40…+85 °C; ensiöjohtimen lämpötila enintään 105 °C
- Eristys
- Vahvistettu eristys, IEC 60664-1: likaantumisaste 3, ylijänniteluokka III; ilmaväli ensiö–toisio 6,53 mm, pintaväli 7,75 mm
- Liitännät
- Nastat 1–8: 0,46 × 0,46 mm (signaalit ja syöttö); nastat 9–16: ⌀ 2,5 mm (ensiöjohtimet)
- Paino
- 32 g
- Tuotenumero
- RCMB123-1 (B94042470); VAC-tyyppi T60404-N4641-X920
- Pakkauskoko
- 1
Dokumentit
Videot
Liittyvät tuotteet
Mittausvirtamuuntajat
Bender CTBC17
CTBC17: AC- ja DC-vikavirrat tunnistava summavirtamuuntaja AC-latauksen vikavirtamittaukseen. Sisähalkaisija 17 mm, nimelliskuormitusvirta 80 A, nimellisjännite 600 V; piirilevy- ja kaapelimallit.
Sähköautojen lataus (eMobility)

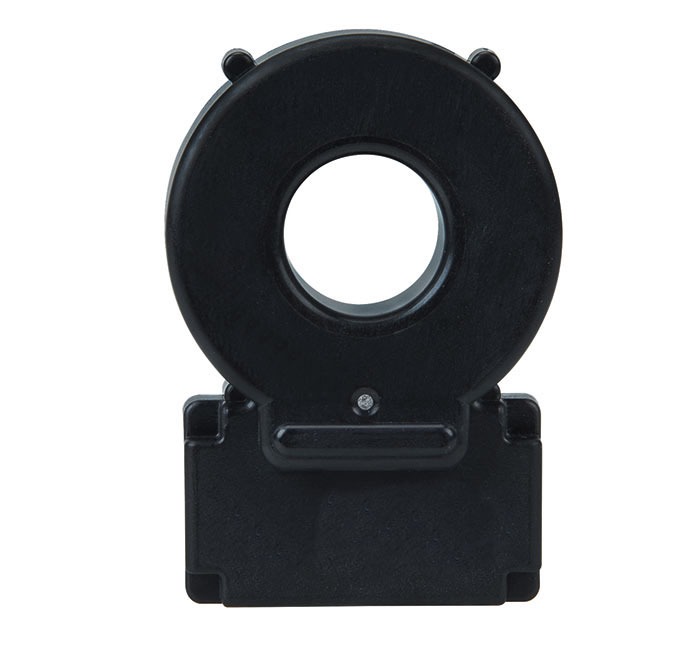

Bender RDC121
RDC121-4: piirilevylle asennettava fluxgate-vikavirta-anturi, joka tunnistaa 6 mA:n DC-vikavirran sähköautojen latauslaitteissa (IEC 62955). Ensiövirta enintään 80 A yksivaiheisena tai 40 A kolmivaiheisena.
Sähköautojen lataus (eMobility)

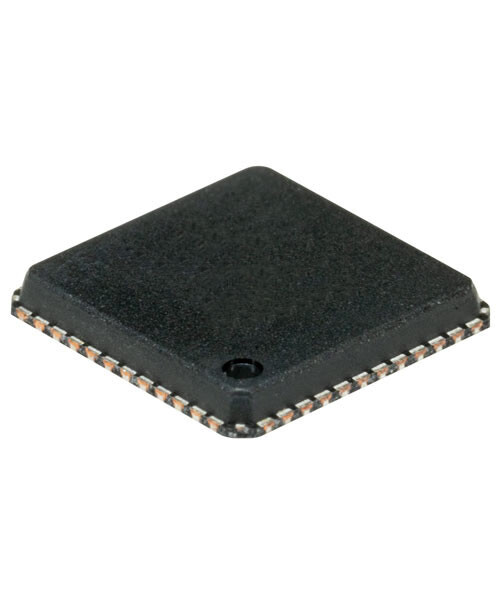

Bender RCMB104-piirisarja D0569
