Bender Maadoitusvastuksen valvonta

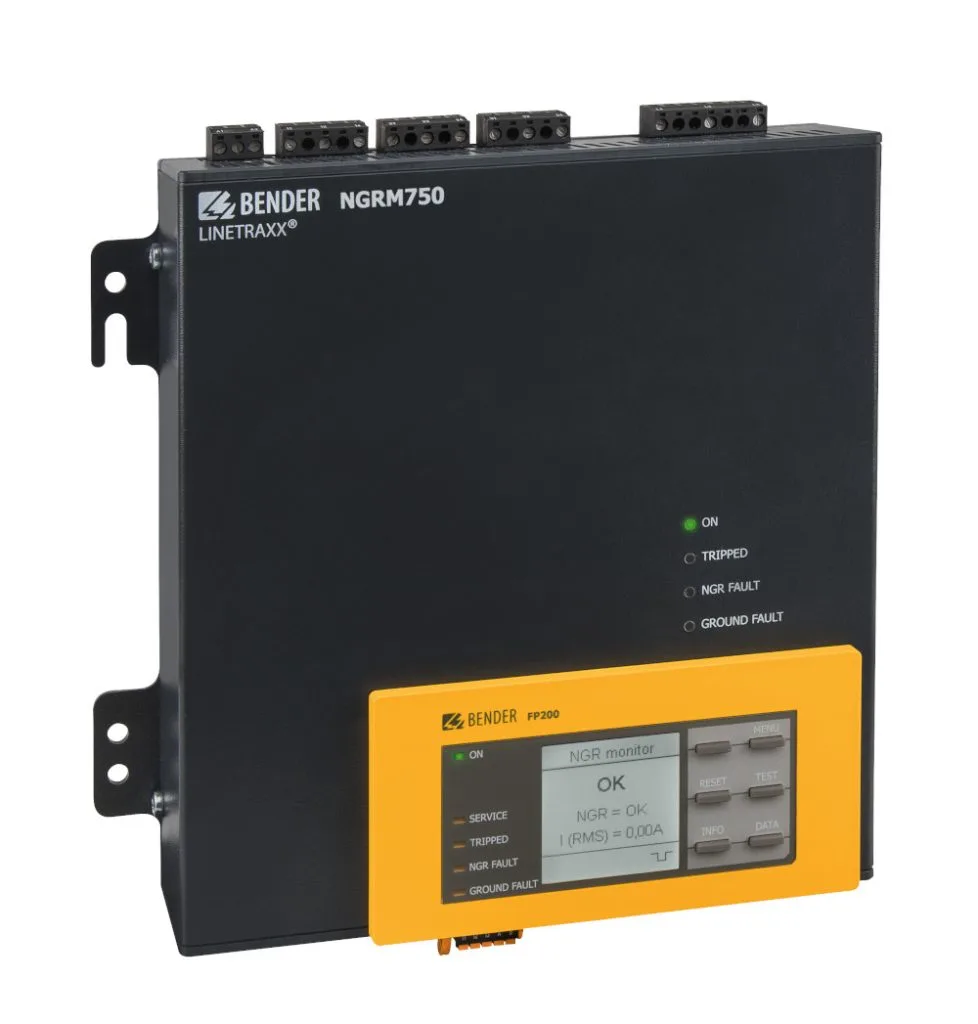

Bender NGRM750

SKU: NGRM750

LINETRAXX NGRM750: maadoitusvastuksen valvontarele pienresistanssisesti maadoitettuihin (LRG) verkkoihin 400 V…25 kV. Valvoo maadoitusvastuksen kuntoa, virtaa (10…2000 A) ja jännitettä sekä tunnistaa maasulut.

Tyyppi: Maadoitusvastuksen (NGR) valvontarele pienresistanssisesti maadoitettuihin (LRG) verkkoihin
Verkon nimellisjännite: 400 V…25 kV (pääjännite) CD-sarjan kytkentälaitteen kautta
Maadoitusvastuksen nimellisarvot: INGR nom 10…2000 A; RNGR nom 0,1…200 Ω
Maadoitusvastuksen valvonta: Aktiivinen, passiivinen tai automaattinen mittaus; vastearvo (>RNGR) 200…500 Ω; maadoitusvastuksen vikareleen vasteviive 7 s (±2,5 s); laukaisureleen viive 0…48 h
Resistanssin mittausalue (aktiivinen): 0…10 kΩ; epävarmuus 0…+40 °C:ssa ±20 Ω (RS = 20 kΩ) tai ±30 Ω (RS = 100 kΩ)

Yleiskuvaus

LINETRAXX NGRM750 on maadoitusvastuksen (NGR) valvontarele pienresistanssisesti maadoitettuihin (LRG) kaupan ja teollisuuden sähköverkkoihin. Se valvoo maadoitusvastuksen läpi kulkevaa virtaa, muuntajan tai generaattorin tähtipisteen ja maan välistä jännitettä (jännitehäviö maadoitusvastuksen yli), maadoitusvastuksen kuntoa – myös tähtipisteen ja maan välisten liitosten katkeamista – sekä pää- ja vaihejännitteitä.

Resistanssin kautta maadoitettua tähtipistettä käytetään, kun sähkönsyötön katkos tulisi tuotantoseisokkien vuoksi kalliiksi. Vaiheen ja maan välinen maasulku ei katkaise syöttöä, mutta se on löydettävä ja poistettava nopeasti, koska toisen vaiheen maasulku laukaisisi ylivirtasuojan. NGRM750 mittaa maadoitusvastuksen resistanssin aktiivisella menetelmällä myös jännitteettömästä laitteistosta ja passiivisella menetelmällä jännitteisestä; automaattitilassa laite vaihtaa menetelmää itse. Oikosulussa oleva tai katkennut maadoitusvastus havaitaan aktiivisella menetelmällä sekä jännitteisessä että jännitteettömässä laitteistossa.

Verkkoon laite liitetään CD-sarjan kytkentälaitteella, joka valitaan verkon jännitteen mukaan (CD1000, CD1000-2, CD5000, CD14400 tai CD25000). Maadoitusvastuksen virta mitataan summavirtamuuntajalla, jonka toisio on 5 A tai 50 mA. Vaihejännitteiden valvonnalla näytetään, missä vaiheessa maasulku on; suora kytkentä on mahdollinen 690 V:iin asti, suuremmilla jännitteillä käytetään jännitemuuntajia. RCMS-laitteiden kanssa lähdöt voidaan katkaista automaattisesti.

Laitteessa on erilliset releet maasululle, maadoitusvastuksen vialle ja laitteiston laukaisulle aseteltavan viiveen jälkeen. Ovelle asennettava, irrotettava FP200-NGRM-käyttöliittymä on monikielinen, ja laitteen voi asetella myös sisäänrakennetun web-palvelimen kautta. Valvontajärjestelmään se liitetään Modbus TCP/IP:llä tai Modbus RTU:lla. Laitetta voi käyttää 5000 m:n korkeuteen merenpinnasta.

Tekniset tiedot

Tyyppi: Maadoitusvastuksen (NGR) valvontarele pienresistanssisesti maadoitettuihin (LRG) verkkoihin
Verkon nimellisjännite: 400 V…25 kV (pääjännite) CD-sarjan kytkentälaitteen kautta
Maadoitusvastuksen nimellisarvot: INGR nom 10…2000 A; RNGR nom 0,1…200 Ω
Maadoitusvastuksen valvonta: Aktiivinen, passiivinen tai automaattinen mittaus; vastearvo (>RNGR) 200…500 Ω; maadoitusvastuksen vikareleen vasteviive 7 s (±2,5 s); laukaisureleen viive 0…48 h
Resistanssin mittausalue (aktiivinen): 0…10 kΩ; epävarmuus 0…+40 °C:ssa ±20 Ω (RS = 20 kΩ) tai ±30 Ω (RS = 100 kΩ)
Maasulun valvonta (INGR, UNGR): Vastearvot 10…90 % nimellisarvosta; maasulkureleen vasteviive enintään 40 ms (±10 ms); laukaisureleen viive 100 ms…48 h tai ∞; laukaisu tehollisarvon, perusaallon tai yliaaltojen perusteella
Virtamittaus: Mittauspiirit 5 A ja 50 mA, DC / 50/60 Hz / 10…3200 Hz; tarkkuus ±2 % In; jatkuva virta 2 × In; muuntosuhde ensiö ja toisio 1…10 000
Summavirtamuuntajat: CTAC…/CTAS… (AC enintään 30 A), CTUB103-CTBC35 (AC/DC enintään 10 A), CTUB103-CTBC60/-CTBC120 (AC/DC enintään 25 A), CTB31…CTB51 (AC yli 30…1000 A); myös tavalliset 50 mA:n tai 5 A:n toisiovirran muuntajat
Vaihejännitteiden valvonta: 3AC 100…690 V, CAT III, suoraan; jännitemuuntajilla 100 V…25 kV; tarkkuus ±1 % Un; tulovastus 1,76 MΩ
Kytkentälaitteet: CD1000 (400…690 V), CD1000-2 (400…1000 V), CD5000 (1000…4200 V): RS 20 kΩ. CD14400 (4300…14 550 V), CD25000 (14 551…25 000 V): RS 100 kΩ
Releet: Maasulkurele, maadoitusvastuksen vikarele ja laukaisurele, kukin vaihtokosketin; lepo- tai työvirtatoiminta (fail-safe / non-fail-safe)
Kosketinkuormitus: AC-13 250 V 5 A, AC-14 250 V 3 A; DC-12 220 V 0,1 A, 110 V 0,2 A, 24 V 1 A; minimivirta 1 mA yli AC/DC 10 V:lla
Digitaalitulot ja -lähdöt: 3 tuloa (I1 aseteltava, kuittaus, testaus); 2 avokollektorilähtöä 24 V, enintään 300 mA (laitteen kunto, pulssiohjaus)
Analogialähtö: 0…20 mA, 4…20 mA, 0…400 µA, 0…10 V tai 2…10 V; suureena INGR tai RNGR
Tiedonsiirto: Ethernet (Modbus TCP/IP, web-palvelin), Modbus RTU
Käyttöliittymä: Irrotettava FP200-NGRM oviasennukseen, graafinen näyttö; kielet saksa, englanti, espanja, ranska; salasanasuojaus; vikamuisti ja tapahtumamuisti
Syöttöjännite: AC 24…240 V, 40…70 Hz tai DC 24…240 V, ±15 % (yli 2000 m: AC/DC 24…120 V); tehonkulutus enintään 6,5 W / 13 VA
Käyttölämpötila: −40…+70 °C
Käyttökorkeus: Enintään 5000 m merenpinnasta
Kotelointiluokka: IP30 (sisäosat)
Paino: 1050 g
Hyväksynnät: UL (E493737, E173157); EMC IEC 61000-6-2, IEC 61000-6-4
Tuotenumero: NGRM750 (B94013750)
Pakkauskoko: 1
