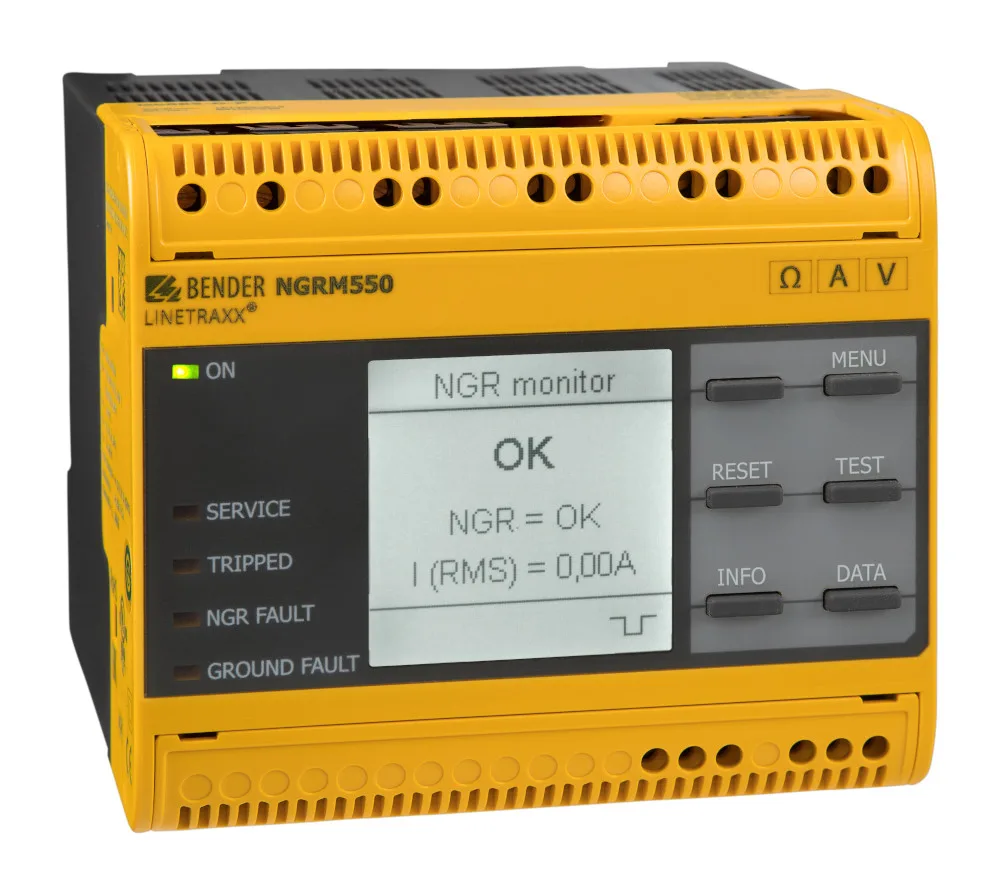

Bender NGRM550
SKU: NGRM550
LINETRAXX NGRM550: maadoitusvastuksen valvontalaite pieniresistanssisesti maadoitettuihin (LRG) verkkoihin 400 V…25 kV, maadoitusvastuksen virta 10…2000 A. Havaitsee maasulut sekä maadoitusvastuksen katkoksen ja oikosulun.
- Tyyppi
- Maadoitusvastuksen valvontalaite (NGR monitor) pieniresistanssisesti maadoitettuihin (LRG) verkkoihin
- Verkon nimellisjännite
- 400 V…25 kV (pääjännite), CD-sarjan kytkentälaitteen kautta; 50 tai 60 Hz
- Maadoitusvastuksen nimellisarvot
- Nimellisvirta INGR nom 10…2000 A; nimellisresistanssi RNGR nom 0,1…200 Ω
- Resistanssin valvonta
- Aktiivinen, passiivinen tai automaattinen menetelmä; aktiivinen mittausalue 0…10 kΩ; vastearvo (> RNGR nom) 200…500 Ω
- Virran ja jännitteen valvonta
- Vastearvot INGR ja UNGR 10…90 % nimellisarvosta; mittausalue 2 × INGR nom ja 1,2 × UNGR nom; mittaustarkkuus ±2 %
Yleiskuvaus
LINETRAXX NGRM550 on maadoitusvastuksen valvontalaite pieniresistanssisesti maadoitettuihin (LRG) muuntajiin ja generaattoreihin kaupan ja teollisuuden sähköjärjestelmissä. Se valvoo maadoitusvastuksen läpi kulkevaa virtaa, muuntajan tähtipisteen ja maan välistä jännitettä eli jännitehäviötä maadoitusvastuksen yli sekä itse maadoitusvastuksen kuntoa, myös tähtipisteen ja maan välisten liitosten katkeamista. Laite on tarkoitettu vain pieniresistanssisesti maadoitettuihin verkkoihin; suuriresistanssisesti maadoitettuihin verkkoihin on oma NGRM500-mallinsa.
Vastusmaadoitettua tähtipistettä käytetään, kun sähkönsyötön katkos tulisi tuotantokatkon vuoksi kalliiksi, esimerkiksi autoteollisuudessa ja kemianteollisuudessa. Vaiheen ja maan välinen maasulku ei katkaise syöttöä, mutta se on löydettävä ja poistettava nopeasti, koska toisen vaiheen maasulku laukaisisi ylivirtasuojan. NGRM550 määrittää maadoitusvastuksen resistanssin sekä aktiivisella että passiivisella menetelmällä. Aktiivinen mittaus syöttää testipulssin ja toimii myös jännitteettömässä laitteistossa, joten katkennut tai oikosulkeutunut maadoitusvastus havaitaan myös silloin. Auto-tilassa laite vaihtaa menetelmää mitatun virran tai jännitteen perusteella, ja taajuusmuuttajien aiheuttamia häiriöitä varten aktiiviseen mittaukseen voidaan kytkeä suodatin.
Laitteessa on erilliset releet maasululle, maadoitusvastuksen vialle ja laukaisulle, joka erottaa laitteiston aseteltavan viiveen jälkeen. Laukaisu voi perustua tehollisarvoon, perusaaltoon tai yliaaltoihin, ja laite havaitsee sekä AC- että DC-maasulut. Verkkoon liitytään jännitteen mukaan valittavalla CD-sarjan kytkentälaitteella (CD1000, CD1000-2, CD5000, CD14400 tai CD25000), ja virta mitataan summavirtamuuntajalla, jonka toisiovirta on 5 A tai 50 mA. Laitetta voidaan käyttää graafisen näytön tai web-palvelimen kautta, ja se liitetään valvontajärjestelmään Modbus TCP:llä tai Modbus RTU:lla. Yhdessä RCMS-laitteiden kanssa lähdöt voidaan erottaa automaattisesti, ja pulssigeneraattorin ohjauksella maasulku voidaan paikantaa käsin.
Tekniset tiedot
- Tyyppi
- Maadoitusvastuksen valvontalaite (NGR monitor) pieniresistanssisesti maadoitettuihin (LRG) verkkoihin
- Verkon nimellisjännite
- 400 V…25 kV (pääjännite), CD-sarjan kytkentälaitteen kautta; 50 tai 60 Hz
- Maadoitusvastuksen nimellisarvot
- Nimellisvirta INGR nom 10…2000 A; nimellisresistanssi RNGR nom 0,1…200 Ω
- Resistanssin valvonta
- Aktiivinen, passiivinen tai automaattinen menetelmä; aktiivinen mittausalue 0…10 kΩ; vastearvo (> RNGR nom) 200…500 Ω
- Virran ja jännitteen valvonta
- Vastearvot INGR ja UNGR 10…90 % nimellisarvosta; mittausalue 2 × INGR nom ja 1,2 × UNGR nom; mittaustarkkuus ±2 %
- Vasteajat
- Maasulkurele enintään 40 ms (±10 ms); maadoitusvastuksen vikarele 7 s (±2,5 s); laukaisurele: maasulussa aseteltava 100 ms…48 h tai ∞, maadoitusvastuksen viassa 0…48 h
- Virtamittaus
- Summavirtamuuntaja, toisiovirta 5 A tai 50 mA; DC, 50/60 Hz, 10…3200 Hz; muuntosuhde aseteltavissa 1…10 000
- Kytkentälaitteet
- CD1000 400…690 V, CD1000-2 400…1000 V, CD5000 1000…4200 V (RS 20 kΩ); CD14400 4300…14 550 V, CD25000 14 551…25 000 V (RS 100 kΩ)
- Releet
- Kolme vaihtokosketinta: maasulku, maadoitusvastuksen vika ja laukaisu; työ- tai lepovirtatoiminta; AC-13 250 V 5 A, AC-14 250 V 3 A, DC-12 220/110/24 V 0,1/0,2/1 A
- Digitaaliset tulot ja lähdöt
- 3 tuloa (esim. kuittaus, testi, pulssigeneraattori tai mittausmenetelmän valinta); 2 avokollektorilähtöä, 24 V, enintään 300 mA
- Analoginen lähtö
- INGR tai RNGR: 0…20 mA tai 4…20 mA (enintään 600 Ω), 0…400 µA (enintään 4 kΩ), 0…10 V tai 2…10 V (vähintään 1 kΩ)
- Liitännät
- Ethernet: web-palvelin ja Modbus TCP; RS-485: Modbus RTU
- Käyttöliittymä
- Graafinen näyttö, LEDit ON, SERVICE, TRIPPED, NGR FAULT, GROUND FAULT, summeri; kielet englanti, saksa, espanja, ranska; salasanasuojaus; vika- ja tapahtumamuisti
- Syöttöjännite
- AC/DC 48…240 V ±15 %, DC tai 40…70 Hz; tehonkulutus enintään 7 W / 16 VA
- Käyttölämpötila
- −40…+60 °C
- Käyttökorkeus
- Enintään 2000 m merenpinnasta
- Kotelointiluokka
- IP30 (sisäosat)
- Mitat
- 108 × 93 × 110 mm
- Paino
- Alle 500 g
- Hyväksynnät
- UL (tiedostot E493737, E173157); EMC DIN EN 61000-6-2 ja 61000-6-4
- Tuotenumero
- NGRM550 (B94013550)
- Lisävarusteet
- Kytkentälaitteet CD1000 (B98039010), CD1000-2 (B98039053), CD5000 (B98039011), CD14400 (B98039054), CD25000 (B98039055)
- Pakkauskoko
- 1
