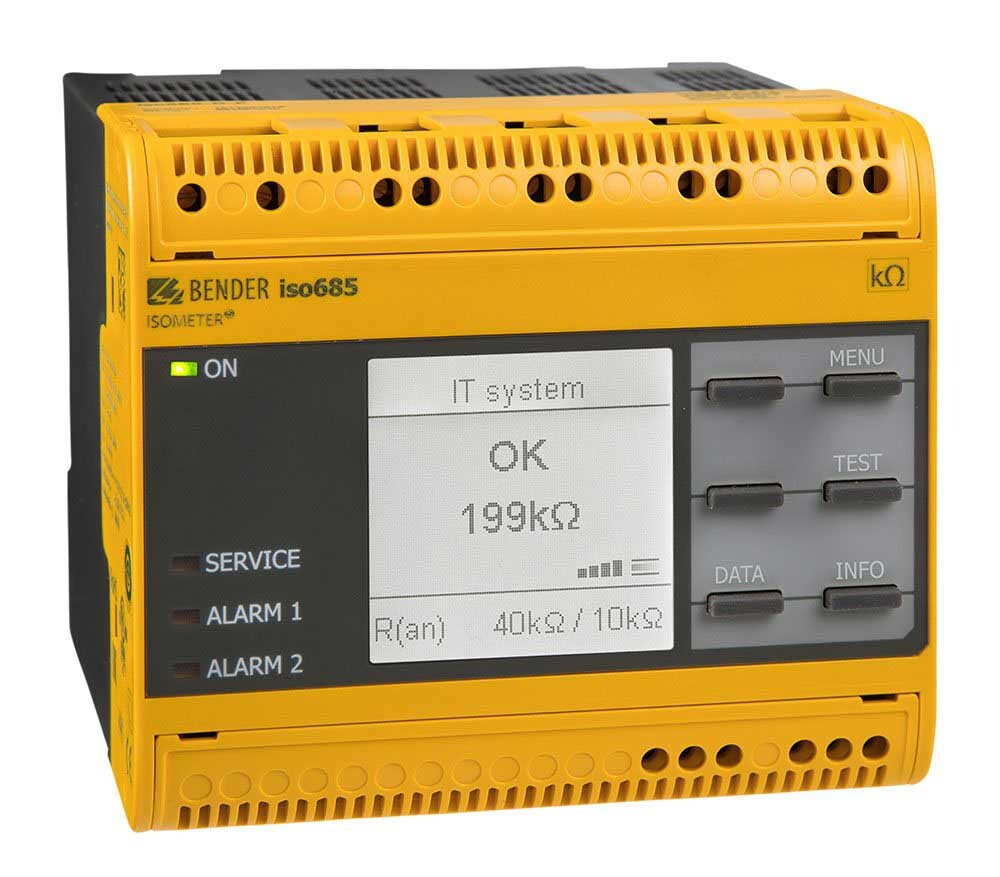

ISOMETER isoRW685W-D-B: raideliikenteeseen tarkoitettu eristystason valvontarele AC-, 3(N)AC-, AC/DC- ja DC-IT-järjestelmiin, AC 0…690 V ja DC 0…1000 V. Vastearvot 1 kΩ…10 MΩ, DIN EN 50155.
ISOMETER isoRW685W-D-B on standardin IEC 61557-8 mukainen eristystason valvontarele maadoittamattomiin verkkoihin (IT-järjestelmä). Se on tarkoitettu raideliikenteen sovelluksiin ja testattu standardin DIN EN 50155 mukaan. Laite sopii AC-, 3(N)AC-, AC/DC- ja DC-verkkoihin, myös AC-verkkoihin, joissa on runsaasti tasasähköllä syötettyjä kuormia, kuten tasasuuntaajia, taajuusmuuttajia ja nopeussäädettyjä käyttöjä. Käyttökohteita ovat pääpiirit, UPS- ja akkujärjestelmät, vaiheohjatut lämmittimet, hakkuriteholähteitä sisältävät järjestelmät sekä IT-järjestelmät, joiden vuotokapasitanssi on suuri.
Laite valvoo verkon eristysvastusta jatkuvasti käytön aikana ja hälyttää, kun arvo alittaa asetetun vastearvon. Mittauksessa yhdistetään AMPPlus-menetelmä ja muita mittausprofiilin mukaan valittavia menetelmiä, ja laite mukautuu automaattisesti verkon vuotokapasitanssiin. Valittavilla mittausprofiileilla vasteaika ja mittausepävarmuus sovitetaan kohteeseen. Erillisen syöttöjännitteen ansiosta myös jännitteetöntä verkkoa voidaan valvoa. Asetukset tehdään käyttöönottoavustajalla ja valikoista graafisen LC-näytön ja painikkeiden avulla; isoGraph-toiminto näyttää eristysvastuksen kehityksen ajan funktiona.
Sisäinen verkonerotuskytkin mahdollistaa usean ISOMETER-laitteen käytön toisiinsa kytketyissä IT-järjestelmissä: Ethernet-väylän kautta toimiva ISOnet-toiminto huolehtii siitä, että vain yksi laite mittaa kerrallaan. ISOloop on erikoistoiminto rengasverkkoihin. Tiedonsiirtoon ovat käytettävissä Modbus TCP, Modbus RTU, BCOM, BS-väylä, isoData ja sisäinen web-palvelin.
Verkon nimellisjännitealuetta voidaan laajentaa kytkentälaitteilla AGH150W-4, AGH204S-4, AGH520S ja AGH676S-4, jotka valitaan laitteen valikosta.
