Eristystason valvontareleet

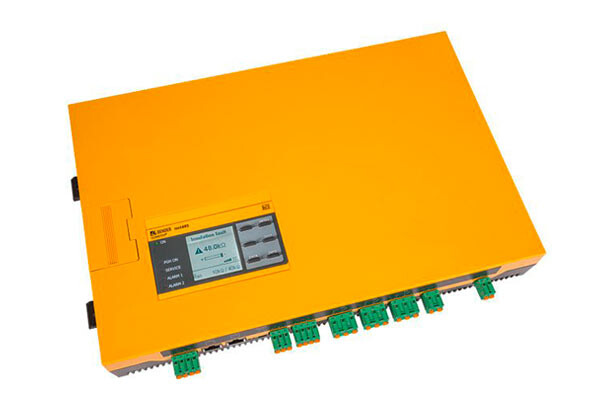

Bender iso1685DP / isoHV1685D / isoLR1685DP
SKU: iso1685DP
Valm. koodi: iso1685DP
ISOMETER iso1685DP, isoHV1685D ja isoLR1685DP: eristystason valvontareleet suuriin maadoittamattomiin AC-, AC/DC- ja DC-verkkoihin. Verkon nimellisjännite mallista riippuen enintään AC 2000 V / DC 3000 V.
- Tyyppi
- Eristystason valvontarele (ISOMETER) maadoittamattomiin AC-, AC/DC- ja DC-verkkoihin (IT-järjestelmät); iso1685DP ja isoLR1685DP sisäisellä paikannusvirran syötöllä
- Verkon nimellisjännite
- iso1685DP: AC 0…1000 V, DC 0…1500 V. isoHV1685D: AC 0…2000 V, DC 0…3000 V. isoLR1685DP: AC 0…690 V, DC 0…690 V. Toleranssi AC +10 %, DC +5 %.
- Taajuusalue
- DC, 0,1…460 Hz
- Vastearvot
- Ran1 (ennakkovaroitus) ja Ran2 (hälytys) erikseen aseteltavissa, Ran1 vähintään Ran2. iso1685DP ja isoHV1685D: 200 Ω…1 MΩ. isoLR1685DP: 20 Ω…100 kΩ. Alue riippuu profiilista.
- Vasteaika
- Profiilista riippuva, tyypillisesti 10 s (RF = 0,5 × Ran, Ran = 10 kΩ, Ce = 1 μF; IEC 61557-8)
Yleiskuvaus
ISOMETER iso1685DP, isoHV1685D ja isoLR1685DP ovat eristystason valvontareleitä suuriin IT-järjestelminä toteutettuihin sähkönsyöttöihin. Ne sopivat AC-verkkoihin, joihin on kytketty galvaanisesti tasasuuntaajia tai invertterejä, sekä maadoittamattomiin DC-verkkoihin. iso1685DP on tarkoitettu verkkoihin AC 1000 V:iin ja DC 1500 V:iin asti, isoHV1685D verkkoihin AC 2000 V:iin ja DC 3000 V:iin asti ja isoLR1685DP enintään 690 V:n verkkoihin, joiden eristystaso on matala.
Mittaus tehdään aktiivisella mittauspulssilla, joka syötetään verkon ja maan välille laitteen sisäisen kytkennän kautta. AMPPlus-mittausmenetelmä yhdessä profiilikohtaisten mittausmenetelmien kanssa valvoo eristysvastusta myös asennuksissa, joissa häiriönpoisto aiheuttaa hyvin suuren vuotokapasitanssin maahan; laite mukautuu vuotokapasitanssiin automaattisesti. Käyttökohteeseen laite sovitetaan valitsemalla laiteprofiili: Power circuits, High capacitance, Inverter > 10 Hz, Inverter < 10 Hz tai Fast 2000 μF. iso1685DP:tä voidaan käyttää Fast 2000 μF -profiililla aurinkosähköjärjestelmissä.
Vastearvot Ran1 (ennakkovaroitus) ja Ran2 (hälytys) asetellaan erikseen, ja kummallekin sekä laiteviralle on oma releensä. Graafinen LC-näyttö esittää laitteen tilan ja eristysvastuksen kehityksen ajan funktiona (isoGraph). Tapahtumamuistiin tallentuu 1023 hälytystä päivämäärän ja kellonajan kanssa. RS-485-liitäntä yhdistää laitteen muihin Bender-laitteisiin, ja COMTRAXX-yhdyskäytävän kautta osa parametreista voidaan asettaa etänä.
iso1685DP:ssä ja isoLR1685DP:ssä on sisäinen paikannusvirran syöttö, joka tuottaa eristysvian paikannukseen tarvittavat paikannusvirtapulssit. Vika voidaan paikantaa kiinteästi asennetuilla tai siirrettävillä eristysvian paikannuslaitteilla, ja laite näyttää EDS-järjestelmän paikantamat viat ja sillä asetetaan EDS-järjestelmän parametrit.
Tekniset tiedot
- Tyyppi
- Eristystason valvontarele (ISOMETER) maadoittamattomiin AC-, AC/DC- ja DC-verkkoihin (IT-järjestelmät); iso1685DP ja isoLR1685DP sisäisellä paikannusvirran syötöllä
- Verkon nimellisjännite
- iso1685DP: AC 0…1000 V, DC 0…1500 V. isoHV1685D: AC 0…2000 V, DC 0…3000 V. isoLR1685DP: AC 0…690 V, DC 0…690 V. Toleranssi AC +10 %, DC +5 %.
- Taajuusalue
- DC, 0,1…460 Hz
- Vastearvot
- Ran1 (ennakkovaroitus) ja Ran2 (hälytys) erikseen aseteltavissa, Ran1 vähintään Ran2. iso1685DP ja isoHV1685D: 200 Ω…1 MΩ. isoLR1685DP: 20 Ω…100 kΩ. Alue riippuu profiilista.
- Vasteaika
- Profiilista riippuva, tyypillisesti 10 s (RF = 0,5 × Ran, Ran = 10 kΩ, Ce = 1 μF; IEC 61557-8)
- Verkon vuotokapasitanssi
- 0…2000 μF (profiilista riippuva)
- Mittauspiiri
- Mittausjännite ±50 V (huippuarvo). Mittausvirta enintään 1,5 mA (iso1685DP, isoHV1685D) tai 3,5 mA (isoLR1685DP).
- Sisäinen DC-vastus
- iso1685DP: vähintään 70 kΩ. isoHV1685D: vähintään 210 kΩ (kaksinapainen kytkentä) tai 420 kΩ (yksinapainen kytkentä). isoLR1685DP: vähintään 15 kΩ.
- Sallittu vieras DC-jännite
- iso1685DP: enintään 1600 V. isoHV1685D: enintään DC 3150 V. isoLR1685DP: enintään 720 V.
- Mittausepävarmuus
- iso1685DP ja isoHV1685D: ±15 % (10 kΩ…1 MΩ), ±200 Ω ±15 % (0,2…10 kΩ). isoLR1685DP: ±15 % (1…100 kΩ), ±20 Ω ±15 % (20 Ω…1 kΩ). Hystereesi 25 %, +1 kΩ.
- Eristysvian paikannus
- iso1685DP ja isoLR1685DP: sisäinen paikannusvirran syöttö, paikannusvirta enintään DC 50 mA, testijakso 2 s, tauko 4 s
- Hälytysreleet
- Kolme vaihtokosketinta: K1 (eristysvika, hälytys 1), K2 (eristysvika, hälytys 2), K3 (laitevika). K1 ja K2: työ- tai lepovirtatoiminta valittavissa; K3: lepovirtatoiminta.
- Digitaalitulot
- Kaksi (I1, I2), active high tai active low; toiminnot: ei käytössä, testi, kuittaus, laitteen deaktivointi, eristysvian paikannus
- Näyttö
- Graafinen näyttö 127 × 127 pikseliä, 40 × 40 mm; LED-merkkivalot 1 vihreä ja 4 keltaista. Näyttöalue 200 Ω…50 MΩ (iso1685DP, isoHV1685D) tai 20 Ω…1 MΩ (isoLR1685DP).
- Tapahtumamuisti
- 1023 hälytystä päivämäärällä ja kellonajalla; reaaliaikakello, varakäynti 30 päivää
- Liitännät
- RS-485, protokollat BMS ja Modbus RTU; kaapelin pituus enintään 1200 m; kytkettävä päätevastus 120 Ω
- Syöttöjännite
- DC 18…30 V (DC 24 V ±25 %); tehonkulutus enintään 9 W
- Käyttölämpötila
- −40…+70 °C
- Kotelointiluokka
- IP30 (sisäosat), IP30 (liittimet)
- Asennus
- Ruuvikiinnitys 4 × M5; käyttöasento pystysuora, verkkoliitäntä ylhäällä. Kotelo polykarbonaattia, palavuusluokka V-0.
- Paino
- Enintään 1600 g
- Standardit
- IEC 61557-8 (kaikki mallit); IEC 61557-9 sekä DIN EN 61557-8 ja DIN EN 61557-9 (iso1685DP, isoLR1685DP); EMC IEC 61326-2-4
- Tuotenumerot
- iso1685DP-425 (B91065802); isoHV1685D-425 (B91065805); isoLR1685DP-325 (B91065803)
- Pakkauskoko
- 1
Dokumentit
Videot
Liittyvät tuotteet
Eristystason valvontareleet
Bender iso685-D-P
ISOMETER iso685-D-P: eristystason valvontarele, jossa on sisäänrakennettu paikannusvirran syöttö, maadoittamattomiin AC-, 3(N)AC-, AC/DC- ja DC-verkkoihin AC 690 V:iin ja DC 1000 V:iin asti. Vastearvot 1 kΩ…10 MΩ.
Eristystason valvontareleet

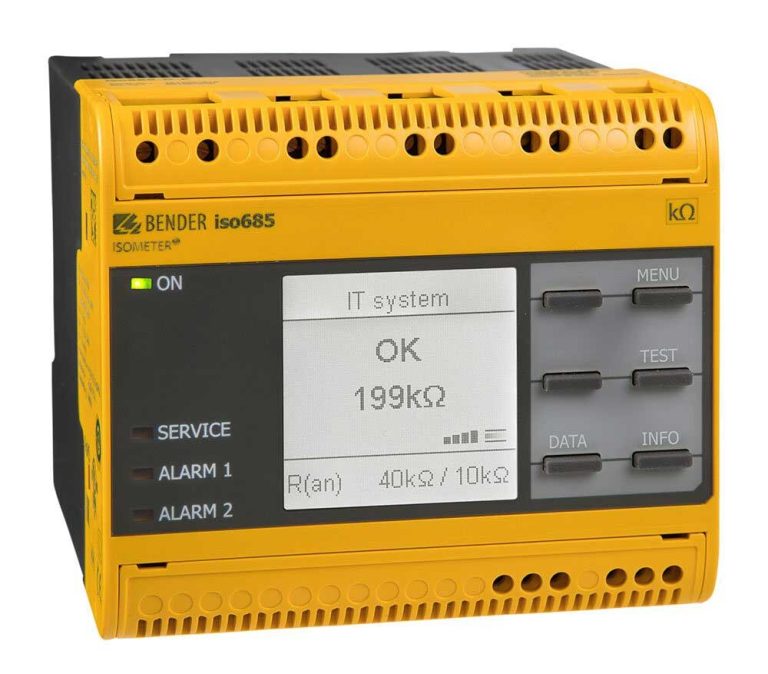

Bender isoRW685W-D-B
ISOMETER isoRW685W-D-B: raideliikenteeseen tarkoitettu eristystason valvontarele AC-, 3(N)AC-, AC/DC- ja DC-IT-järjestelmiin, AC 0…690 V ja DC 0…1000 V. Vastearvot 1 kΩ…10 MΩ, DIN EN 50155.
Eristystason valvontareleet

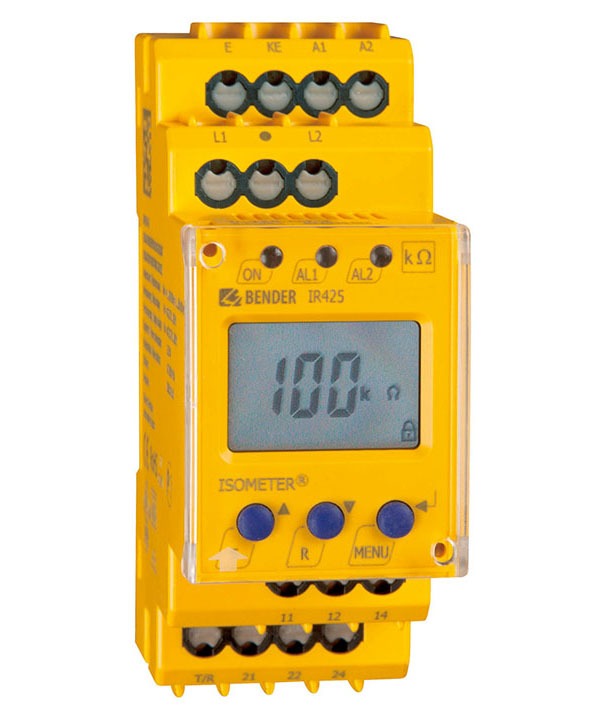

Bender IR425-D4-1
