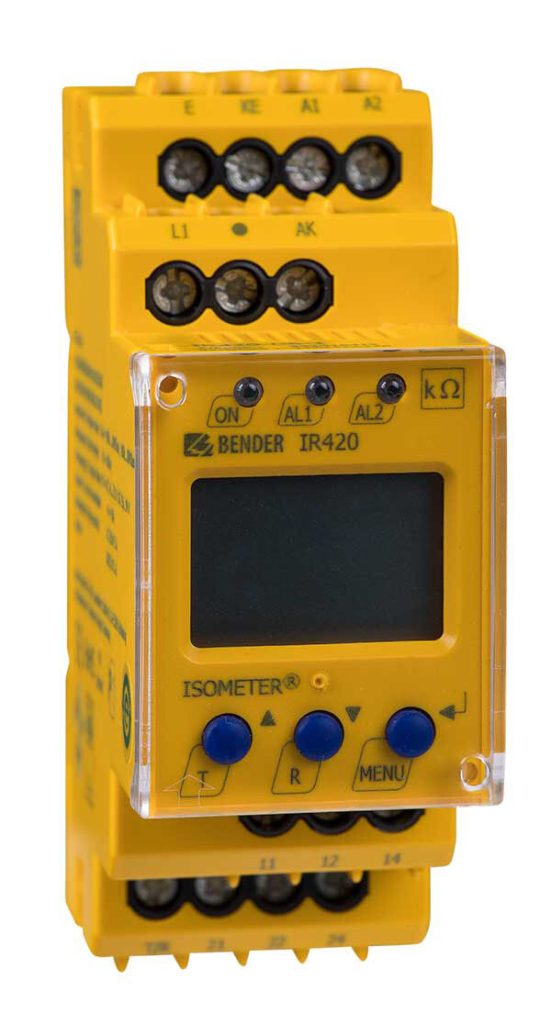

Bender IR420-D6
SKU: IR420-D6
Valm. koodi: IR420-D6
ISOMETER IR420-D6: offline-eristystason valvontarele jännitteettömille AC-, DC- ja 3(N)AC-kuormille TN-, TT- ja IT-järjestelmissä. Kaksi vastearvoa 100 kΩ…10 MΩ, verkon vuotokapasitanssi enintään 10 μF.
- Tyyppi
- Offline-eristystason valvontarele (ISOMETER) jännitteettömille AC-, DC- ja 3(N)AC-kuormille TN-, TT- ja IT-järjestelmissä
- Verkon nimellisjännite
- AC 0…400 V, toleranssi 25 %, taajuus 42…460 Hz; ilman kytkentälaitetta enintään K3-kontaktorin avautuvan koskettimen nimellisjännite
- Nimellisjännite kytkentälaitteella
- AGH150W: AC 0…1150 V, DC 0…1100 V. AGH204S-4: AC 0…1650 V, DC-komponentteineen 0…1300 V. AGH520S: AC 0…7200 V, 50…400 Hz.
- Vastearvot
- Kaksi erikseen aseteltavaa: Ran1 (AL1) 100 kΩ…10 MΩ, tehdasasetus 1 MΩ; Ran2 (AL2) 100 kΩ…10 MΩ, tehdasasetus 100 kΩ. Hystereesi +25 %.
- Vasteaika
- Enintään 4 s (RF = 0,5 × Ran, Ce = 1 μF)
Yleiskuvaus
ISOMETER IR420-D6 on offline-eristystason valvontarele, joka valvoo jännitteettömänä olevien kuormien eristysvastusta. Kuormat ovat tilapäisesti tai suurimman osan ajasta jännitteettömiä, ja niitä syötetään TN-, TT- tai IT-järjestelmästä. Tyypillisiä kohteita ovat automaattiset sammutusvesipumput, varakäytöt, laivanosturit, kaasu-, vesi- ja öljyputkistojen luistiventtiilien käytöt, moottorikäyttöiset sulkujärjestelmät, uppopumput, ankkurikäytöt, hissit, savukaasupellit ja varavoimageneraattorit.
Eristysvastus mitataan, kun kuorma on kytketty irti verkosta. Mittauspiiri kytkeytyy valvottavaan kuormaan ulkoisen kontaktorin K3 avautuvan apukoskettimen kautta: kun kosketin on kiinni, kuorma on jännitteetön ja mittaus käynnissä, ja kun kuorma on käytössä, K3 avaa koskettimen ja valvonta on pois päältä. Pääkytkimen on erotettava kaikki navat. Jotta mittausjännite ulottuu kaikkiin johtimiin, vaihejohtimien välillä on oltava pieniresistanssinen yhteys, esimerkiksi moottorin käämien kautta. Mittaus perustuu valvottavaan piiriin syötettävään DC-mittausjännitteeseen.
Kun eristysvastus alittaa asetetun vastearvon, hälytysreleet vaihtavat tilaa ja hälytys-LEDit syttyvät; mittausarvo näkyy LC-näytöllä. Kahdella erikseen aseteltavalla vastearvolla, joilla kummallakin on oma hälytysreleensä, saadaan ennakkovaroitus jo hyvin suuriresistanssisista eristysvioista. Alemman rajan alittuessa voidaan toteuttaa lukitus, joka estää viallisen kuorman kytkemisen verkkoon. Vikamuisti on valittavissa, ja laitteessa on yhdistetty testi- ja kuittauspainike.
Suurin sallittu nimellisjännite ilman kytkentälaitetta määräytyy K3:n avautuvan koskettimen nimellisjännitteestä. Jännitealuetta laajennetaan kytkentälaitteella AGH150W, AGH204S-4 tai AGH520S; tällöin K3:n apukoskettimelle riittää AC 230 V:n nimellisjännite. Jännitteettömien johtojen ja sellaisten kuormien valvontaan, joissa johtimien välinen resistanssi on suuri, käytetään induktiivista kuormaa AG70 tai induktiivista tähtipistekytkentälaitetta DS2-31.
Tekniset tiedot
- Tyyppi
- Offline-eristystason valvontarele (ISOMETER) jännitteettömille AC-, DC- ja 3(N)AC-kuormille TN-, TT- ja IT-järjestelmissä
- Verkon nimellisjännite
- AC 0…400 V, toleranssi 25 %, taajuus 42…460 Hz; ilman kytkentälaitetta enintään K3-kontaktorin avautuvan koskettimen nimellisjännite
- Nimellisjännite kytkentälaitteella
- AGH150W: AC 0…1150 V, DC 0…1100 V. AGH204S-4: AC 0…1650 V, DC-komponentteineen 0…1300 V. AGH520S: AC 0…7200 V, 50…400 Hz.
- Vastearvot
- Kaksi erikseen aseteltavaa: Ran1 (AL1) 100 kΩ…10 MΩ, tehdasasetus 1 MΩ; Ran2 (AL2) 100 kΩ…10 MΩ, tehdasasetus 100 kΩ. Hystereesi +25 %.
- Vasteaika
- Enintään 4 s (RF = 0,5 × Ran, Ce = 1 μF)
- Viiveet
- Käynnistysviive 0…10 s, vasteviive ton 0…99 s
- Verkon vuotokapasitanssi
- Enintään 10 μF
- Mittauspiiri
- Mittausjännite +12 V, mittausvirta enintään 10 μA, sisäinen DC-vastus vähintään 1,2 MΩ, impedanssi Zi vähintään 1,1 MΩ (50 Hz), sallittu vieras DC-jännite enintään DC 300 V
- Näyttö
- Monitoiminen LC-näyttö, taustavalaisematon; näyttöalue 10 kΩ…20 MΩ; LEDit ON (vihreä), AL1 ja AL2 (keltainen)
- Mittausepävarmuus
- ±15 % (enintään 1 MΩ)
- Hälytysreleet
- Kaksi vaihtokosketinta (K1, K2); työ- tai lepovirtatoiminta valittavissa (tehdasasetus työvirtatoiminta); vikamuisti päälle/pois
- Syöttöjännite
- IR420-D6-1: AC 16…72 V (42…460 Hz) tai DC 9,6…94 V. IR420-D6-2: AC/DC 70…300 V (42…460 Hz, DC). Tehonkulutus enintään 4 VA.
- Käyttölämpötila
- −25…+55 °C
- Kotelointiluokka
- IP30 (sisäosat), IP20 (liittimet)
- Asennus
- DIN-kisko (IEC 60715) tai ruuvikiinnitys 2 × M4 kiinnityspidikkeellä; asennusasento vapaa. Kotelo polykarbonaattia, palavuusluokka UL94 V-0.
- Liittimet
- Ruuviliittimet: jäykkä 0,2…4 mm², taipuisa 0,2…2,5 mm². Jousiliittimet (push-wire): jäykkä 0,2…2,5 mm², taipuisa ilman pääteholkkia 0,75…2,5 mm².
- Paino
- Noin 150 g
- Standardit
- DIN EN 61557-8 (VDE 0413-8), EN 61557-8, IEC 61557-8, IEC 61326-2-4, DIN EN 60664-1, DIN EN 60664-3
- Kytkentälaitteet ja lisävarusteet
- AGH150W (B915576), AGH204S-4 (B914013), AGH520S (B913033), AG70 (B984718), DS2-31 (B984092); kiinnityspidike ruuvikiinnitykseen (B98060008), asennuskehys XM420 (B990994)
- Tuotenumerot
- Ruuviliittimet / jousiliittimet: IR420-D6-1 B91016415 / B71016415; IR420-D6-2 B91016407 / B71016407; IR420-D64-2 B91016408 / B71016408
- Pakkauskoko
- 1
