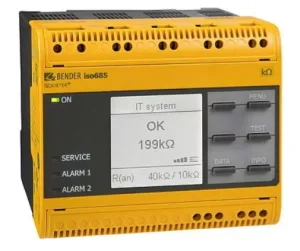

Bender iso685-D
SKU: iso685-D
Valm. koodi: iso685-D
Sähkönumero: 2703601Avaa sähkönumero 2703601 sahkonumerot.fi:ssä, uusi välilehti
ISOMETER iso685-D: eristystason valvontarele maadoittamattomiin AC-, AC/DC- ja DC-verkkoihin (IT-järjestelmä), AC 0…690 V ja DC 0…1000 V. Graafinen näyttö, web-palvelin, Modbus TCP/RTU.
- Tyyppi
- Eristystason valvontarele (ISOMETER) maadoittamattomiin AC-, 3(N)AC-, AC/DC- ja DC-verkkoihin (IT-järjestelmä), integroitu graafinen näyttö
- Verkon nimellisjännite
- AC 0…690 V, DC 0…1000 V (UL-sovelluksissa AC/DC 0…600 V); toleranssi +15 %; taajuus DC, 0,1…460 Hz
- Vastearvot
- Kaksi erikseen aseteltavaa: vastearvo 1 (ALARM 1) ja vastearvo 2 (ALARM 2), kumpikin 1 kΩ…10 MΩ; hystereesi 25 %, vähintään 1 kΩ
- Suhteellinen epävarmuus
- Profiilista riippuen ±15 %, vähintään ±1 kΩ (IEC 61557-8)
- Vasteaika
- Profiilista riippuen, tyypillisesti 4 s (RF = 0,5 × Ran, Ran 10 kΩ, Ce 1 µF); DC-hälytys tyypillisesti 2 s (Ce 1 µF); käynnistysviive 0 s…10 min
Yleiskuvaus
ISOMETER iso685-D on IEC 61557-8:n mukainen eristystason valvontarele maadoittamattomiin verkkoihin (IT-järjestelmä). Se valvoo jatkuvasti verkon ja suojamaan välistä eristysvastusta ja hälyttää, kun eristysvastus laskee asetellun vastearvon alle. Näin vika ehditään paikantaa ja korjata ennen kuin se aiheuttaa suurempia ongelmia. Laite soveltuu AC-, 3(N)AC-, AC/DC- ja DC-verkkoihin, myös AC-verkkoihin, joissa on galvaanisesti kytkettyjä tasasuuntaajia, taajuusmuuttajia tai muita laajoja tasavirtasyöttöisiä kuormia.
Mittauksessa yhdistetään AMPPlus- ja muita profiilikohtaisia mittausmenetelmiä, ja laite mukautuu automaattisesti verkon vuotokapasitanssiin. Valittavilla mittausprofiileilla vasteaika ja mittaustarkkuus sovitetaan verkon tyyppiin ja käyttöolosuhteisiin. Tyypillisiä käyttökohteita ovat AC-, DC- ja AC/DC-pääpiirit, UPS- ja akkujärjestelmät, vaiheohjatut lämmittimet, hakkuriteholähteitä sisältävät järjestelmät sekä IT-verkot, joiden vuotokapasitanssi on suuri. Kaksi erikseen aseteltavaa vastearvoa erottavat ennakkovaroituksen ja hälytyksen. Laite valvoo myös omat mittausliitäntänsä ja tekee itsetestin. Erillisen syöttöjännitteen ansiosta myös jännitteetöntä verkkoa voidaan valvoa.
iso685-D:ssä on integroitu graafinen LC-näyttö ja käyttöpainikkeet, joilla laite otetaan käyttöön asetusavustajan avulla. Näytöllä näkyy eristysvastuksen kehitys ajan funktiona (isoGraph), ja tapahtumamuisti tallentaa 1023 hälytysviestiä päivämäärineen ja kellonaikoineen. Laitteessa on integroitu web-palvelin, Modbus TCP ja BCOM Ethernetin kautta sekä RS-485-liitäntä (BS-väylä, Modbus RTU, isoData). Näytöllinen iso685-D ei ole yhdistettävissä FP200-paneeliin; FP200:n kanssa käytetään näytötöntä iso685-S-mallia.
Valvottavan verkon jännitealuetta voidaan laajentaa kytkentälaitteilla AGH150W-4, AGH204S-4, AGH520S ja AGH676S-4, jotka valitaan laitteen valikosta. Analogiseen lähtöön voidaan liittää Benderin osoitinmittari eristysvastuksen näyttöä varten.
Tekniset tiedot
- Tyyppi
- Eristystason valvontarele (ISOMETER) maadoittamattomiin AC-, 3(N)AC-, AC/DC- ja DC-verkkoihin (IT-järjestelmä), integroitu graafinen näyttö
- Verkon nimellisjännite
- AC 0…690 V, DC 0…1000 V (UL-sovelluksissa AC/DC 0…600 V); toleranssi +15 %; taajuus DC, 0,1…460 Hz
- Vastearvot
- Kaksi erikseen aseteltavaa: vastearvo 1 (ALARM 1) ja vastearvo 2 (ALARM 2), kumpikin 1 kΩ…10 MΩ; hystereesi 25 %, vähintään 1 kΩ
- Suhteellinen epävarmuus
- Profiilista riippuen ±15 %, vähintään ±1 kΩ (IEC 61557-8)
- Vasteaika
- Profiilista riippuen, tyypillisesti 4 s (RF = 0,5 × Ran, Ran 10 kΩ, Ce 1 µF); DC-hälytys tyypillisesti 2 s (Ce 1 µF); käynnistysviive 0 s…10 min
- Mittauspiiri
- Mittausjännite profiilista riippuen ±10 V tai ±50 V; mittausvirta enintään 403 µA; sisäinen resistanssi vähintään 124 kΩ; sallittu vieras DC-jännite enintään 1200 V
- Verkon vuotokapasitanssi
- Sallittu profiilista riippuen 0…1000 µF
- Mittaukset
- Eristysvastus (näyttöalue 0,1 kΩ…20 MΩ), verkon jännite (AC 25…690 V, DC 0…1000 V), taajuus 0,1…460 Hz ja vuotokapasitanssi 0…1000 µF
- Hälytysreleet
- Kaksi vaihtokosketinta (11-12-14 ja 21-22-24), työ- tai lepovirtatoiminta; toiminto valittavissa (esim. eristyshälytys 1/2, liitäntävika, laitevika, yhteishälytys)
- Releiden kosketinarvot
- AC-13 230 V 5 A, AC-14 230 V 3 A, DC-12 24 V 1 A / 48 V 1 A / 110 V 0,2 A / 220 V 0,1 A (IEC 60947-5-1); vähintään 1 mA, AC/DC vähintään 10 V
- Digitaaliset tulot ja lähdöt
- 3 ohjelmoitavaa tuloa (esim. testi, kuittaus, laitteen deaktivointi, alkumittaus) ja 2 ohjelmoitavaa lähtöä, DC 0…32 V
- Analoginen lähtö
- Galvaanisesti erotettu, eristysarvo tai DC-offset: 0…20 mA tai 4…20 mA (alle 600 Ω), 0…400 µA (alle 4 kΩ), 0…10 V tai 2…10 V (yli 1 kΩ)
- Liitännät ja protokollat
- Ethernet RJ45 10/100 Mbit/s: web-palvelin, Modbus TCP, BCOM. RS-485: BS-väylä, Modbus RTU, isoData, kaapelipituus enintään 1200 m
- Näyttö
- Graafinen LC-näyttö 127 × 127 pikseliä, 40 × 40 mm; LEDit ON, SERVICE, ALARM 1, ALARM 2
- Tapahtumamuisti
- 1023 hälytysviestiä päivämäärineen ja kellonaikoineen, reaaliaikakello
- Syöttöjännite
- AC/DC 24…240 V (−30…+15 %), DC tai 50…400 Hz; tehonkulutus tyypillisesti enintään 12 W (50/60 Hz: 21 VA)
- Käyttölämpötila
- −25…+55 °C
- Kotelointiluokka
- IP40 (sisäosat), IP20 (liittimet)
- Asennus
- DIN-kisko (IEC 60715) tai ruuvikiinnitys 3 × M4 kiinnikkeillä; ruuviliittimet tai jousiliittimet 0,2…2,5 mm²

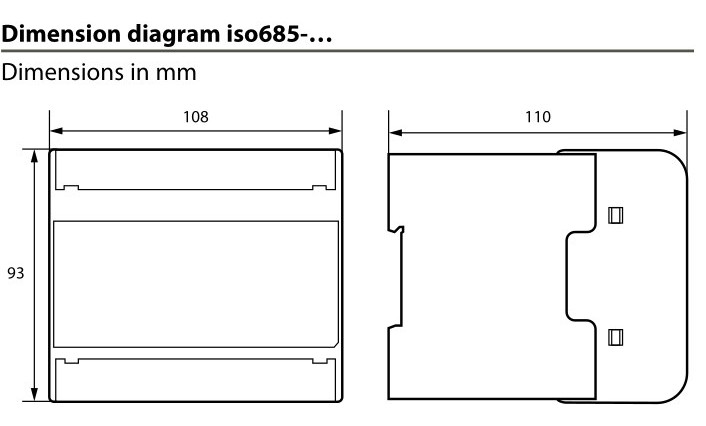

- Mitat (L × K × S)
- 108 × 93 × 110 mm
- Paino
- Alle 390 g
- Standardit
- IEC 61557-8, DIN EN 61557-8 (VDE 0413-8); EMC IEC 61326-2-4
- Tuotenumerot
- iso685-D (B91067010). Kytkentälaitteet: AGH150W-4 (B98018006), AGH204S-4 (B914013), AGH520S (B913033), AGH676S-4 (B913055)
- Pakkauskoko
- 1
