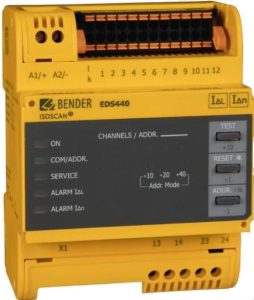

Bender EDS440W-L-4
SKU: EDS440W-L-4
Valm. koodi: EDS440W-L-4
ISOSCAN EDS440W-L-4: eristysvian paikannin maadoittamattomien IT-järjestelmien pääpiireihin, 12 mittauskanavaa, vastearvo 2…10 mA. W-versio: parannettu isku- ja tärinäkestävyys, käyttölämpötila −40…+70 °C.
- Tyyppi
- Eristysvian paikannin maadoittamattomien AC-, 3(N)AC- ja DC-verkkojen (IT-järjestelmä) pääpiireihin
- Verkon nimellisjännite
- Paikannusvirran syötön mukaan (esim. ISOMETER iso685-D-P); AC/3AC 42…1000 V, DC 24…1500 V
- Vastearvo, eristysvian paikannus
- 2…10 mA, suhteellinen epävarmuus ±30 %, vähintään ±2 mA
- Mittausalue, eristysvian paikannus
- 1,5…50 mA, taajuus DC, 16,7…1000 Hz
- Vikavirran mittaus
- Vastearvo 0,1…10 A, mittausalue 0,1…20 A; vasteaika enintään 400 ms; hystereesi 20 %
Yleiskuvaus
ISOSCAN EDS440W-L-4 on eristysvian paikannin maadoittamattomiin AC-, 3(N)AC- ja DC-verkkoihin (IT-järjestelmät). Se tunnistaa paikannusvirran syötön tuottaman paikannusvirran summavirtamuuntajien avulla ja osoittaa lähdön, jossa eristysvika on. Paikannusvirran tuottaa esimerkiksi eristystason valvontarele ISOMETER iso685-D-P; verkon nimellisjännitealue määräytyy käytetyn paikannusvirran syötön mukaan, AC- ja kolmivaiheverkoissa AC 42…1000 V ja DC-verkoissa DC 24…1500 V.
EDS440-sarja on tarkoitettu pääpiireihin, ja sen vastearvo eristysvian paikannuksessa on 2…10 mA. Laitteeseen liitetään enintään 12 summavirtamuuntajaa, ja niiden liitäntä valvotaan. Järjestelmään voi liittää RS-485-liitännän (BS-väylä) kautta enintään 50 eristysvian paikanninta eli 600 mittauskanavaa. Lisäksi laite mittaa AC-vikavirtaa aseteltavalla vastearvolla. Vialliset lähdöt näkyvät kanavakohtaisilla LEDeillä, ja laitteessa on kaksi hälytysrelettä, kaksi digitaalituloa testiä ja kuittausta varten sekä Modbus RTU -liitäntä ylemmän tason järjestelmiin.
Tunnus W tarkoittaa parannettua isku- ja tärinäkestävyyttä: elektroniikka on suojalakattu mekaanista rasitusta ja kosteutta vastaan, ja käyttölämpötila on −40…+70 °C. Käyttökohteita ovat teollisuuslaitosten ja laivojen pää- ja ohjauspiirit, voimalaitosten diodierotetut DC IT-järjestelmät ja lääkintätilojen järjestelmät. Laitteeseen voi liittää 12-kanavaisen relemoduulin IOM441-S.
Tekniset tiedot
- Tyyppi
- Eristysvian paikannin maadoittamattomien AC-, 3(N)AC- ja DC-verkkojen (IT-järjestelmä) pääpiireihin
- Verkon nimellisjännite
- Paikannusvirran syötön mukaan (esim. ISOMETER iso685-D-P); AC/3AC 42…1000 V, DC 24…1500 V
- Vastearvo, eristysvian paikannus
- 2…10 mA, suhteellinen epävarmuus ±30 %, vähintään ±2 mA
- Mittausalue, eristysvian paikannus
- 1,5…50 mA, taajuus DC, 16,7…1000 Hz
- Vikavirran mittaus
- Vastearvo 0,1…10 A, mittausalue 0,1…20 A; vasteaika enintään 400 ms; hystereesi 20 %
- Mittauskanavat
- 12 summavirtamuuntajalle, liitännän valvonta; järjestelmässä enintään 50 paikanninta / 600 kanavaa
- Summavirtamuuntajat
- Suositellut CTAC20…CTAC210; vaihtoehtoisesti CTAS…, W… ja WR… -sarjat; johdin vähintään 0,75 mm² enintään 10 m, suojattu kaapeli 10…40 m
- Paikannusaika
- Kaikkien kanavien läpikäynti profiilin mukaan, vähintään 6 s
- Hälytysreleet
- 2 sulkevaa kosketinta (13-14, 23-24), työ- tai lepovirtatoiminta, toiminto aseteltavissa; AC 230 V 5 A (AC-13), DC 24 V 1 A (DC-12)
- Digitaalitulot ja -lähtö
- 2 tuloa (testi, kuittaus), 1 virtalähtö 0/20 mA DC, summeri
- Liitäntä
- RS-485: BS-väylä 9,6 kBd ja Modbus RTU 9,6…115,2 kBd; kaapelin pituus enintään 1 200 m; BS-väylän osoite 2…79
- Vikamuisti
- Valittavissa
- Syöttöjännite
- AC/DC 24…240 V, −20…+15 %; DC tai 50…400 Hz
- Tehonkulutus
- Tyypillisesti enintään 4 W / 7 VA (50 Hz)
- Käyttölämpötila
- −40…+70 °C
- Ympäristöluokitus
- IEC 60721-3-3: 3K23 ja 3M12 (kiinteä käyttö)
- Kotelointiluokka
- IP40 (sisäosat), IP20 (liittimet)
- Asennus
- DIN-kisko (IEC 60715) tai ruuvikiinnitys 2 × M4 kiinnikkeellä; polykarbonaattikotelo, UL 94 V-0
- Mitat (L × K × S)
- 72 × 93 × 63 mm
- Paino
- Noin 242 g
- Standardit
- IEC 61557-9, DIN EN 61557-9, DIN VDE 0100-410, DIN EN 50155, DIN EN 45545-2:2016; EMC IEC 61326-2-4
- Tuotenumero
- EDS440W-L-4 (B91080202W)
- Pakkauskoko
- 1
