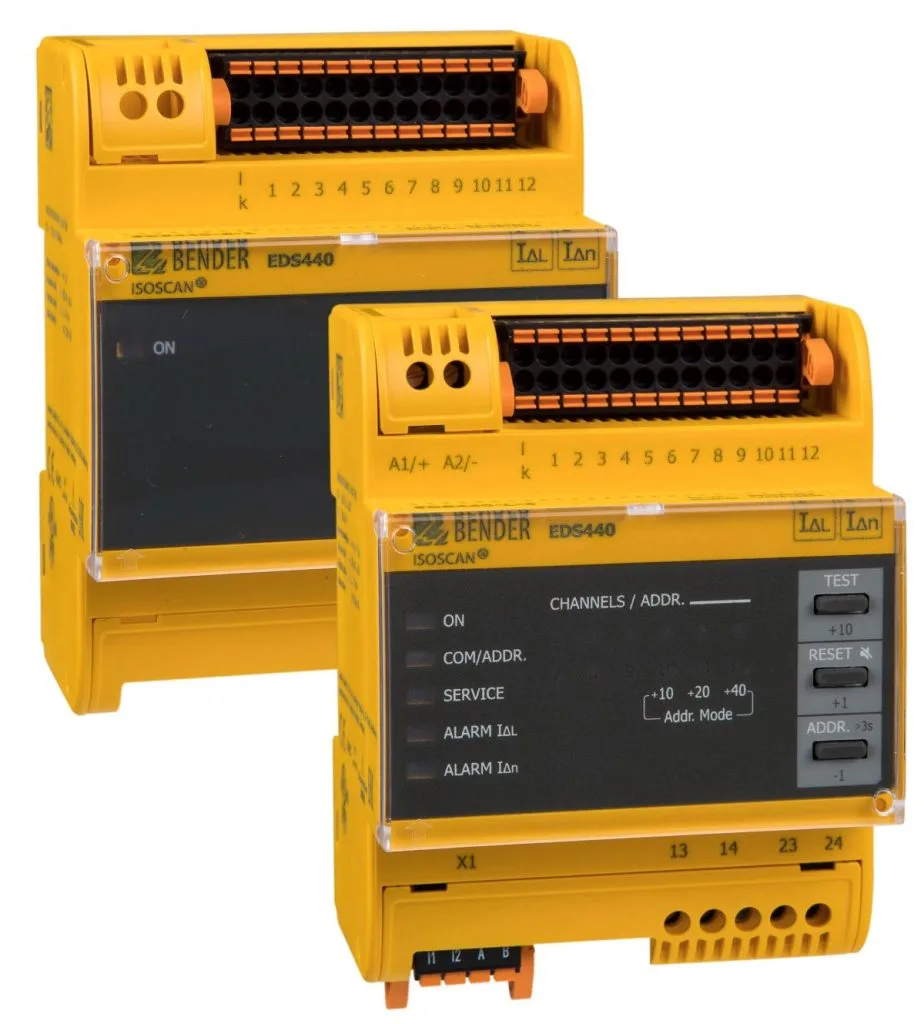

Bender EDS441
ISOSCAN EDS441: eristysvian paikannin maadoittamattomien AC-, 3(N)AC- ja DC-verkkojen (IT-järjestelmä) ohjauspiireihin ja lääkintätiloihin. 12 mittauskanavaa, vastearvo 0,2…1 mA.
- Tyyppi
- Eristysvian paikannin maadoittamattomiin AC-, 3(N)AC- ja DC-verkkoihin (IT-järjestelmä); ohjauspiirit ja lääkintätilojen piirit
- Verkon nimellisjännite
- AC 230 V ±15 %, DC 220 V ±40 %
- Paikannusvirran syöttö
- ISOMETER iso685-D-P tai paikannusvirran syöttölaite PGH
- Mittauskanavat
- 12 summavirtamuuntajalle; summavirtamuuntajien liitännän valvonta; järjestelmässä enintään 50 paikanninta ja 600 mittauskanavaa
- Vastearvo, eristysvian paikannus (IΔL)
- 0,2…1 mA; suhteellinen epävarmuus ±30 %, vähintään ±0,2 mA
Yleiskuvaus
ISOSCAN EDS441 on eristysvian paikannin, jolla paikannetaan eristysvikoja maadoittamattomissa AC-, 3(N)AC- ja DC-verkoissa (IT-järjestelmä). Se toimii yhdessä ISOMETER iso685-D-P -eristystason valvontareleen tai PGH-paikannusvirran syöttölaitteen kanssa: kun eristystason valvontarele havaitsee eristysvian, syöttölaite johtaa verkkoon rajoitetun paikannusvirran, ja EDS441 tunnistaa sen summavirtamuuntajien avulla vialliselta lähdöltä.
EDS441 on herkempi kuin päävirtapiireihin tarkoitettu EDS440, ja sitä käytetään ohjauspiireissä sekä lääkintätilojen virtapiireissä. Käyttökohteita ovat teollisuuslaitosten ja laivojen pää- ja ohjauspiirit, voimalaitosten diodierotetut DC-IT-järjestelmät ja lääkintätilojen järjestelmät. Standardi IEC 60364-4-41 edellyttää, että IT-järjestelmän ensimmäinen eristysvika poistetaan mahdollisimman nopeasti, ja EDS-järjestelmä nopeuttaa vian paikantamista.
Yhteen EDS441:een liitetään enintään 12 summavirtamuuntajaa, ja laite valvoo niiden liitäntää. Järjestelmään voidaan kytkeä enintään 50 eristysvian paikanninta eli 600 mittauskanavaa. Paikannuksen lisäksi laite mittaa AC-vikavirtaa aseteltavalla vastearvolla. Siinä on kaksi hälytysrelettä, kumpikin yhdellä sulkeutuvalla koskettimella, valittava työ- tai lepovirtatoiminta, valittava vikamuisti sekä ulkoinen testaus ja kuittaus. IOM441-S-relemoduulilla laitteeseen saa 12 relekanavaa lisää.
-L- ja -LAB-mallit liitetään iso685-D-P:hen RS-485-väylän (BS-väylä) kautta, ja niissä on kanavakohtaiset LEDit sekä digitaalitulot ja -lähtö. -S-mallissa ei ole kanavaledejä eikä omaa syöttöjännitettä; se saa syötön ja tiedonsiirron BB-väylän kautta. -LAB-4 on tarkoitettu verkkoihin, joissa verkon vuotokapasitanssi on suuri, ja se käyttää CTUB102-summavirtamuuntajia. W-mallien elektroniikka on lakattu, ja ne kestävät paremmin iskuja, tärinää ja kosteutta.
Tekniset tiedot
- Tyyppi
- Eristysvian paikannin maadoittamattomiin AC-, 3(N)AC- ja DC-verkkoihin (IT-järjestelmä); ohjauspiirit ja lääkintätilojen piirit
- Verkon nimellisjännite
- AC 230 V ±15 %, DC 220 V ±40 %
- Paikannusvirran syöttö
- ISOMETER iso685-D-P tai paikannusvirran syöttölaite PGH
- Mittauskanavat
- 12 summavirtamuuntajalle; summavirtamuuntajien liitännän valvonta; järjestelmässä enintään 50 paikanninta ja 600 mittauskanavaa
- Vastearvo, eristysvian paikannus (IΔL)
- 0,2…1 mA; suhteellinen epävarmuus ±30 %, vähintään ±0,2 mA
- Mittausalue, eristysvian paikannus
- 0,15…5 mA; nimellistaajuusalue DC, 16,7…1000 Hz
- Vikavirran mittaus (IΔn)
- Vastearvo 0,1…1 A, mittausalue 0,1…2 A, taajuus 50…60 Hz; epävarmuus ±5 % (42…60 Hz); hystereesi 20 %
- Vasteajat
- Kaikkien kanavien läpikäynti paikannuksessa vähintään 6 s (profiilista riippuen); vikavirran mittaus enintään 400 ms; summavirtamuuntajien valvonta enintään 18 min
- Summavirtamuuntajat
- EDS441: CTAC20/01, CTAC35/01, vaihtoehtoisesti CTAS…/01 ja W10/8000(-6). EDS441-LAB: CTUB102-CTBC20P/35P/60P. Kaapelin pituus enintään 40 m (suojattu, vähintään 0,5 mm²)
- Hälytysreleet
- 2 hälytysrelettä, kummassakin 1 sulkeutuva kosketin; työ- tai lepovirtatoiminta; toiminto valittavissa (IΔL, IΔn, laitevika, muuntajan liitäntävika, yhteishälytys, BS-väylän häiriö)
- Kosketinkuormitus
- AC-13 230 V 5 A, AC-14 230 V 3 A, DC-12 24 V 1 A / 220 V 0,1 A; minimikuormitus 11 mA vähintään AC/DC 10 V:lla
- Digitaalitulot ja -lähtö (-L, -LAB)
- 2 digitaalituloa (testaus, kuittaus); 1 virtalähtö 0/20 mA DC
- Tiedonsiirto
- RS-485: BS-väylä 9,6 kBd ja Modbus RTU 9,6…115,2 kBd; kaapelin pituus enintään 1200 m; BS-väylän osoite 0, 2…79; -S: BB-väylä
- Syöttöjännite
- -L ja -LAB: AC/DC 24…240 V, DC tai 50…400 Hz; tehonkulutus enintään 4 W / 7 VA (50 Hz). -S: DC 24 V BB-väylän kautta, tehonkulutus enintään 1 W
- Käyttölämpötila
- −25…+55 °C; W-mallit −40…+70 °C
- Kotelointiluokka
- IP40 (sisäosat), IP20 (liittimet)
- Asennus
- DIN-kisko (IEC 60715) tai ruuvikiinnitys 2 × M4; ruuvi- tai jousiliittimet
- Mitat (L × K × S)
- 72 × 93 × 63 mm
- Paino
- -S: noin 122 g. -L ja -LAB: noin 242 g
- Standardit
- IEC 61557-9, DIN VDE 0100-410, EN 50155, EN 45545-2; EMC IEC 61326-2-4
- Tuotenumerot
- EDS441-S-1 (B91080204), EDS441W-S-1 (B91080204W), EDS441-L-4 (B91080205), EDS441W-L-4 (B91080205W), EDS441-LAB-4 (B91080207), EDS441W-LAB-4 (B91080207W)
- Pakkauskoko
- 1
