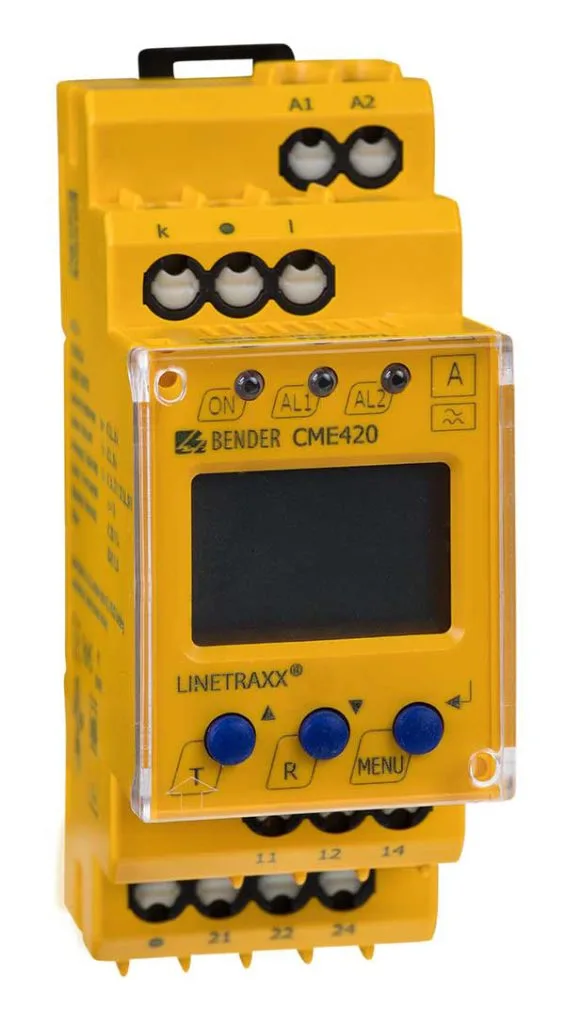

Bender CME420
SKU: CME420
LINETRAXX CME420: virran valvontarele AC-verkkoihin – ali- ja ylivirta sekä ikkunatoiminto. Suora mittaus 0,1…16 A tai x/1 A-, x/5 A- ja x/10 A-mittausvirtamuuntajien kautta; kaksi hälytysrelettä.
- Tyyppi
- Virran valvontarele AC-verkkoihin: alivirta, ylivirta tai ikkunatoiminto (< I, > I tai < I/> I)
- Mittaus
- Todellinen tehollisarvo (AC), suoraan tai x/1 A-, x/5 A- tai x/10 A-mittausvirtamuuntajan kautta; muuntosuhdekerroin n 1…2000
- Mittausalue
- Ruuviliittimet AC 0,05…16 A, jousiliittimet AC 0,05…12 A; nimellistaajuus 42…2000 Hz; ylikuormitettavuus 40 A (alle 1 s)
- Vastearvot (hälytys I2)
- Ali- ja ylivirta: ruuviliittimet AC 0,1…16 A, jousiliittimet AC 0,1…12 A (tehdasasetus 1 A); muuntajan kanssa × n
- Ennakkovaroitus I1
- Alivirta 100…200 % (150 %) ja ylivirta 10…100 % (50 %) hälytyksen vastearvosta
Yleiskuvaus
LINETRAXX CME420 on virran valvontarele, joka valvoo AC-verkon alivirtaa, ylivirtaa tai virran pysymistä kahden raja-arvon välissä (ikkunatoiminto). Virta mitataan todellisena tehollisarvona joko suoraan tai tavallisten x/1 A-, x/5 A- tai x/10 A-mittausvirtamuuntajien kautta; muuntosuhdekertoimella laite sovitetaan käytettävään muuntajaan. Laite tarvitsee erillisen syöttöjännitteen.
Tyypillisiä käyttökohteita ovat moottorien, kuten pumppujen, hissien ja nostureiden, virrankulutuksen valvonta, valaistus- ja lämmityspiirien sekä latausasemien valvonta, turvavalaistuksen valvonta, jätevedenpuhdistamoiden ruuvikuljettimet ja puuntyöstön pölynpoisto. Säädettävillä käynnistys-, vaste- ja palautumisviiveillä otetaan huomioon laitoksen omat ominaisuudet, kuten laitteiden kytkentävirrat ja lyhytaikaiset virranmuutokset.
Laitteessa on kaksi erikseen aseteltavaa mittauskanavaa ja kaksi hälytysrelettä, kummassakin vaihtokosketin. Kullekin hälytykselle voidaan asetella ennakkovaroitus. LC-näyttö näyttää mitatun arvon jatkuvasti, ja hälytyksen laukaissut arvo tallentuu muistiin. Laite valvoo jatkuvasti omaa toimintaansa, asetukset voidaan suojata salasanalla, ja läpinäkyvä etukansi on sinetöitävissä. Kotelo on kahden moduulin levyinen (36 mm).
Tekniset tiedot
- Tyyppi
- Virran valvontarele AC-verkkoihin: alivirta, ylivirta tai ikkunatoiminto (< I, > I tai < I/> I)
- Mittaus
- Todellinen tehollisarvo (AC), suoraan tai x/1 A-, x/5 A- tai x/10 A-mittausvirtamuuntajan kautta; muuntosuhdekerroin n 1…2000
- Mittausalue
- Ruuviliittimet AC 0,05…16 A, jousiliittimet AC 0,05…12 A; nimellistaajuus 42…2000 Hz; ylikuormitettavuus 40 A (alle 1 s)
- Vastearvot (hälytys I2)
- Ali- ja ylivirta: ruuviliittimet AC 0,1…16 A, jousiliittimet AC 0,1…12 A (tehdasasetus 1 A); muuntajan kanssa × n
- Ennakkovaroitus I1
- Alivirta 100…200 % (150 %) ja ylivirta 10…100 % (50 %) hälytyksen vastearvosta
- Hystereesi
- 10…40 % (tehdasasetus 15 %)
- Mittaustarkkuus
- ±3 %, ±2 digitiä 50/60 Hz:llä; ±5 %, ±2 digitiä alueella 42…2000 Hz
- Viiveet
- Käynnistysviive 0…300 s, vasteviiveet ton1 ja ton2 0…300 s, palautumisviive 0…300 s
- Vasteaika
- Toiminta-aika enintään 70 ms + aseteltu vasteviive
- Valvottavan verkon jännite
- Suorassa kytkennässä enintään AC 230 V (suojaerotus) tai AC 400 V (ilman suojaerotusta)
- Hälytysreleet
- Kaksi relettä (K1, K2), kummassakin vaihtokosketin; työ- tai lepovirtatoiminta, vikamuisti valittavissa; 5 A / AC 230 V (AC-13), 1 A / DC 24 V
- Näyttö ja muisti
- Monitoiminen LC-näyttö; LEDit ON, AL1, AL2; ensimmäisen hälytyksen mittausarvon muisti; salasanasuojaus
- Syöttöjännite
- CME420-D-1: AC 16…72 V / DC 9,6…94 V. CME420-D-2: AC/DC 70…300 V. Taajuus 42…460 Hz; tehonkulutus enintään 4 VA
- Käyttölämpötila
- −25…+55 °C
- Kotelointiluokka
- IP30 (sisäosat), IP20 (liittimet)
- Asennus
- DIN-kisko (IEC 60715) tai ruuvikiinnitys 2 × M4 kiinnikkeellä; kahden moduulin kotelo (36 mm), polykarbonaattia, UL94 V-0
- Paino
- Enintään 160 g
- Standardit
- IEC 60255-6; EMC IEC 61326
- Tuotenumerot
- CME420-D-1: jousiliittimet B73060001, ruuviliittimet B93060001. CME420-D-2: jousiliittimet B73060002, ruuviliittimet B93060002
- Lisävarusteet
- Kiinnike ruuvikiinnitykseen, 1 kpl/laite (B98060008); asennuskehys XM420 (B990994)
- Pakkauskoko
- 1
