Bender CMD420 / CMD421
SKU: CMD420
LINETRAXX CMD420/CMD421: kolmikanavainen virran valvontarele AC-virtojen yli- ja alivirtavalvontaan tai ikkunavalvontaan mittausvirtamuuntajien kautta. CMD420 x/1 A -muuntajille, CMD421 x/5 A -muuntajille.
- Tyyppi
- Virran valvontarele, kolme mittaustuloa, AC-virtojen yli- ja alivirta- tai ikkunavalvonta mittausvirtamuuntajien kautta
- Mittausvirtamuuntajat
- CMD420: x/1 A. CMD421: x/5 A. Muuntosuhde n = 1…2000
- Mittausalue
- Tehollisarvo AC. CMD420: 0…1 A × n. CMD421: 0…5 A × n
- Nimellistaajuus
- CMD420: 42…2000 Hz. CMD421: 42…460 Hz
- Vastearvot
- Hälytys 2: CMD420 AC 0,1…1 A × n, CMD421 AC 0,5…5 A × n. Ennakkovaroitus (hälytys 1): ylivirta 50…100 %, alivirta 100…200 % hälytyksen 2 arvosta
Yleiskuvaus
LINETRAXX CMD420 ja CMD421 ovat virran valvontareleitä, jotka valvovat AC-virtoja kolmella mittaustulolla. Valvonta voi olla ylivirta-, alivirta- tai ikkunavalvontaa, jossa sekä yli- että alivirta hälyttävät. Virrat mitataan tehollisarvoina ja ne voivat olla peräisin kolmivaiheverkosta tai kolmesta eri yksivaiheverkosta. CMD420 liitetään x/1 A -mittausvirtamuuntajiin ja CMD421 x/5 A -mittausvirtamuuntajiin.
Laitteeseen kytketään kolme vakiomallista mittausvirtamuuntajaa. Kun muuntajien muuntosuhde n (enintään 2000) asetellaan laitteeseen, näyttö ilmoittaa laitteiston todellisen virran. Mitatut arvot näkyvät jatkuvasti LC-näytöllä, ja mittauskanava valitaan nuolipainikkeilla. Hälytyksen aiheuttanut mittausarvo tallentuu muistiin.
Kaksi erikseen aseteltavaa hälytysrelettä, kummassakin yksi vaihtokosketin, mahdollistavat ennakkovaroituksen ja hälytyksen. Käynnistysviive, vasteviive ja palautumisviive aseteltavat erikseen, joten esimerkiksi laitekohtaiset käynnistysvirrat ja lyhytaikaiset virranmuutokset voidaan ottaa huomioon. Tyypillisiä kohteita ovat moottorien, kuten pumppujen, hissien ja nostureiden, virrankulutus, valaistus- ja lämmityspiirit, latausasemat, turvavalaistus sekä ruuvikuljettimet.
Laite tarvitsee erillisen syöttöjännitteen, ja kumpaakin mallia on saatavana kahdella syöttöjännitealueella sekä ruuvi- tai jousiliittimin. Kotelo on 36 mm leveä DIN-kiskoon asennettava, ja siinä on sinetöitävä läpinäkyvä kansi.
Tekniset tiedot
- Tyyppi
- Virran valvontarele, kolme mittaustuloa, AC-virtojen yli- ja alivirta- tai ikkunavalvonta mittausvirtamuuntajien kautta
- Mittausvirtamuuntajat
- CMD420: x/1 A. CMD421: x/5 A. Muuntosuhde n = 1…2000
- Mittausalue
- Tehollisarvo AC. CMD420: 0…1 A × n. CMD421: 0…5 A × n
- Nimellistaajuus
- CMD420: 42…2000 Hz. CMD421: 42…460 Hz
- Vastearvot
- Hälytys 2: CMD420 AC 0,1…1 A × n, CMD421 AC 0,5…5 A × n. Ennakkovaroitus (hälytys 1): ylivirta 50…100 %, alivirta 100…200 % hälytyksen 2 arvosta
- Hystereesi
- 3…40 % (tehdasasetus 15 %)
- Mittausepävarmuus
- ±5 %, ±2 digit (42…460 Hz)
- Ylikuormitettavuus
- CMD420: jatkuva 2 A, alle 5 s 5 A. CMD421: jatkuva 7,5 A, alle 5 s 20 A (ruuviliitin) tai 12 A (jousiliitin)
- Viiveet
- Käynnistysviive, vasteviive ton1/ton2 ja palautumisviive toff kukin 0…300 s
- Vasteaika
- Toiminta-aika enintään 130 ms + aseteltu vasteviive
- Hälytysreleet
- Kaksi relettä K1 ja K2, kummassakin yksi vaihtokosketin; työ- tai lepovirtatoiminta; vikamuisti valittavissa
- Kosketinkuormitettavuus
- AC-13 230 V / 5 A, AC-14 230 V / 3 A, DC-12 24 V / 1 A, 110 V / 0,2 A, 220 V / 0,1 A; vähintään 1 mA, AC/DC 10 V
- Näyttö ja muisti
- Monitoiminen LC-näyttö (ei taustavaloa), LEDit ON, AL1, AL2; hälytysarvon muisti; salasanasuojaus; itsetesti
- Syöttöjännite
- -D-1: AC 16…72 V / DC 9,6…94 V, 15…460 Hz. -D-2: AC/DC 70…300 V, 15…460 Hz. Tehonkulutus enintään 4 VA
- Käyttölämpötila
- −25…+55 °C
- Kotelointiluokka
- IP30 (sisäosat), IP20 (liittimet)
- Asennus
- DIN-kisko (IEC 60715) tai ruuvikiinnitys 2 × M4 kiinnityskorvakkeella; kotelo 36 mm, polykarbonaattia, UL 94 V-0
- Liitännät
- Ruuviliittimet tai jousiliittimet mallista riippuen
- Paino
- Enintään 150 g
- Standardit
- EMC IEC 61326-1; eristyskoordinaatio IEC 60664-1/-3
- Tuotenumerot
- Ruuviliitin / jousiliitin: CMD420-D-1 (B93060006 / B73060006), CMD420-D-2 (B93060007 / B73060007), CMD421-D-1 (B93060008 / B73060008), CMD421-D-2 (B93060009 / B73060009)
- Pakkauskoko
- 1
Dokumentit
Liittyvät tuotteet
Mittaus- ja valvontareleet
Bender GM420
LINETRAXX GM420: silmukkaresistanssin valvontarele PE-johdinliitosten valvontaan AC-verkoissa ja jännitteettömissä järjestelmissä. Mittausalue 0…100 Ω, vierasjännitteen mittaus AC 0…50 V.
Mittaus- ja valvontareleet
Bender CME420
LINETRAXX CME420: virran valvontarele AC-verkkoihin – ali- ja ylivirta sekä ikkunatoiminto. Suora mittaus 0,1…16 A tai x/1 A-, x/5 A- ja x/10 A-mittausvirtamuuntajien kautta; kaksi hälytysrelettä.
Mittaus- ja valvontareleet

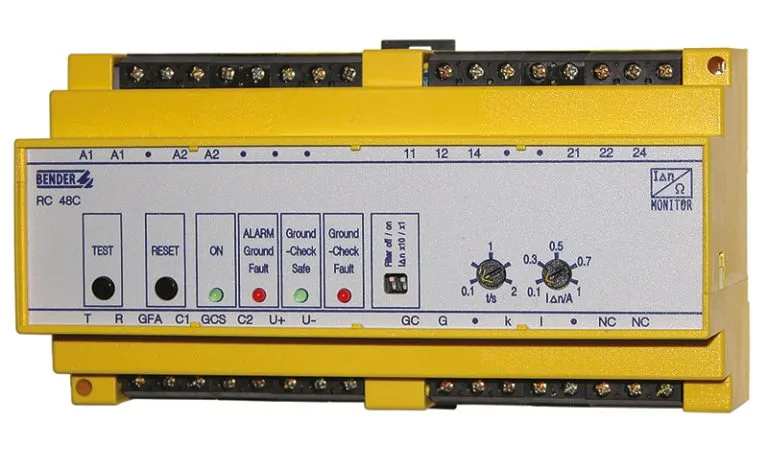

Bender RC48C
